제품 상세 정보:
|
| 모형 이름:: | 광섬유 연결기 | 윤곽 유형: | 1×2 |
|---|---|---|---|
| 섬유 유형: | 250um는 섬유를 드러냅니다 | 광 결합기 구성 유형 : 1x2 작동 파장: | 1310nm,1490nm, 1550 nm |
| 포장 유형: | 강철 관 | 쪼개지는 비율: | 50:50 |
| 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 | 기능: | 섬유 분배 |
| 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC | 수락: | 텔코디아 GR1209, 텔코디아 GR1221 |
| 강조하다: | 0.9 밀리미터 광섬유 케이블 Coupler,1550nm 광섬유 케이블 Coupler,0.9mm 1x2 섬유 광 커플러 |
||
1x2 단일모드 1310/1550nm 0.9 밀리미터 루즈 튜브 듀얼 윈도우 연결기
광 커플러는 다음을 도입합니다
1X2 FBT 분배기, 단일모드 듀얼 윈도우, 0.9 밀리미터 루즈 튜브
파이버 커플러는 2개 섬유 안으로 하나부터 최소 손실량과 쪼개질 것 같은 빛을 위해 설계됩니다 또는 2개 섬유에서 한 섬유로 빛을 결합시킵니다. 그들은 통신 장비와 광 케이블 티비 망과 시험 장비에서 전력 분할과 태핑을 위해 설계됩니다.
게에헤는 다양한 방식으로 주문 제작된 FBT 분배기를 제공할 수 있습니다 : 단일 창, 이중창, 세개 기간 광대역 커플러.
1×2 극소량의 섬유 연결기 특징 :
상술과 매개 변수 :
| 매개 변수 | Ｐ | A | |||
| 작동 사고 방식(NM) | 1310&1550 | ||||
| 작동 대역폭(NM) | 1310년 ± 40nm, 1550년 ± 40nm | ||||
| 섬유 타입(dB) | 코닝 G652D 또는 G657 A1을 작은 알로 만드는 것 | ||||
| 삽입 손실 (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80~7.40/≤1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL(dB) | ≤0.1 | ≤0.15 | |||
| 손실(dB)를 반환하세요 | ≥50 | ≥45 | |||
| 방향성(dB) | ≥55 | ||||
| 작동 온도(C) | -40 ~ +85 | ||||
* 위에서 말한 상술은 연결기가 없습니다
* 다른 규격은 고객 요청에 만들어질 수 있습니다
정보를 주문하는 것 :
| WBC- | Ｘ- | X2- | 35- | XX- | Ｘ- | XX- | XX- | Ｘ |
| Ｐ : 프리미엄 한 : 등급 A Ｘ : 특화 |
12:1x2 22:2x2 |
35:1310/1550nm | 01 : 01:99 02 : 02:98 ...... 50 : 50:50 |
1시 1분 Ｍ Ｘ : 특화 |
25:250μM 섬유 09:900μM 루즈 섬유 | SC : SC / UPC SA : SC / 자동 위상 조정 00 : 어떤 연결기 |
한 : A 비 : 비 Ｃ :Ｃ |
|
| 등급 | 포트 번호 | 작동 파장 | 커플링 레이트 | 화이버 길이 | 섬유형 | 타입을 연결시키세요 | 차원 |
EX :WBC-P-12-35-50-1-09-0-B
애플리케이션 :
롱-홀 원거리 통신
미니 사이즈 transmitter/ 수신기 모듈
광통신 시스템
테스팅 기구
광섬유 시스템에서 다른 애플리케이션

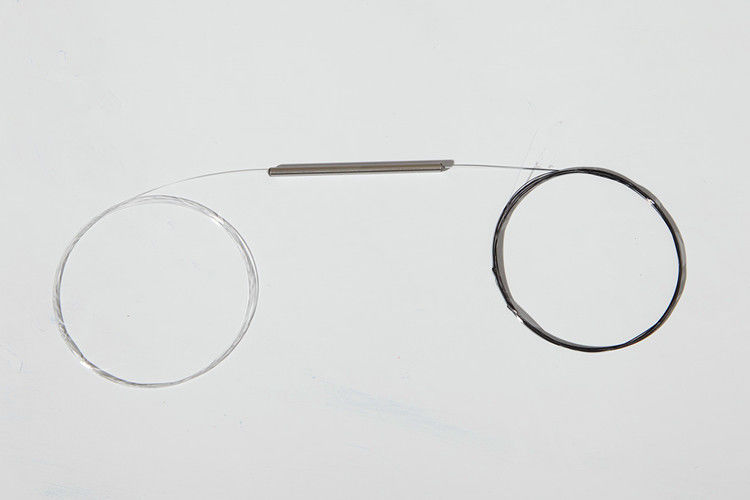

패키지 그림 :
