제품 상세 정보:
|
| 모델 이름: | 이중 OM4 광섬유 케이블 | 섬유 수: | 8 코어, 12 코어 또는 24 코어 |
|---|---|---|---|
| 섬유형: | OS2, OM2, OM3, OM4 | 커넥터 1: | MTP/MPO 암컷 |
| 커넥터 2: | 24 x LC | 재킷 유형: | (OFNP) 플레 넘 |
| 탈출 길이: | 1 ~ 150 미터 | 페룰 광택: | UPC (표준) 또는 APC (각도) |
| 파장: | 850nm/1310nm/1550nm | 재료 모양: | 둥근 와이어 |
| 강조하다: | 두 부분으로 된 OM4 광섬유 케이블,lc OM4 광섬유 케이블에 대한 음포,lc 브레이크아웃 케이블에 대한 OM4 음포 |
||

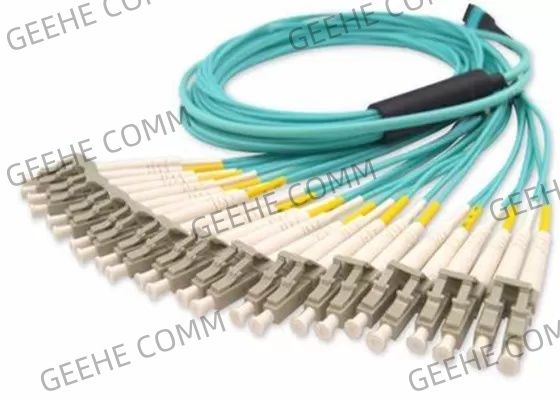

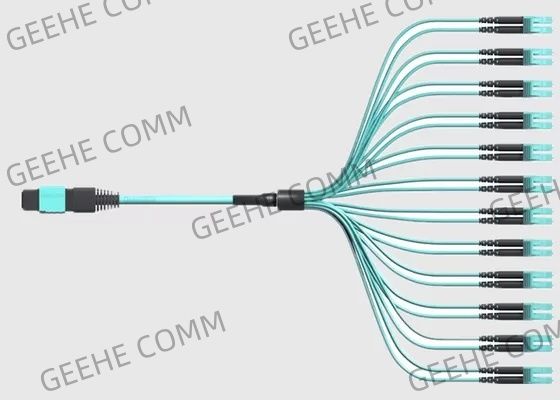

50/125 멀티모드 광섬유 MPO - 12x LC 듀플렉스 OM4 광섬유 케이블
기본 정보:
광섬유 통합은 항상 매력적이며, 특히 24개의 광섬유 MPO가 AE(Active Equipment)를 분배 영역(Cross-connect)에 연결하여 다른 AE에 연결하는 데 적합하여 트러프 공간을 절약할 수 있는 HD(고밀도) 환경에서 더욱 그렇습니다. LC 점퍼에 가장 인기 있는 재킷 크기는 견고성 및/또는 비용 효율성 때문에 2mm 지퍼 코드이지만, HD 패널뿐만 아니라 케이블 관리자에게도 어려움이 있습니다.
내부 광섬유 구성: 12×1, 12×2, 12×4, 12×6, 12×8, 12×12, 24×1, 24×2, 24×3, 24×4, 24×6
내부 광섬유 수: 케이블 어셈블리당 8~144개의 광섬유 가닥
기능 및 장점:
사양 및 매개변수:
MPO 광섬유 케이블 성능:
| MPO 커넥터 | 표준 Sm | 저손실 Sm | 표준 Mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | ≥60(APC) (8 각도 연마) |
≥20(PC) | |||
| ≥50(PC) | — | ||||
| 수/암(dB) | 수: 핀 포함, 암: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3 (최대 66N) | ||||
| 진동(dB) | ≤0.3 (10-55Hz) | ||||
| 열 사이클(dB) | ≤0.3 (-40~75℃, 21사이클) | ||||
단면의 기하학적 매개변수:
| 항목 | 사양 | ||||
| SM | MM | ||||
| RX(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 광섬유 높이(nm) | 1000-3500 | ||||
| 최대 차이 높이 전체(nm) | 최대: 500 | ||||
| 최대 차이 높이 인접(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(암-암) MF: MPO/MPO (수-암) MM: MPO/MPO (수-수) |
L: 저손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 통과형 B: TIA568 역형 C: TIA568 교차형 |
5M ~ 50M |
|
| 성별 유형 | 하우징 색상 | 페룰 | 커넥터 손실 표준 | 광섬유 코어 | 극성 | 광섬유 길이 |
MPO - LC 패치 코드 응용 분야:
