제품 상세 정보:
|
| 모델명: | MTP MPO 광 패치 코드 | 파이버 모드: | OM4 50/125μm |
|---|---|---|---|
| 케이블 직경: | 3.0MM | 접속구의 형태: | MTP (정예), MPO (정예) |
| 재킷 색깔: | Magenta/Beige/Aqua/Green/Yellow,Red,etc | 사고 방식: | 850/1300nm |
| 화이버 길이: | 1m,3m,5m 또는 OEM | 최소한도 굴곡 반경: | 7.5mm |
| 설치 인장 하중: | 100 N | 40/100G 이더넷 거리: | 850nm에 있는 150m |
| 강조하다: | OM4 MPO 패치 Cord,10Gbs MPO 패치 Cord,10Gbs 음포 광섬유 케이블 |
||

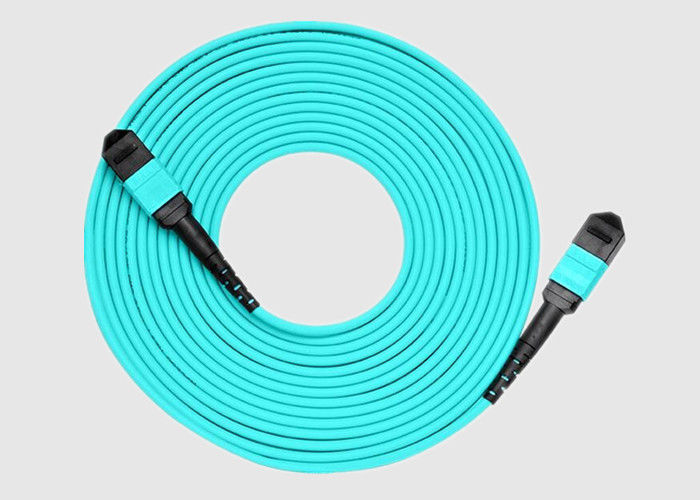

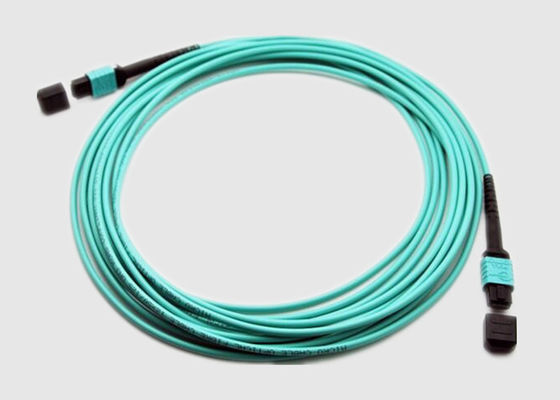

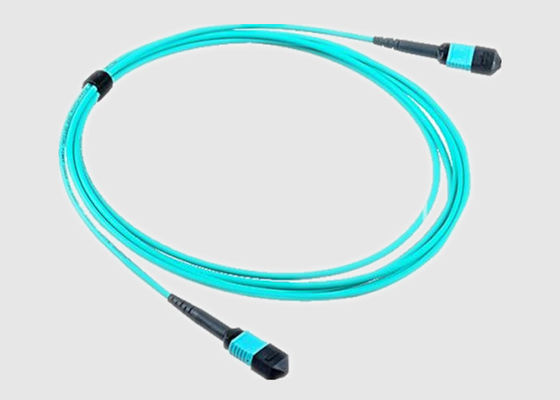

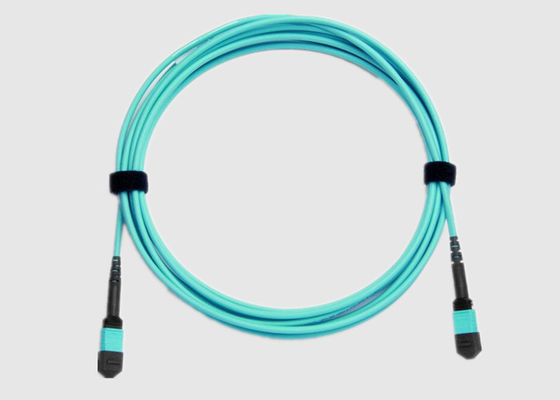

Aqua 10Gbs 다중 모드 OM3 OM4 12- 24 섬유 MTP MPO 광학 접속 코드
기본 정보:
OFNP 플레넘 정격 재킷이 있는 12 및 24Mpo 다중 모드 광섬유 트렁크 케이블은 하나의 케이블에서 12개의 광섬유를 실행하여 연결을 단순화하고 설치 시간을 줄입니다.
Geehe의 MPO 광섬유 패치 코드는 랙 투 랙 연결, MTP 섀시 마운트, 팬 아웃 상자 및 팬 아웃 랙 인클로저를 위한 영구 방송 AV 설치 및 데이터 전송을 위한 공간을 절약합니다.
광섬유 패치 코드는 1m, 1.5m, 2m, 3m, 4m, 5m ~ 300M과 같은 다양한 길이로 제공됩니다. 다양한 유형의 광섬유를 사용할 수 있습니다(G.652D, G.657, OM1, OM2, OM3 또는 OM4). , OM5).
특징 및 장점:
사양 및 매개변수:
MPO 광섬유 케이블 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
MPO 섬유 접속 코드 신청:
Geehe의 표준 준수:
