제품 상세 정보:
|
| 모델명: | MPO 섬유 광학 커넥터 | 파이버 모드: | OM4 50/125μm |
|---|---|---|---|
| 케이블 직경: | 3.0MM | 접속구의 형태: | MTP (정예), MPO (정예) |
| 재킷 색: | Magenta/Beige/Aqua/Green/Yellow,Red,etc | 사고 방식: | 850/1300nm |
| 화이버 길이: | 1m,3m,5m 또는 OEM | 최소 굽힘 반지름: | 7.5 밀리미터 |
| 설치 인장 하중: | 100 엔 | 40/100G 이더넷 거리: | 850nm에 있는 150m |
| 강조하다: | MPO 수컷들 케이블에 대한 3.0 밀리미터 MPO 여성이,단일모드 9/125 MTO 광섬유 케이블,네트워크를 위한 MPO 광섬유 케이블 |
||

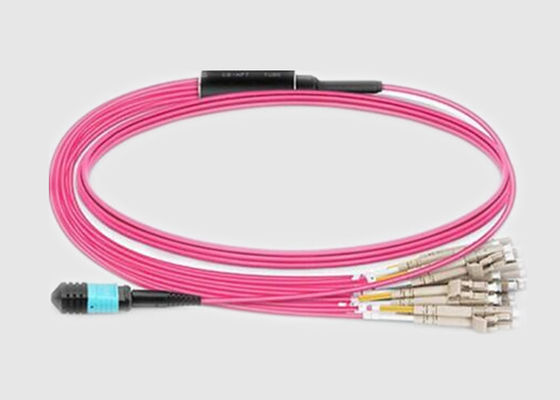

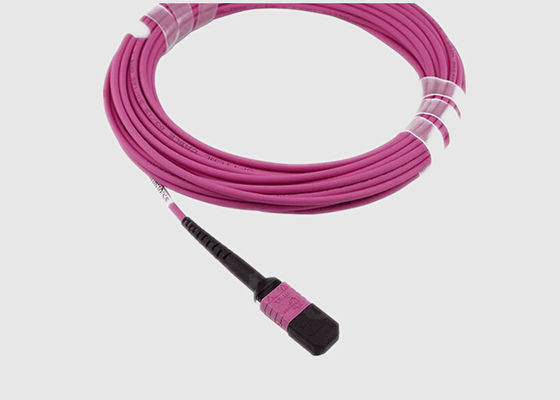

네트워크를 위한 MPO 남자 단일모드 9/125 MPO 섬유 광학 커넥터에 여성인 MPO
기본 정보 :
MPO는 정밀 주형을 떠서 만드는 MT 물미 주위에 구축된 고밀도 다중 섬유 접속 시스템입니다. MPO의 스프링으로 탄지된 푸쉬풀 방식 래칭 기구는 포지티브 결합에게 임무 결정적 고밀도 앱을 위한 양쪽 중요한 특징을 확보하는 동안 사용하기 쉽습니다. 물미 정렬은 고정밀 가이드 핀을 통해 이루어집니다. 게에헤의 MPO는 4,8과 12 섬유 버전, PC와 APC 마무리에 이용할 수 있고, 양쪽 다중 모드와 단일 모드 응용을 지원합니다. 고급적 광학 성능 (낮은 IL과 높은 RL)는 우리의 진보적 끝마무리 기술에 의한 결과입니다.
우리는 자랑스럽게 엄격한 품질 관리와 미국에서 사용자 지정 어셈블리의 모두를 제조합니다. 우리의 집회는 완전히 시험되는 것으로 당신에게 오고, 설치하기 위해 준비하고, 로에스 순응한다.
MPO 옵틱 케이블 Features&Benefits :
상술과 매개 변수 :
MPO 섬유 케이블 옵틱 성능 :
| MPO 연결기 | 표준 Sm | 저손실 Sm | 표준 Mm | 저손실 Mm | |
| 삽입 손실 | typical(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 손실 (dB)를 반환하세요 | 자동 위상 조정을 위한 ≥60 (8 앵글 폴리쉬) |
PC를 위한 ≥20 | |||
| PC를 위한 ≥50 | ― | ||||
| Male/Female(dB) | 말레 :여성인 핀으로 :핀 없이 | ||||
| 인장 강도 (dB) | ≤0.3 (최대 66N) | ||||
| 진동 (dB) | ≤0.3 ( 10-55Hz ) | ||||
| 열적 사이클 (dB) | ≤0.3 (-40~75C, 21 사이클) | ||||
끝면의 기하학적 매개변수 :
| 항목 | Spec | ||||
| SM | MM | ||||
| RX(MM) | 민 2000 | ||||
| 리(MM) | 민 5 | ||||
| 섬유 높이 (nm) | 1000-3500 | ||||
| 맥스. 디프. 높이 모두 (nm) | 맥스 : 500 | ||||
| 맥스. 디프. 높이 adj (nm) | 맥스 : 300 | ||||
| X-축은 움직입니다 | -0.2 ~ 0.2 | ||||
| Y-축은 움직입니다 | PC : -0.2 ~ 0.2 APC : 7.8 ~ 8.2 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어딥 | 이용 불가능 | -100 ~ 200 | |||
정보를 주문하는 것 :
| MPO | -엑스스 | -엑스스 | -엑스스 | -X | -엑스스 | -X | -엑스스 |
| A1 : G657A1 A2 : G657A2 M3 : OM3 M4 : OM4 M5 : OM5 |
LZ : LSZH NP : OFNP NR : OFNR |
FF : (여성인 것에 여성인) MPO /MPO MF : (여성인 것에 남자인) MPO / MPO MM : (남자인 것에 남자인) MPO / MPO |
Ｌ : 저손실 비 : 표준 손실 |
12:1×12 핵심 48:4×12 핵심 72:6×12 핵심 96:8×12 핵심 |
한 : TIA568 관통형 비 : TIA568 리버스 방식 Ｃ : TIA568 크로스 타입 |
그렇게 하기 위한 5M 50M |
|
| 종류 타입 | 주택 색 | 물미 | 커넥터 손실 표준 | 섬유심 | 극성 | 화이버 길이 |
MPO 섬유 패치 코드 응용 :
게에헤의 표준 순응성 :
