제품 상세 정보:
|
| Model Name: | SC Patch Cable Fiber Optic | Cable Diameter: | 3.0mm |
|---|---|---|---|
| Fiber Counts: | 2 Cores | Polishing: | UPC/APC/PC |
| Jacket Material: | PVC/LSZH/OFNR | Cable Length: | 1M,2M,3M,10M...customize |
| Cable Dimensions: | 3.0mm | Jacket Color: | Orange, Yellow, Aqua... |
| Fiber Type: | Multimode 62.5/125 | Polarity: | Type A to B Crossover (Most Common for Duplex Patch Cords) |
| 강조하다: | 9/125 두 부분으로 된 광섬유 패치 케이블,SC 광섬유 패치 케이블에 대한 SC,SC-SC 광 섬유용 패치 케이블 |
||

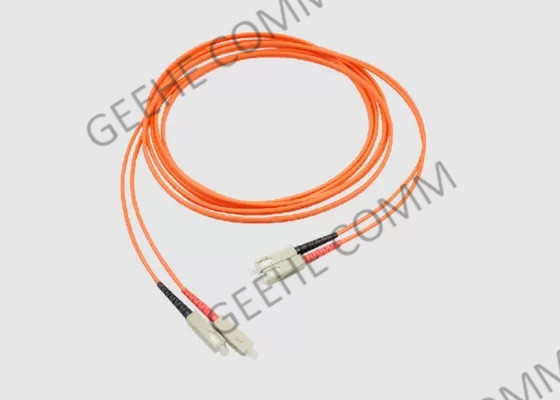

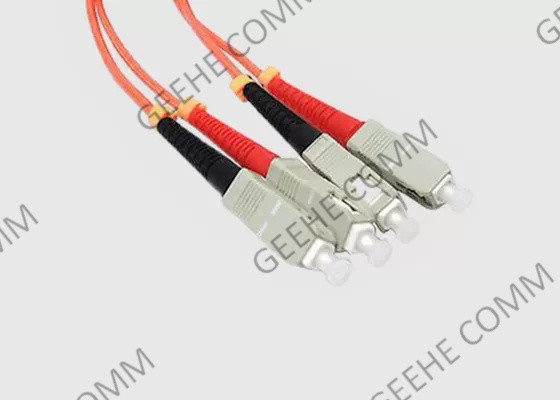

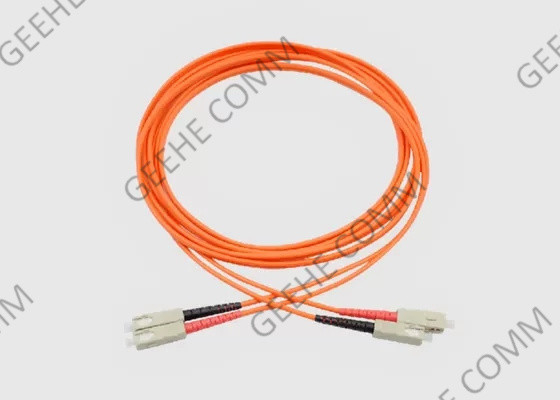

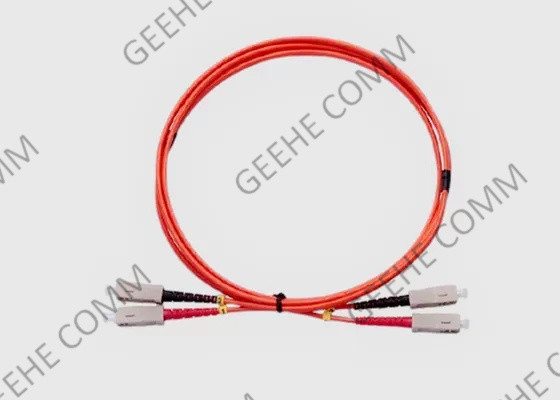

PVC 재킷 9/125 싱글 모드 듀플렉스 SC-SC 패치 케이블 광섬유
1- 파이버 패치 코드 기본 소개:
광섬유 패치 케이블은 네트워크에서 여러 장치를 연결해야 할 때 사용됩니다. 일반적으로 패치 패널 또는 패널에서 패널로 스위치를 연결합니다.다양한 종류의 섬유 패치 케이블이 있습니다..
SC-SC 광섬유 패치 코드는 멀티모드 및 싱글모드, 듀플렉스 및 심플렉스 형태로 제공됩니다.광섬유 장비를 장비 또는 패치 패널에 연결하는 데 사용됩니다. SC 광섬유 커넥터로 끝나는 패치 케이블을 포함합니다.싱글모드와 멀티모드가 지원됩니다.심플렉스 및 듀플렉스 패치 코드 두 종류가 제공됩니다.
2광섬유 패치 코드
3듀플렉스 SC에서 SC 패치 코드 적용:
4. 사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 50 | ||||
| 미니.회수 손실(APC)(dB) | 60 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | PM 판다 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 더 높고,RL는 5dB 더 낮고,ER는 2dB 더 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
5. 섬유 패치 케이블 SC 사양 및 기술 매개 변수:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3·MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥55 | ≥ 65 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
*EX:OFC-D-LA-LA-09-1-1.0
6어떻게 섬유 패치 케이블을 선택합니까?
1) 섬유 케이블 모드: 단일 모드 또는 멀티 모드
광섬유 패치 케이블의 모드는 광선이 광섬유 내에서 어떻게 이동하는지 나타냅니다. 단일 모드 및 멀티 모드 두 가지 광섬유 케이블 모드가 있습니다.
2) 섬유 가닥 수: 단순 또는 듀플렉스
섬유 가닥의 수에 따라, 단순 섬유 패치 코드와 듀플렉스 섬유 패치 코드가 있습니다. 그림 2에서 나타낸 것처럼,심플렉스 섬유 패치 케이블은 각 끝에서 하나의 심플렉스 커넥터를 가진 섬유의 단일 스트랜드를 포함합니다.그것은 하나의 포트를 가진 BiDi 트랜시버 모듈의 한 쌍과 연결될 수 있습니다.듀플렉스 섬유 패치 코드는 듀플렉스 커넥터 (또는 두 개의 심플렉스 커넥터로 간주) 를 가진 유리 또는 플라스틱의 두 가지 나선으로 구성됩니다.그것은 종종 일반적인 트랜시버 또는 듀얼 파이버 BiDi 트랜시버와 연결되어 있습니다.
3) 올바른 케이블 재킷 유형 (PVC/LSZH/OFNP/장갑) 을 선택
일반적으로 세 가지 종류의 케이블 자켓이 있습니다. 폴리빈일 엽록소 (PVC), 저연소 제로 할로겐 (LSZH) 및 광섬유 비전도 전원 (OFNP).당신은 아래 그림에서 특징을 볼 수 있습니다 그리고 당신의 네트워크에 대한 올바른 하나를 선택.
4) 연결 장치 유형: LC, SC, ST 또는 기타
SC - 스냅인 스타일의 커넥터. 뛰어난 성능으로 알려져 있습니다. 구독자 커넥터, 스퀘어 커넥터 또는 표준 커넥터로 불립니다.
ST - 멀티모드 네트워크에 매우 인기있는 선택 커넥터. 또한 직지 톱 커넥터로 불립니다. 그들은 바요네트 스타일 결합 유형을 사용합니다.간단한 윙-온 및 윙-오프 설치를 가능하게 하는.
FC - 한 때 가장 인기있는 단일 모드 커넥터 유형이었지만 현재는 일반적으로 SC 및 LC 커넥터로 대체되고 있습니다.그들은 고 진동 환경에서 사용 될 스크루-온 결합 유형을 활용하고 일반적으로 데이터컴에 사용됩니다., 통신, 측정 장비 및 단일 모드 레이저.
LC - SC 커넥터의 절반 크기를 측정하는 작은 형식 요소 커넥터. 이것은 단일 모드 케이블에 대한 인기있는 선택입니다. 또한 Lucent 커넥터, 작은 커넥터,또는 로컬 커넥터, 이러한 스냅 인 커넥터는 일반적으로 고 밀도 연결에 사용되며 SFP 모듈 및 XFP 트랜시버와 같은 플러그 앤 플레이 장치와 호환됩니다.
5) 올바른 커넥터 폴러크 타입 (UPC/APC) 을 선택합니다.
APC 커넥터의 손실이 UPC 커넥터보다 낮기 때문에 일반적으로 APC 커넥터의 광학 성능은 UPC 커넥터보다 낫습니다.APC 커넥터는 FTTx와 같은 응용 프로그램에서 널리 사용됩니다., 수동 광망 (PON) 및 파장 분할 멀티플렉스 (WDM) 는 반환 손실에 더 민감합니다. 그러나 APC 커넥터는 일반적으로 UPC 커넥터보다 비싸습니다.그래서 당신은 장단점을 고려해야 합니다.고 정밀 광섬유 신호를 요구하는 애플리케이션에서, APC는 첫 번째 고려 사항이 되어야 하지만, 덜 민감한 디지털 시스템은 UPC를 사용하여 똑같이 잘 수행합니다. 보통,APC 패치 케이블의 커넥터 색은 녹색입니다., 그리고 UPC 패치 케이블은 파란색입니다.
7젠장, 섬유 패치 코드 워크샵
