제품 상세 정보:
|
| 모형 이름: | 광섬유 헝겊 조각은 FC에 FC에 케이블을 답니다 | 연결관: | FC에 FC |
|---|---|---|---|
| 섬유 유형: | SM/MM/OM3,9/125μm | 섬유 조사: | 2개의 핵심 |
| 케이블 직경: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | 외부 칼집: | PVC LSZH OFNR OFNP |
| 케이블 색깔: | Auqa, 황색, 주황색 등. | 연: | 1M, 2M, 3M, 고객 요구에 의하여 5M 또는 |
| 서비스: | OEM&ODM | 표본: | 자유로운 |
| 강조하다: | FC 광섬유 패치 코드에 대한 2M FC,LZSH 재킷 광섬유 패치 코드,fc 패치 코드에 대한 2m 두 부분으로 된 fc |
||

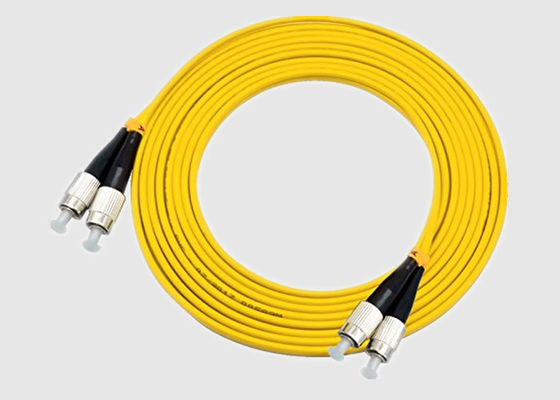

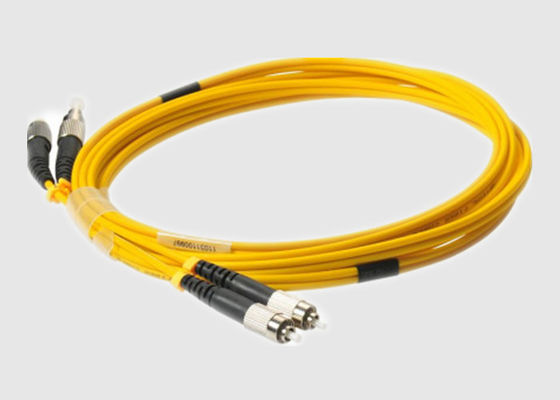

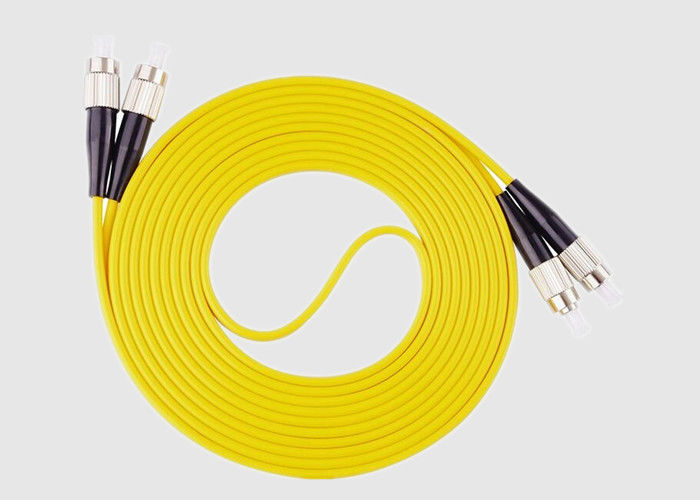

높은 반사 특성 LZSH 재킷 두 부분으로 된 2M 광 섬유용 패치는 FC에 FC에게 전보를 칩니다
1. 기본적 소개 :
FC / UPC-FC / UPC 다중 모드 패치 코드는 100% 삽입, 반사 특성, 단부면과 간섭 사찰을 가지고 있습니다.
양쪽 끝에 있는 파이버 컨넥터는 광섬유 연결을 포함하고 선이 광섬유 패치 코드이고 광섬유 패치 코드의 양쪽 끝에 있는 더 헤드들이 변경된 광섬유 코드 종류를 만드는 똑같거나 다른 것 일 수 있습니다. 그러나 헤더의 방식은 다중 모드에 단일모드, 다중 모드에 단일 모드와 같은 똑같은 것 일 필요가 있습니다.
FC 섬유 패치 케이블은 넓게 헤비 메탈 팬과 세라믹 이음관으로, 광학 경로에서 사용됩니다. 그들은 플라스틱 헤드들 보다 좋은 안정성과 더 높은 끼워 넣을 수 있는 시간을 가지고 있습니다. 0.9/1.8/2.0/2.8/3.0 밀리미터 케이블 직경은 선택될 수 있습니다.
2. 패치 코드 혜택과 특징 :
3. 광 섬유용 패치 코드 응용 :
4. Specification&Technology 매개 변수
| 매개 변수 | 가치 | ||||
| 접속구의 형태 | LC / UPC, LC / UPC | ||||
| 센터 사고 방식(NM) | 1310년 또는 1550년 | ||||
| Max.Insertion 손실(dB) | 0.3 | ||||
| Min.Extinction 비율(dB) | 23 | ||||
| Min.Return 손실(upc) (dB) | 50 | ||||
| Min.Return 손실(apc) (dB) | 60 | ||||
| 키 배향 | 슬로우 축 | ||||
| 주축 정렬(Deg) | ±3 | ||||
| 작동 온도(C) | -20~+70 | ||||
| 저장 온도(C) | -40~+85 | ||||
| 섬유형 | PM 팬더 섬유 | ||||
* connector.IL과 기기가 더 높게 0.3dB이기 때문에, RL은 5dB 낮습니다, ER가 2dB 낮습니다.
* 채무 불이행 커넥터키는 슬로우 축과 일직선을 이룹니다.
5. FC 연결기 Specification& 기술 매개 변수에 대한 LC :
| 매개 변수 | 유닛 | 지수 | |||
| 끝면 타입 | PC | UPC | APC | ||
| IL | dB | SM : ≤0.3;MM ≤0.1 | |||
| 반복성 | dB | ≤0.1 | |||
| 호환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36 (APC 연결기 없이) | |||
| 교배 시간 | >1000 | ||||
| 작동 온도 | Ｃ | -40~ +80 | |||
* 전 다음 OFC-D-LA-LA-09-0-1.0
6. FC 연결기가 정보를 주문합니다 :
| OFC | -X | -엑스스 | -엑스스 | -엑스스 | -X | -X |
| Ｓ : 단체 Ｄ : 이중 통신 |
FA :FC / 자동 위상 조정 FC :FC / UPC FP :FC / PC |
FA :LC / 자동 위상 조정 FC :LC / UPC FP :LC / PC |
09:0.9 밀리미터 20:2.0 밀리미터 30:3.0 밀리미터 | 0 : G652D 1 :G657A 2:50/125 3:62.5/125 4 :다른 사람 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 파이버 모드 | 접속구의 형태 | 접속구의 형태 | 케이블 직경 | 플랜지형 | 화이버 길이 |
* 전 다음 OFC-S-FA-FC-09-1-0.5
7. 폴리쉬 타입 단축 :
기록 : 폴리쉬 타입은 또한 반사도로 알려진 후방 반사의 양에 영향을 미칩니다.
PC - 신체 접촉. 전해지는 신호를 극대화하기 위해 돕는 물미의 마지막에서 경미한 돔을 생성하기 위해 광택이 났습니다.
UPC - 극단적 신체 접촉. PC 보다 더 광범위한 끝마무리는 타이핑합니다, 전해지는 신호를 극대화하기 위해 더욱 돕는 더 큰 돔 형태가 만들어집니다.
APC - 각을 이루는 신체 접촉. 돔 형태보다 오히려 비스듬히 닦입니다. 이것은 최효율 폴리쉬 타입입니다.
