제품 상세 정보:
|
| 모델 이름: | OM1 PVC 2.0mm 광섬유 패치 케이블 | 파이버 컨넥터: | SC에서 ST로 |
|---|---|---|---|
| 섬유심: | 멀티 모드 | 색상: | 오렌지, 고객맞춤형 |
| 케이블 직경: | 0.9 밀리미터, 1.8 mm,2.0mm, 3.0 밀리미터 | 자켓팅: | PVC |
| 접속구의 형태: | 이중 통신 | 길이(미터): | 10m |
| 강조하다: | OM1 PVC 광섬유 패치 케이블,다중 모드 광섬유 패치 케이블,로에스 두 부분으로 된 광섬유 패치 코드 |
||

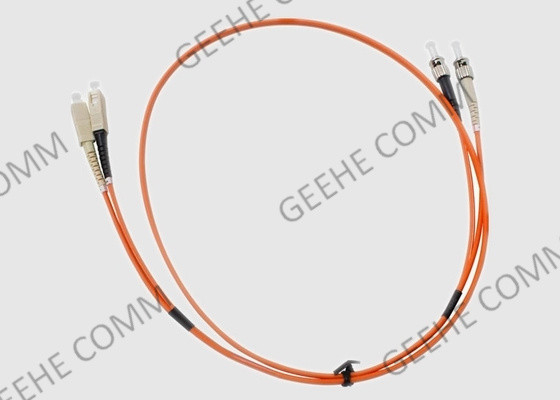

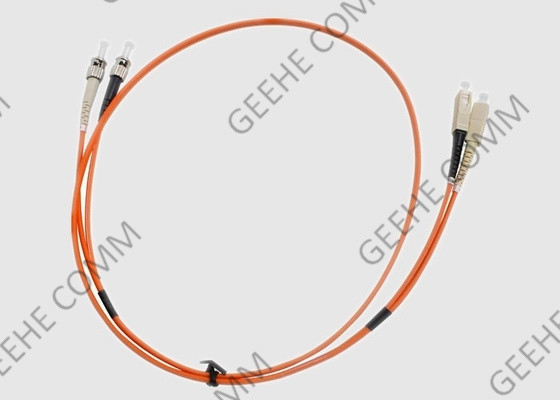

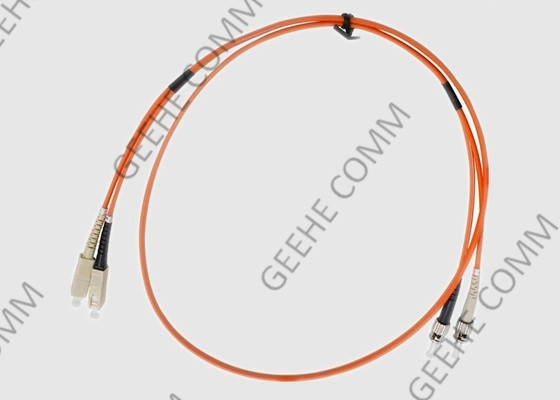

SC ~ ST 듀플렉스 멀티 모드 OM1 PVC 2.0mm 광섬유 패치 케이블
1기본 소개:
멀티모드 패치 케이블은 62.5/125μm 광섬유 케이블을 사용하며 한쪽 끝에는 이중 SC 커넥터, 다른 쪽에는 이중 ST 커넥터.SC는 사각형 푸시-트랙 커넥터이며 섬유 패치 패널과 같은 장치와 함께 사용됩니다., 미디어 변환기 등 ST 커넥터에는 ST 용기에 또는 ST 용기에 회전하는 금속 배럴이 있습니다.
폴리쉬 타입은 PC (Physical Contact) 입니다.
2패치 코드의 장점과 특징:
3광섬유 패치 케이블 응용:
광섬유 통신, 비디오, LAN, CATV 시스템
광 접속 네트워크
광섬유 데이터 전송
데이터 센터
지역 지역 네트워크
시험 장비
4. 사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 55 | ||||
| 미니.회수 손실(APC)(dB) | 65 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | 코닝 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 높고,RL는 5dB 낮고,ER는 2dB 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
5.SC 커넥터 사양 및 기술 파라미터:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3,MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥55 | ≥ 65 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
6어떻게 섬유 패치 케이블을 선택합니까?
1) 섬유 케이블 모드: 단일 모드 또는 멀티 모드
섬유 패치 케이블의 모드는 광선이 섬유 내에서 어떻게 이동하는지 나타냅니다. 섬유 케이블에는 단일 모드 및 멀티 모드 두 가지 모드가 있습니다.
2) 섬유 가닥 수: 단순 또는 듀플렉스
섬유 가닥의 수에 따라, 단순 섬유 패치 코드와 듀플렉스 섬유 패치 코드가 있습니다. 그림 2에서 나타낸 것처럼,심플렉스 섬유 패치 케이블은 각 끝에서 하나의 심플렉스 커넥터를 가진 섬유의 단일 스트랜드를 포함합니다.그것은 하나의 포트를 가진 BiDi 트랜시버 모듈의 한 쌍과 연결될 수 있습니다.듀플렉스 섬유 패치 코드는 듀플렉스 커넥터 (또는 두 개의 심플렉스 커넥터로 간주) 를 가진 유리 또는 플라스틱의 두 가지 나선으로 구성됩니다.그것은 종종 일반적인 트랜시버 또는 듀얼 파이버 BiDi 트랜시버와 연결되어 있습니다.
3) 올바른 케이블 재킷 유형 (PVC/LSZH/OFNP/갑상) 을 선택
일반적으로 세 가지 종류의 케이블 자켓이 있습니다. 폴리빈일 엽록소 (PVC), 저연소 제로 할로겐 (LSZH) 및 광섬유 비전도 플레넘 (OFNP).당신은 아래 그림에서 특징을 볼 수 있습니다 그리고 당신의 네트워크에 대한 올바른 하나를 선택.
4) 올바른 커넥터 폴러크 타입 (UPC/APC) 을 선택합니다.
APC 커넥터의 손실이 UPC 커넥터보다 낮기 때문에 일반적으로 APC 커넥터의 광학 성능은 UPC 커넥터보다 낫습니다.APC 커넥터는 FTTx와 같은 응용 프로그램에서 널리 사용됩니다., 수동 광망 (PON) 및 파장 분할 멀티플렉스 (WDM) 는 반환 손실에 더 민감합니다. 그러나 APC 커넥터는 일반적으로 UPC 커넥터보다 비싸습니다.그래서 당신은 장단점을 고려해야 합니다.고 정밀 광섬유 신호를 요구하는 애플리케이션에서, APC는 첫 번째 고려 사항이 되어야 하지만, 덜 민감한 디지털 시스템은 UPC를 사용하여 똑같이 잘 수행합니다. 보통,APC 패치 케이블의 커넥터 색은 녹색입니다., 그리고 UPC 패치 케이블은 파란색입니다.
