제품 상세 정보:
|
| 모델 이름: | OM2 3.0mm 파이버 패치 케이블, 오렌지 | 파이버 컨넥터: | SC에서 ST로 |
|---|---|---|---|
| 섬유심: | 멀티 모드 | 색상: | 오렌지, 고객맞춤형 |
| 케이블 직경: | 0.9 밀리미터, 1.8 mm,2.0mm, 3.0 밀리미터 | 자켓팅: | PVC |
| 접속구의 형태: | 이중 통신 | 길이(미터): | 10m |
| 강조하다: | OM2 3.0 밀리미터 섬유 패치 케이블,두 부분으로 된 멀티 모드 광섬유 패치 케이블,3M 거리 / SC 광섬유 패치 코드 |
||

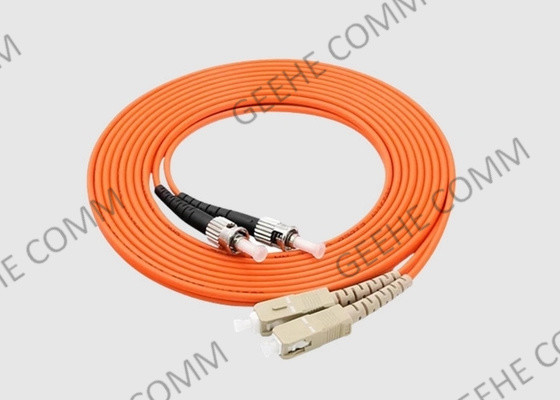

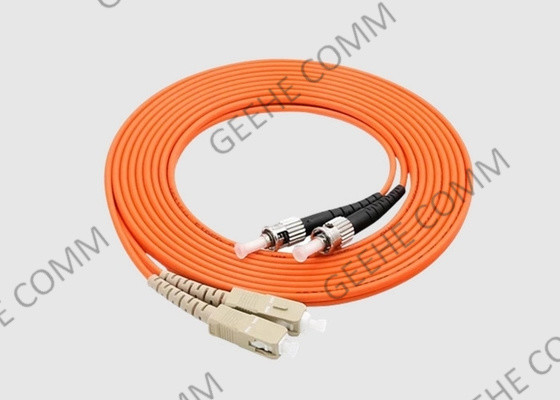

3M ST/SC 듀플렉스 멀티모드 50/125 OM2 3.0mm 섬유 패치 케이블, 오렌지
1기본 소개:
50/125 OM2 멀티모드 섬유는 빠른 이더넷, 파이버 채널, 기가비트 이더넷 속도, 데이터 센터, OM2 레거시, 로컬 영역 네트워크, SAN, 백본, 라이저,그리고 수평적인 응용 프로그램.
OM2 섬유 패치 코드는 권장 온도 범위에서 작동합니다: (-4 ° F ~ + 158 ° F) 그리고 MIN 설치 굽기 반지름 5.00 cm 및 MIN 장기 굽기 반지름 3.00 cm.
OM2 50/125 멀티모드 섬유 패치 케이블은 사전 종료 된 섬유 고유 플러그 앤 플레이 기능으로 인해 설치 프로세스를 줄이고 설치 총 비용을 최소화합니다.
ST 커넥터에는 세라믹 페룰이 있는 트위스트-온 / 트위스트-오프 바요네트 마운트 (Twist-on/twist-off bayonet mount) 가 있습니다.
2ST에서 SC 패치 코드 혜택과 특징:
• 기가비트 이더넷, 섬유 채널, 인피니밴드, ATM 및 인터넷 프로토콜 애플리케이션을 지원하도록 설계되었습니다.
• 전용 케이블을 위한 플레넘 CMP는 플레넘 공기 공간과 함께 벽과 하락 천장을 통과합니다.
• 더 오래 사용 하기 위해 특허 출력 된 주사 가공 과정
• 광학 검사 및 삽입 손실에 대한 테스트
• 전기적 간섭 에 저항 할 수 있는 당겨지지 않는 재킷 디자인
• 색상 코딩 된 커넥터
3광섬유 패치 케이블 응용:
광섬유 통신, 비디오, LAN, CATV 시스템
광 접속 네트워크
광섬유 데이터 전송
데이터 센터
지역 지역 네트워크
시험 장비
4- 사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 55 | ||||
| 미니.회수 손실(APC)(dB) | 65 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | 코닝 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 높고,RL는 5dB 낮고,ER는 2dB 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
5.SC 커넥터 사양 및 기술 파라미터:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3,MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥55 | ≥ 65 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
6어떻게 섬유 패치 케이블을 선택합니까?
1) 섬유 케이블 모드: 단일 모드 또는 멀티 모드
섬유 패치 케이블의 모드는 광선이 섬유 내에서 어떻게 이동하는지 나타냅니다. 섬유 케이블에는 단일 모드 및 멀티 모드 두 가지 모드가 있습니다.
2) 섬유 가닥 수: 단순 또는 듀플렉스
섬유 가닥의 수에 따라, 단순 섬유 패치 코드와 듀플렉스 섬유 패치 코드가 있습니다. 그림 2에서 나타낸 것처럼,심플렉스 섬유 패치 케이블은 각 끝에서 하나의 심플렉스 커넥터를 가진 섬유의 단일 스트랜드를 포함합니다.그것은 하나의 포트를 가진 BiDi 트랜시버 모듈의 한 쌍과 연결될 수 있습니다.듀플렉스 섬유 패치 코드는 듀플렉스 커넥터 (또는 두 개의 심플렉스 커넥터로 간주) 를 가진 유리 또는 플라스틱의 두 가지 나선으로 구성됩니다.그것은 종종 일반적인 트랜시버 또는 듀얼 파이버 BiDi 트랜시버와 연결되어 있습니다.
3) 올바른 케이블 재킷 유형 (PVC/LSZH/OFNP/장갑) 을 선택
일반적으로 세 가지 종류의 케이블 자켓이 있습니다. 폴리빈일 엽록소 (PVC), 저연소 제로 할로겐 (LSZH) 및 광섬유 비전도 플레넘 (OFNP).당신은 아래 그림에서 특징을 볼 수 있습니다 그리고 당신의 네트워크에 대한 올바른 하나를 선택.
4) 올바른 커넥터 폴러크 타입 (UPC/APC) 을 선택합니다.
APC 커넥터의 손실이 UPC 커넥터보다 낮기 때문에 일반적으로 APC 커넥터의 광학 성능은 UPC 커넥터보다 낫습니다.APC 커넥터는 FTTx와 같은 응용 프로그램에서 널리 사용됩니다., 수동 광망 (PON) 및 파장 분할 멀티플렉스 (WDM) 는 반환 손실에 더 민감합니다. 그러나 APC 커넥터는 일반적으로 UPC 커넥터보다 비싸습니다.그래서 당신은 장단점을 고려해야 합니다.고 정밀 광섬유 신호를 요구하는 애플리케이션에서, APC는 첫 번째 고려 사항이 되어야 하지만, 덜 민감한 디지털 시스템은 UPC를 사용하여 똑같이 잘 수행합니다. 일반적으로,APC 패치 케이블의 커넥터 색은 녹색입니다., 그리고 UPC 패치 케이블은 파란색입니다.
