제품 상세 정보:
|
| 모형 이름: | 1U 광섬유 플러그반 | 구조: | 냉각 압연된 강철 |
|---|---|---|---|
| No.of 섬유 / 공항: | 12의 핵심 | 접합기 유형: | SC/LC |
| 고도: | 1U, 2U, 3U, 4U, 8U | 항구: | 6, 12, 24, 48, 72,96, 144 |
| 증가하는 조절 범위: | 50mm | 판의 물자: | 1.5mm SPCC (검정 코팅) |
| 소재 코팅: | 분말 코팅 | 1U 차원 (하스위스드): | 48.2×27.8×44mm |
| 강조하다: | SC / LC 1U 광섬유 플러그반,SC / LC 1U 12 공항 섬유 플러그반 |
||

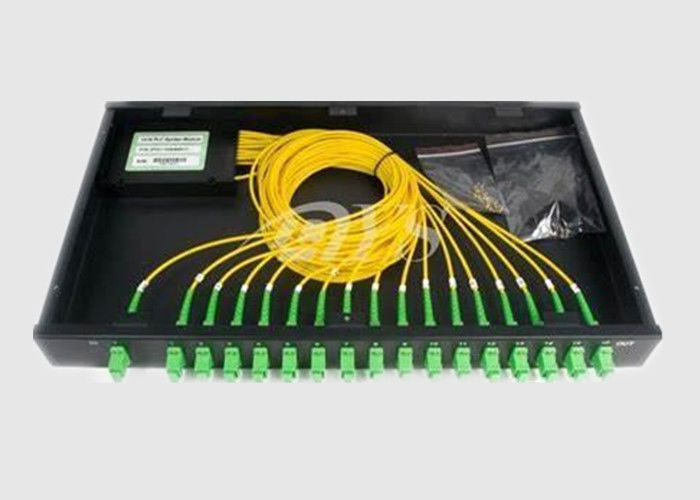

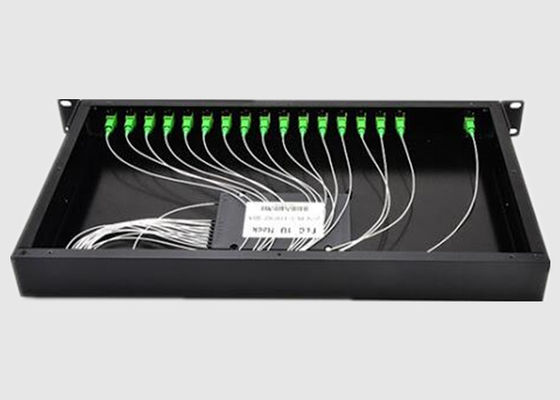

12 섬유 SC / APC PLC 분배기 벽걸이용 랙 1U 광섬유 플러그반
기본 정보 :
SC / LC 1U 플러그반은 19 인치의 선반 또는 상자, 1×12 PLC ABS 분배기와 내 상자에 적당합니다.
패널은 또한 필요한 어댑터와 단순한 관리 키트를 완전히 예비부과받을 수 있습니다. 그것의 기본 형식의 연동 체제는 어댑터들과 함께 공급될 수 있습니다. 트레이는 장소에 갇히고, 단순한 설치를 위해 두 플라스틱 캐치를 가지고 있습니다. 완전히 확장될 때 트레이는 45 도에 낮아지거나 단지 10 급에 트레이를 옆과 잠금장치로 옮기도록 설계됩니다.
연결기 (ST, SC, FC, LC, MTRJ, E2000, 기타 등등.)의 모든 종류에 확인합니다
플러그반 벽걸이용 Benefit& 특징 :
플러그반 벽걸이용 적용 :
전기통신 네트워크
FTTH
LAN, 완, 광 케이블 티비 망
능동 디바이스 종결
EFDA / WDM 시스템
Specificaiton&Technology는 매개변수화합니다 :
| 매개 변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 사고 방식(NM) | SDWC :1310&1550;STWC :1310,1490&1550 | ||||||||||
| 공항 사고 방식 범위(NM) | 1310년 ±40,1490 ±10과 1550년 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성 (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 입력 전원 (mW) | 250 최대 | ||||||||||
| 작동 온도 (C) | -40~+85C | ||||||||||
| 저장 온도 (C) | -40~+85C | ||||||||||
| 섬유형 | 코닝 G657A1, 2 밀리미터인 900μm, 3 밀리미터 루즈 튜브 | ||||||||||
| 차원(L×W×H) (밀리미터) | 청구하는 대로, 100×80×10,141×115×18 | ||||||||||
* 위에서 말한 상술 독점적 연결기
19가지 인치의 선반 상술 :
| 19 인치의 선반 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 패킹 차원(MM) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설비 면적 (밀리미터) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
정보를 주문하는 것 :
| WBC- | Ｘ- | X2- | 35- | XX- | Ｘ- | XX- | XX- | Ｘ | ||
| Ｐ : 프리미엄 한 : 등급 A Ｘ : 고객의 요구조건을 따르세요 |
13:1x3 14:1X4 ... 232:2 X32 |
35:1310/1550nm | 01 : 01:99 02 : 02:98 ...... 50 : 50:50 |
1시 1분 Ｍ Ｘ : 고객의 요구조건을 따르세요 |
25:250μM 섬유 09:900μM 루즈 섬유 |
SC : SC / UPC SA : SC / 자동 위상 조정 00 : 어떤 콘넥트 |
Ｄ :Ｄ 1U : J1 2U : J2 |
|||
| 등급 | 포트 번호 | 가동 파장 | 커플링 레이트 | 화이버 길이 | 섬유형 | 접속구의 형태 | 차원 | |||
무한 게에헤 서비스 :
1) 높은 환경적 안정성
저삽입 손실, 낮은 편광 의존 손실량, 좌측유방 반영과 좋은 균일성
2) 소형 구조
작게 분류하시오 그러면 그것은 직접적으로 다양한 동력 분배 장치에 설치되고 단지 작은 공간을 차지할 수 있습니다
3) 엄격한 품질 관리
고객들의 꼭 알맞게 모든 제품이 엄중한 검사 중인 표준의 대상이라는 것을 우리는 보장합니다
4) 고품질 선재 철강
엑스셀트 피브이시 전선과 좋은 힘과 인성, 긴 수명
