제품 상세 정보:
|
| 모듈 이름: | 파장 분할 다중화 | 항구 유형: | 1 Ｘ 엔 |
|---|---|---|---|
| 섬유 유형: | PM 팬더 섬유 | 재킷: | 250 um 또는 900nm 또는 다른 사람 |
| 연결관: | FC UPC 연결기 | 떠꺼머리 길이: | 1M,1.5M 또는 주문 제작됩니다 |
| 공통 통과 공항: | PM980 또는 PM1550 | 선택 채널: | 4, 8, 16, 18개 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 포장: | 작은 패키지, 모듈 패키지, 프레임 패키지 |
| 강조하다: | 1310nm 광섬유 WDM,1310nm 파 시분할 다중화기,1310nm wdm 멀티플렉서 |
||

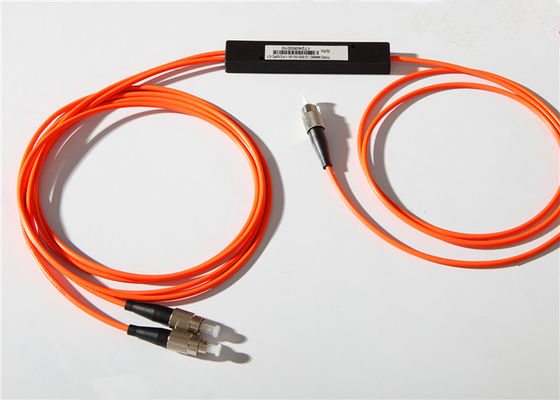

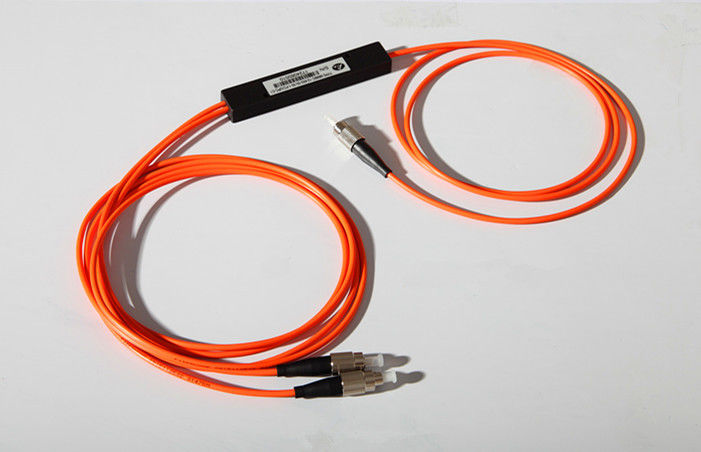

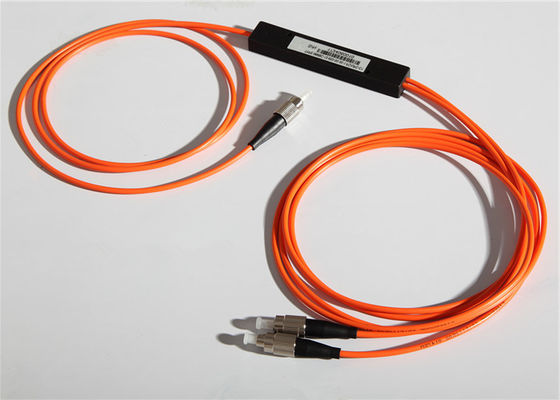

FC 연결기 1310/1550nm은 PM WDM 파장 분할 다중화 방식을 녹였습니다
기본 정보 :
융합된 바이코니컬 끝이 좁아진 (FBT) 분배기는 단일 모드 또는 멀티 모드 광섬유로 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20과 1x24 구성으로 이용 가능합니다.
작은 사이즈, 높은 신뢰도, 저렴한 비용과 좋은 채널 대 채널 균일성과 파장 분할 다중화 (WDM),와 광 신호 전력 분할을 실현하기 위해 넓게 PON 망에서 사용됩니다.
FBT WDM Benefit&Features :
* 높은 균일성과 신뢰성
* 저삽입과 반사 특성
* 낮은 분극 의존적 손실 (PDL)
* 다양한 커플링 레이트
* 최소값과 획일적 광학 손실은 쉬운 네트워크 계획 수립을 용이하게 합니다
* 산업 표준 FC 연결기
* 대단히 소형 폼 팩터
인증과 순응성 :
GR-1209-CORE 수동적 광학의 성분에 대한 요구조건
GR-1221-CORE 수동 광 구성 부품에 대한 신뢰성 보증 요구조건
GR-326-CORE 단일 모드 광 커넥터 모래 점퍼 집회에 대한 요구조건
TIA-604 섬유 광학 커넥터 해석력 표준
ROHS 법정의 유해 물질의 제한에 관한 지시
WDM 애플리케이션 :
-- FTTX
-- 수동형 광 가입자망 (PON)
-- 디지털, 하이브리드 비디오 기기
-- CATV 링크와 화이버 센서
-- 긴 -견인 원거리 통신
-- /PON 배포에 접근하세요
Specifications& 기술은 매개변수화합니다 :
| 섬유 타입(dB) | 코닝 HI1060flex 또는 광섬유 센서 BF05635-02 | SMF-28e | |||||||
| 작동 사고 방식(NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 작동 대역폭(NM) | ±10/20 | ±15 | ±15 | ||||||
| 등급 | Ｐ | A | Ｐ | A | Ｐ | A | Ｐ | A | |
| 삽입 손실(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 차단(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 방향성(dB) | ≥55 | ||||||||
| 작동 온도(C) | -40 ~ +85 | ||||||||
* 위에서 말한 상술은 연결기를 배제하고 있습니다
* 다른 규격은 고객에 만들어질 수 있고 요구합니다
정보를 주문하는 것 :
| WDM- | 엔- | XX- | XX- | Ｘ- | XX- | XX- | Ｘ | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01 : : SMF-28e 02 : HI1060flex, 03 : 광섬유 센서 BF05635-02 |
1:1m Ｘ :특화 |
25:250μM 섬유 09:900μM 루즈 섬유 20 : 2 밀리미터 케이블 30 : 3 밀리미터 케이블 |
SC :SC / UPC SA :SC / 자동 위상 조정 ...... 00 : 어떤 연결기 |
한 : A 비 : 비 Ｃ :Ｃ |
|||||
| 등급 | 가동 파장 | 섬유형 | 화이버 길이 | 피크테일 형 | 타입을 연결시키세요 | 차원 | ||||
