제품 상세 정보:
|
| 모델 이름: | 1 × 4 PLC Fiber 광분열기 | 패키지 방식: | ABS 모듈 |
|---|---|---|---|
| 구성 유형: | 1×4 | 섬유 종류: | G652D, G657A1, G657A2 섬유 |
| 접속구의 형태: | SC / 자동 위상 조정 | 입출력 파이버 직경: | 2.0MM |
| 입력/출력 섬유 길이: | 1.5M | 갈라진 비율: | 50/50은 (심지어) 나누어졌습니다 |
| 공항 사고 방식: | 1260년 - 1650nm | 광섬유 표시: | 입력 - 백인, 출력 - 검은 빨간 하얀 회색 |
| 강조하다: | 1x4 PLC 광 분배기 카세트,1x4 PLC 광 분배기 SC 자동 위상 조정,FTTX 시스템 섬유 광 분배기 |
||

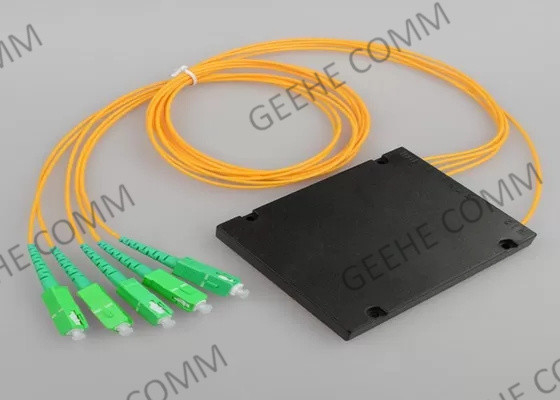

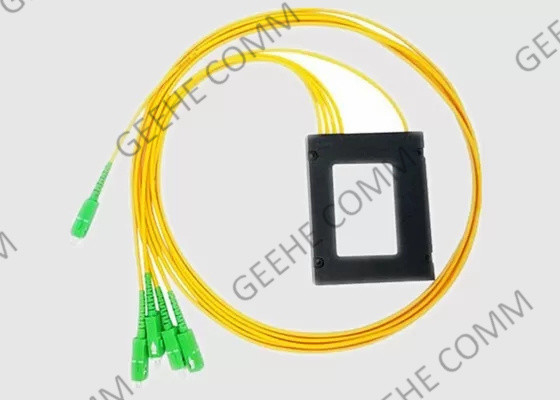

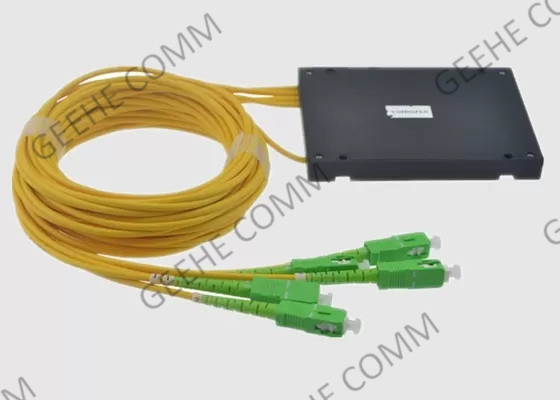

1x4 PLC 광분열 카세트 SC APC 평면 파도 유도 광섬유 분열
기본 정보:
1xN 및 2XN 평면 광파 회로 (PLC) 스플리터는 플라즈마 화학 증기 퇴적 (P-CVD) 기술과 안정적인 광적 성격을 제공하기 위해 특허 출원 제조 프로세스를 기반으로합니다.1xN 및 2XN 스플리터는 텔코디아의 요구 사항을 초과하는 보장된 성능 사양과 높은 신뢰성을 갖추고 있으며 다양한 애플리케이션 및 시장에 맞춤화되었습니다..
PLC 스플리터 (PLC splitter) 는 FTTX 개발, PON 네트워크, CATV 링크 및 광 신호 유통에 적용됩니다. 특정 애플리케이션에 맞춘 1xN 및 2xN 스플리터 모듈 전체 시리즈.모든 제품은 GR-1209-CORE-2001 및 GR-1221-CORE-1999 요구 사항을 충족합니다..
ABS 모듈 PLC 특징 및 장점:
적용 및 표준:
사양 및 매개 변수
| 매개 변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 파장nm) | 1260~1650년 | ||||||||||
| 포트 파장 범위 (nm) | 1310 ±20,1490 ±10 및 1550 ±20 | ||||||||||
| 삽입 손실@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 통일성(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 회귀 손실 @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| 입력 전력(mW) | 최대 250 | ||||||||||
| 작동 온도(°C) | -40~+85°C | ||||||||||
| 저장 온도(°C) | -40~+85°C | ||||||||||
| 섬유 종류 |
코닝 G657A1 |
||||||||||
ABS 패키지 크기:
| W×H×L (mm) | 항구 | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
주문 정보:
| PLC | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2.0mm 자켓 3=3.0mm 자켓 |
05=0.5m 10=1.0m 15=1.5m 20=2.5m | 2=2.0mm 자켓 3=3.0mm 자켓 |
05=0.5m 10=1.0m 15=1.5m 20=2.5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:연소 없이 | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:연소 없이 | |
| 구성 | 입력 섬유 종류 | 입력 섬유 길이 | 출력 섬유 길이 | 출력 섬유 길이 | 입력 커넥터 | 출력 연결 |
2×64 ABS PLC 스플리터 패키지:
기히 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 공장 감사
우리는 15 년 공장 검사 경험과 함께 유명한 브랜드와 일본 고객과 협력하고 SGS에 의해 전체 검사 과정에 익숙합니다
