제품 상세 정보:
|
| 모델명: | LC 팬아웃 12 섬유 케이블에 대한 MPO | 파이버 모드: | 단일모드, 멀티 모드 |
|---|---|---|---|
| 재킷 OD: | 0.9 밀리미터 | 접속구의 형태: | LC에 대한 MPO |
| 재킷 색깔: | 화려합니다 :Magenta/Beige/Aqua/Green/Yellow,Red,etc | 사고 방식: | 850/1300nm |
| 화이버 길이: | 1m,3m,5m 또는 OEM | 최소한도 굴곡 반경: | 7.5mm |
| 10G 이더넷 거리: | 850nm에 있는 400m | 40/100G 이더넷 거리: | 850nm에 있는 150m |
| 강조하다: | LC 브레이크아웃 케이블에 대한 0.9 밀리미터 MPO,LC 브레이크아웃 케이블에 대한 12 핵심 MPO,LC 브레이크아웃 케이블에 대한 멀티 모드 MPO |
||

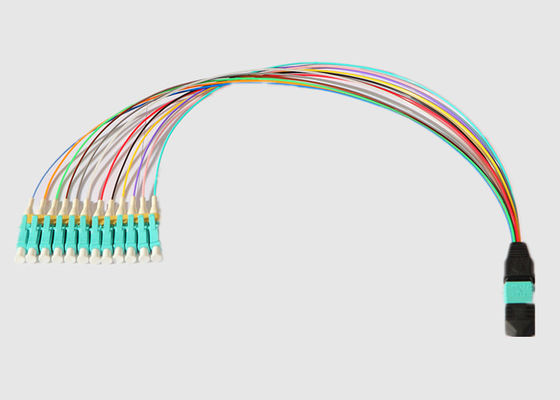

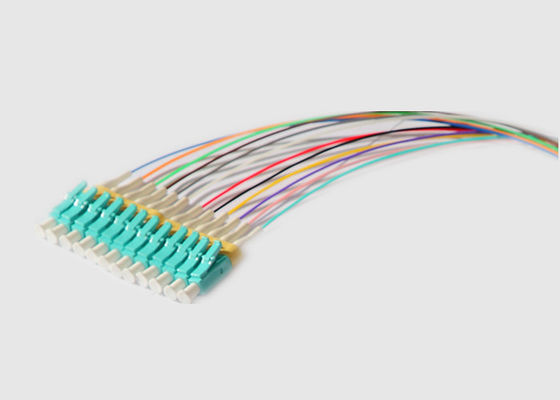

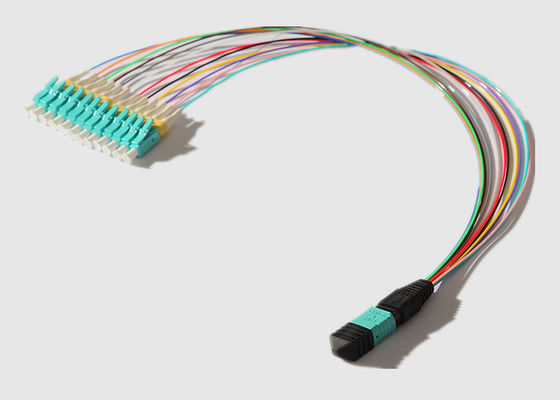

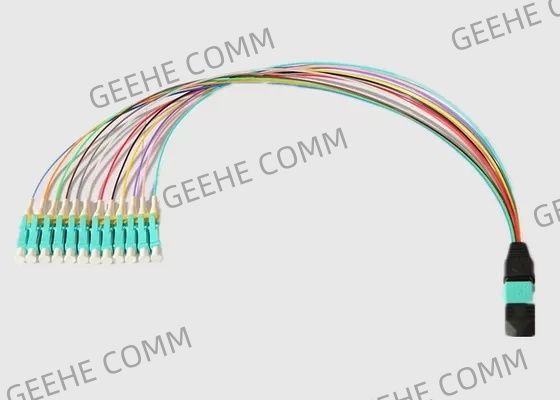

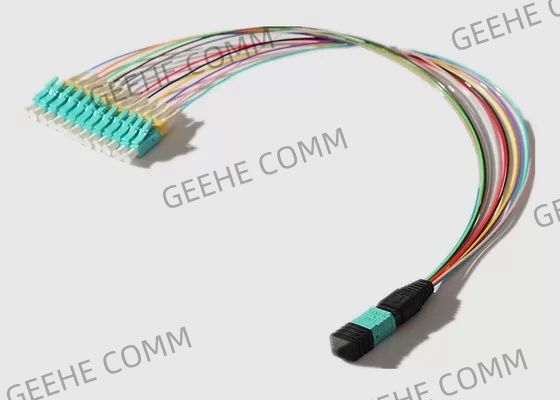

LC 팬아웃 12 섬유 케이블에 다 형태 0.9mm 12 핵심 OFNR MPO
기본 정보:
MPO 12 광섬유 케이블은 광섬유를 통합하기 위해 두 개의 고밀도 광섬유 패치 패널을 연결하는 데 가장 일반적으로 사용됩니다.MPO 커넥터는 단일 장치에 포함된 수십 개의 섬유 가닥을 전달할 수 있습니다.대체 애플리케이션에는 QSFP+ 트랜시버 세트 사이에 40G(40GBASE-SR4) 링크 설정이 포함됩니다.
단일 모드(OS2) 및 다중 모드(OM1 ~ OM5)를 포함한 다양한 광섬유 모드에서 사용할 수 있는 LC Simplex 또는 이중 커넥터가 있는 8, 12 또는 24 광섬유 인터페이스의 한쪽 끝에 있는 MPO. 사용자 정의 색상, 재료 및 길이.
특징 및 장점:
사양 및 매개변수:
MPO 광섬유 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
Lc 섬유 접속 코드 신청에 MPO:
Lc 섬유 패치 코드에 더 많은 MPO:
Geehe의 표준 준수:
