제품 상세 정보:
|
| 모델명: | MPO-MPO 다중 모드 8-섬유 케이블 | 섬유 핵심: | 8 핵심, 12 핵심 또는 24 핵심 |
|---|---|---|---|
| 파이버 직경: | 3.0MM | 접속구의 형태: | MTP, MPO, MTP (정예), MPO (정예) |
| 재킷 색깔: | Beige/Aqua/Green/Yellow,etc | 섬유 재킷 소재: | 라이저 (OFNR), 충실 (OFNP), LSZH |
| 단열재: | 충실, 라이저 | 섬유형: | 멀트 방식 (OM3, OM4, OM5가 선택적입니다) |
| 사고 방식: | 850nm/1310nm/1550nm | 케이블 조립 길이: | 1 내지 150 미터 |
| 강조하다: | 음포 케이블에 대한 음포 cable,100G 음포에 대한 10m MPO 섬유 Cable,10m 음포 |
||

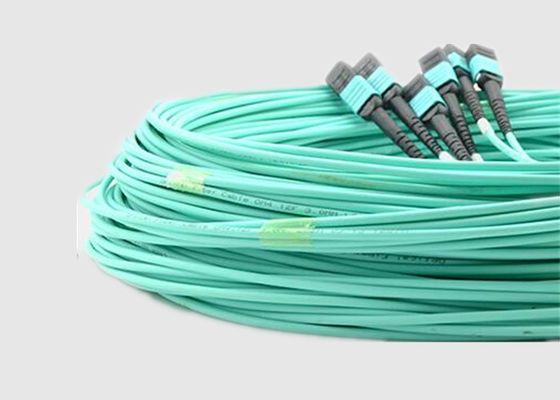

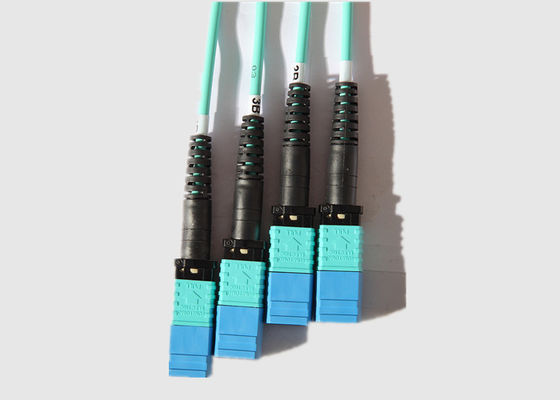

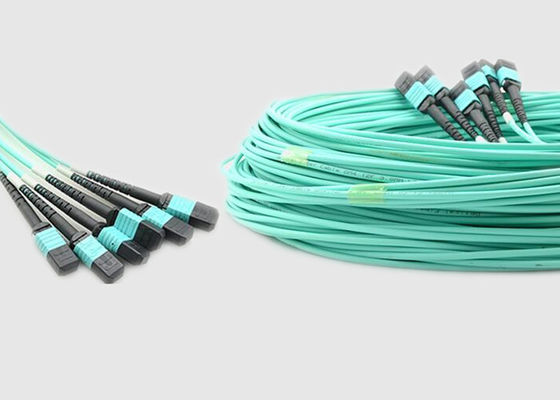

100G OM4 Standards10 미터 사전 종단 MPO-MPO 다중 모드 8-광섬유 케이블
MPO-MPO 케이블 판매 포인트:
* 삽입 손실 유형은 Standard, Elite / Low Loss에서 사용 가능
* 8, 12, 24, 48 코어에서 사용 가능한 파이버 수
* MTP/MPO 커넥터 유형 사용 가능: Male, Female, Male to Female
* 광섬유 유형은 SM(G652D, G657A1, G657A2), MM(OM3, OM4)에서 사용 가능
* 종료 오류 제거, 최소 설치 시간
* 최적화된 성능 - Elite MPO 및 개별 프리미엄 커넥터
* 삽입 손실 최대 50% 감소
* 단일 모드 및 다중 모드(플랫/라운드) 사용 가능
주요 기능 및 이점:
* 고품질 OM4, OM3 또는 단일 모드 광섬유
* 굽힘 둔감 섬유: 7.5mm 최소 굽힘 반경
* 단일 모드 및 레이저에 최적화된 50μm(10G) 광섬유 사용 가능
*단일 광섬유 커넥터용 표준 2.0mm 분기점
* 추적 가능한 테스트 데이터로 100% 공장 테스트
사양 및 매개변수:
광섬유 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
MPO 케이블 응용 프로그램에 MPO:
* 구내 설치
* O/E 모듈을 위한 상호 연결
* 데이터 처리 네트워크
* 통신 네트워크
*광 스위치 프레임 간 연결
* 비동기식 전송 모드(ATM)
