제품 상세 정보:
|
| 모델 이름: | 멀티 트렁크 케이블 8 코어 OM3 | 섬유 모드: | 멀티 모드 50 레이저 최적화 된 OM3 |
|---|---|---|---|
| 케이블 직경: | 3.0mm | 커넥터 유형: | MTP (정예), MPO (정예) |
| 재킷 색상: | Magenta/Beige/Aqua/Green/Yellow,Red,etc | 파장: | 850/1300nm |
| 섬유 길이: | 1m,3m,5m 또는 OEM | 최소 굽힘 반지름: | 7.5mm |
| 설치 인장 하중: | 100 엔 | 케이블 자켓: | lszh/plenum |
| 강조하다: | LC 브레이크아웃 케이블에 대한 2.0 밀리미터 MPO,LC 브레이크아웃 케이블에 대한 OM3 MPO,2.0 밀리미터 음포 트렁크 케이블 |
||

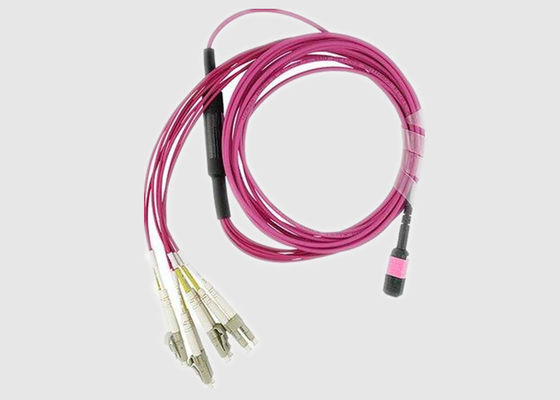

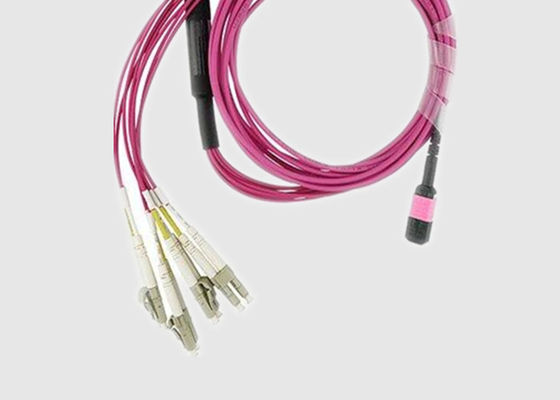

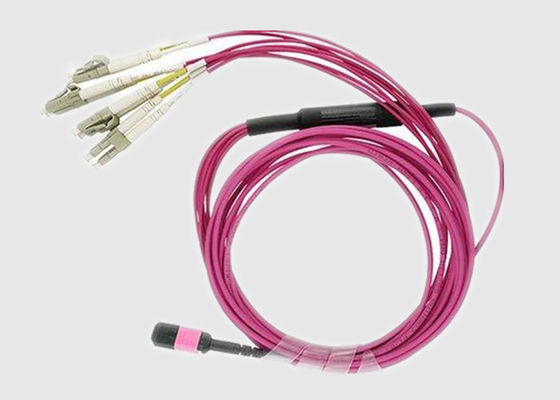

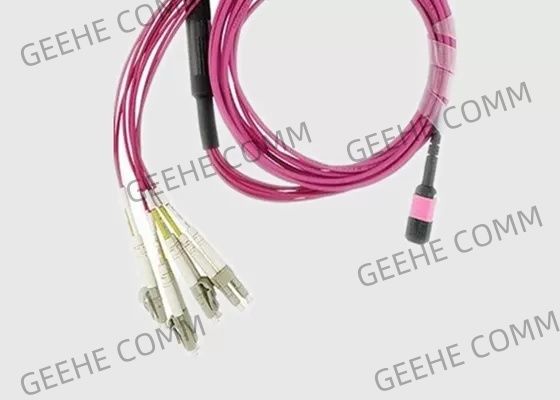

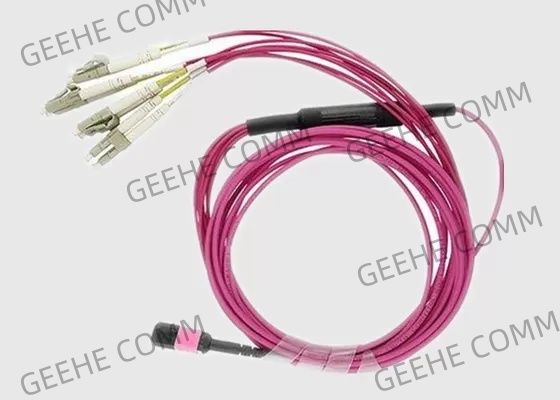

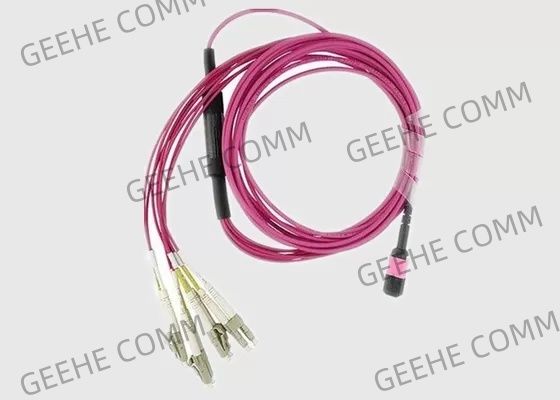

MPO 패치 코드 브레이크오웃 MPO-LC 2.0mm 멀티 트렁크 케이블 8 코어 OM3
기본 정보:
MPO HD에서 LC-HD (고밀도) 섬유 패치 케이블은 통신실에서 네트워크 장비 사이의 고밀도 연결을 허용합니다.푸시 / 드래그 탭 커넥터는 간단한 드래그 탭을 사용하여 제거 할 수 있습니다, 밀도가 높은 응용 프로그램에서 커넥터의 풀기 메커니즘에 손가락 접근의 필요성을 제거합니다.
이 고밀도 트렁크 케이블은 텔코르디아 GR-326 코어, TIA 604-18 (FOCIS 18) 및 IEC (61754-7-3) 표준에 의해 컴파일 된 16x25G 활성 장치에 직접 연결 할 수 있습니다.
고품질의 OM4, OM3 또는 단일 모드 광섬유, 다양한 표준 및 브레이크아웃 구성.
특징 및 이점:
사양 및 매개 변수:
MPO 광섬유 케이블 성능:
| MPO 커넥터 | 표준 Sm | 낮은 손실 Sm | 표준 mm | 낮은 손실 | |
| 삽입 손실 | 전형적인 (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대 (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반환 손실 (dB) | APC의 경우 ≥60 (8각 롤링) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | ∙ | ||||
| 남성/여성 (dB) | 남자: 핀이 있는, 여자: 핀이 없는 | ||||
| 팽창 강도 (dB) | ≤0.3 (최대 66N) | ||||
| 진동 (dB) | ≤0.3 (10-55Hz) | ||||
| 열주기 (dB) | ≤0.3 (-40~75°C, 21주기) | ||||
끝면의 기하학적 매개 변수:
| 항목 | 스펙트럼 | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | 미니 5 | ||||
| 섬유 높이 (nm) | 1000~3500 | ||||
| 최대 차원 높이 전체 (nm) | 최대: 500 | ||||
| 최대차원 높이 조절 (nm) | 최대: 300 | ||||
| X축 각 (°) | -0.2 ~ 0.2 | ||||
| Y축 각 (°) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 디프 | 제1호 | -100 ~ 200 | |||
주문 정보:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO/MPO (여성에서 여성으로) MF: MPO/MPO (남자와 여자) MM: MPO/MPO (남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
121×12 코어 484×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 횡단형 B: TIA568 역형 C: TIA568 크로스 타입 |
5M까지 50M |
|
| 성별 유형 | 하우스 색상 | 펠러 | 커넥터 손실 표준 | 섬유 코어 | 극성 | 섬유 길이 |
MPO 섬유 패치 케이블 적용:
Geehe의 표준 준수:
