제품 상세 정보:
|
| 모델명: | 4 Ｘ 4 LC 섬유 브레이크아웃 케이블 | 다중-모드 클래스: | OM3 |
|---|---|---|---|
| 파이버 모드: | OM3 50/125μm | 접속구의 형태: | MTP, MPO, MTP (정예), MPO (정예) |
| 재킷 색깔: | Magenta/Beige/Aqua/Green/Yellow,Red,etc | LC 연결관 IL: | ≤0.2dB |
| LC 연결관 RL: | ≥30dB | 최소한도 굴곡 반경: | 7.5mm |
| 10G 이더넷 거리: | 850nm에 있는 400m | 40/100G 이더넷 거리: | 850nm에 있는 150m |
| 강조하다: | 두 부분으로 된 MPO 섬유 케이블,16F 100g 음포 케이블,400G 음포 브레이크아웃 케이블 |
||

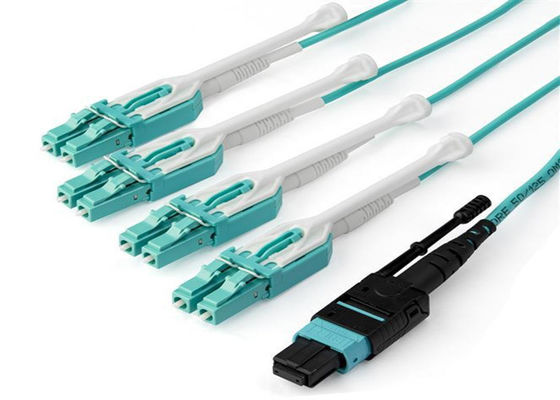

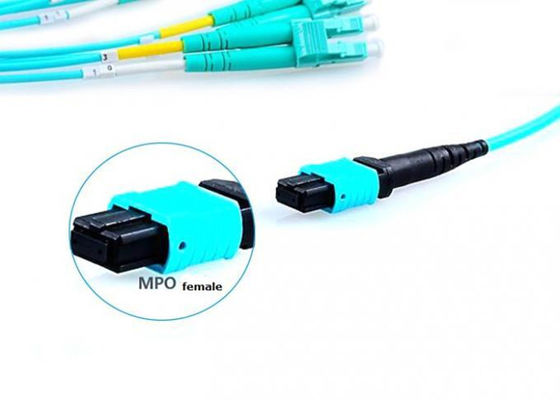

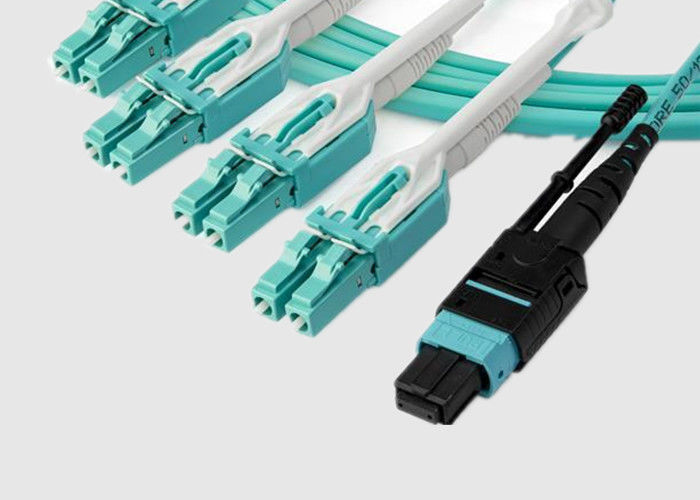

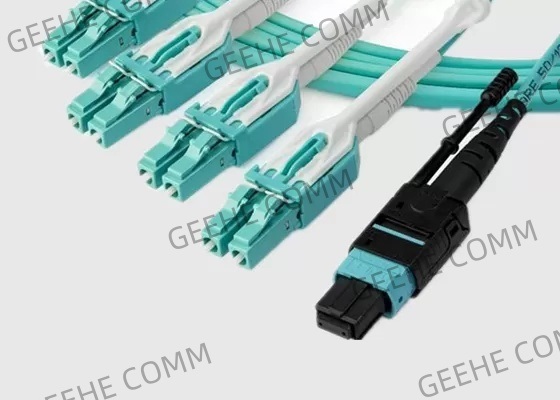

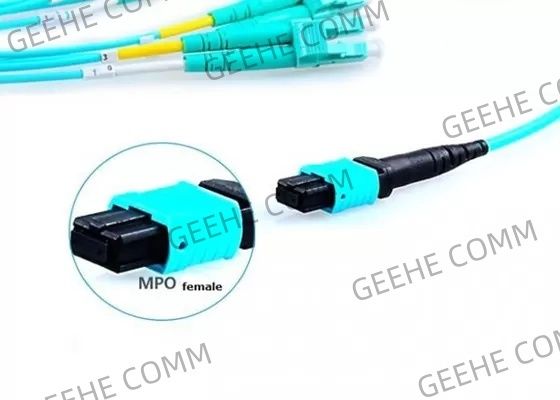

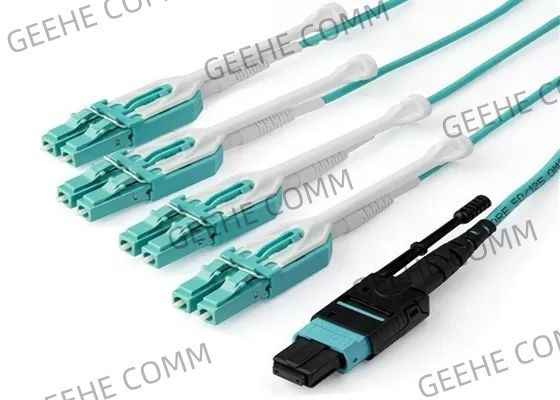

4 x 4 LC 섬유 탈주 케이블에 16F 고밀도 100G 400G 쌍신회로 MPO
기본 정보:
이 MPO 브레이크아웃/팬아웃 광섬유 케이블은 모든 다중 모드 50/125 MTP/MPO 네트워크에 배포할 준비가 되어 있습니다.
MPO HD는 데이터 네트워크 운영의 효율성을 향상시키기 위해 개선된 케이블 관리로 커넥터를 위한 더 많은 공간을 허용하기 때문에 데이터 센터 및 기타 시설에서 사용되는 더 넓은 범위의 애플리케이션 및 고밀도 연결 솔루션을 지원합니다.
다양한 구성을 사용할 수 있으므로 당사 팀은 각각을 특정 요구 사항에 맞게 맞춤화하여 고유한 연결 애플리케이션을 위한 완벽한 솔루션을 보장합니다.
특징 및 장점:
사양 및 매개변수:
16F MPO 광섬유 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
HD 사전 종단 점퍼 케이블 적용:
Geehe의 표준 준수:
