제품 상세 정보:
|
| 모델명: | 여성 MTP MPO 섬유 패치 케이블 | 파이버 모드: | OM2 |
|---|---|---|---|
| 케이블 직경: | 3.0MM | 접속구의 형태: | MTP (정예), MPO (정예) |
| 재킷 색깔: | Magenta/Beige/Aqua/Green/Yellow,Red,etc | 사고 방식: | 850/1300nm |
| MTP 연결관 IL: | 최대 0.35dB (0.15dB Typ.) | 화이버 길이: | 1-500 미터 |
| 설치 인장 하중: | 100 N | 40/100G 이더넷 거리: | 850nm에 있는 150m |
| 강조하다: | 여성이고 여성 MPO 섬유 케이블,OM2 MPO 섬유 케이블,3.0MM MTP 섬유 케이블 |
||

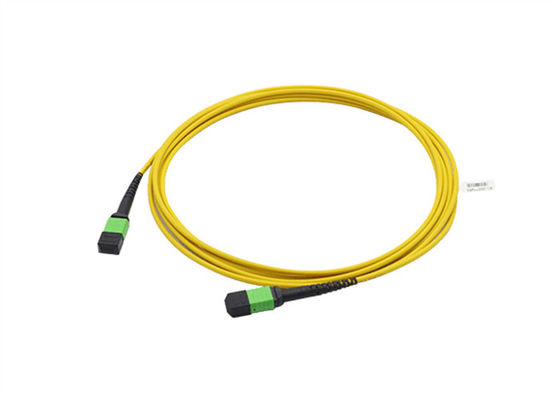

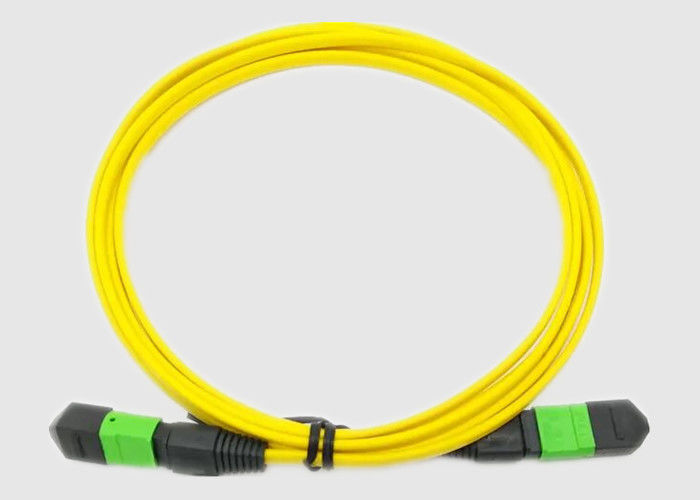

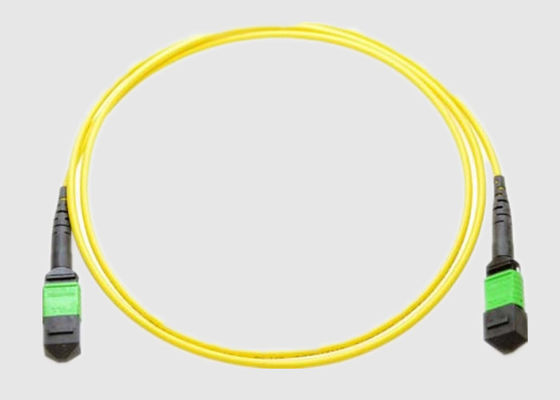

여성 MTP MPO 섬유 헝겊 조각 케이블에 전제 임명 OM2 3.0MM 여성
기본 정보:
이러한 MTP/MPO 패치 케이블은 40G QSFP+ SR4, 40G QSFP+ CSR4 및 100G QSFP28 SR4 광학용으로 설계되었습니다.고밀도 데이터 센터 애플리케이션에서 직접 연결 또는 점퍼로 사용합니다.MPO, MTP 또는 MTP PRO 중에서 선택하십시오.
MTP/MPO 광섬유 패치 코드는 단면 또는 이중과 달리 리본 유형 다중 광섬유 어셈블리에 사용됩니다.하나의 MTP/MPO 광섬유 패치 코드에는 여러 개의 유리 섬유 연결이 있습니다. 예를 들어 4개 섬유, 8개 섬유, 12개 섬유, 24개 섬유, 단일 모드 및 다중 모드(평면/원형)를 사용할 수 있습니다.
틀림없이 당사의 점퍼 케이블은 1310nm, 1490nm, 1550nm 및 1625nm에서 성능 특성화 및 테스트가 필요한 Telcordia GR-1435-CORE, Issue 2와 완벽하게 호환됩니다.
특징 및 장점:
사양 및 매개변수:
MPO 광섬유 케이블 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
MPO 섬유 접속 코드 신청:
Geehe의 표준 준수:
