제품 상세 정보:
|
| 모델명: | MPO LGX 방식 카세트 | 파이버 모드: | OS2 9/125 μm |
|---|---|---|---|
| 섬유 번수: | 12 섬유 | 전면 커넥터 타입: | 12x LC 이중 통신 |
| 후면 커넥터 타입: | 남자인 (핀형인) 2x MPO-12 | 파장을 시험하십시오: | 850/1300nm |
| 화이버 길이: | 1m,3m,5m 또는 OEM | 극성: | A를 타자를 치십시오 |
| 10G 이더넷 거리: | 850nm에 있는 400m | 40/100G 이더넷 거리: | 850nm에 있는 150m |
| 강조하다: | LGX 방식 MPO 카세트,12 섬유 MPO 카세트,두 부분으로 된 MPO 카세트 |
||

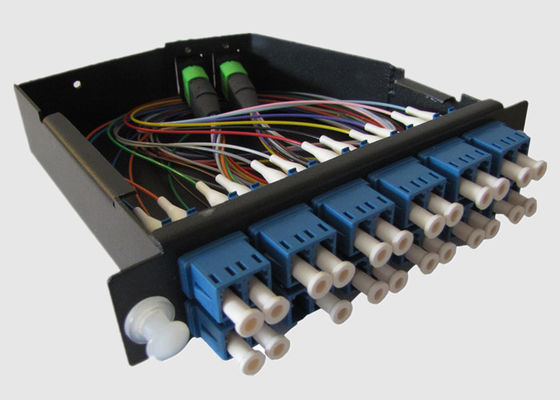

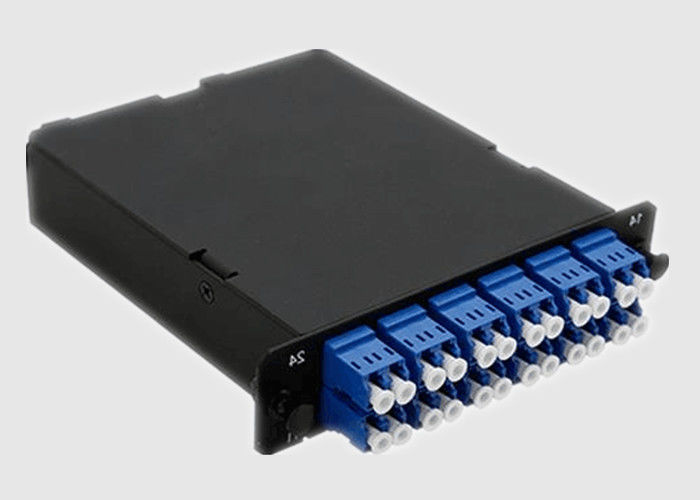

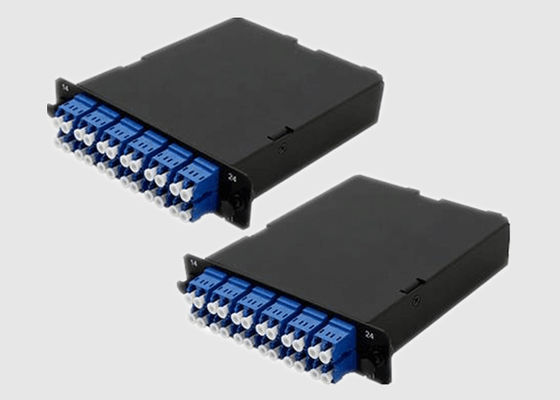

MPO 수 - 6x LC/UPC 듀플렉스 12-광섬유 싱글모드 MPO LGX 스타일 카세트
기본 정보:
MPO 수 - 6x LC/UPC 듀플렉스 카세트판매 가능 MPO 카세트 모듈 / 모듈식 섀시용 MTP 1U 19인치 랙에 슬롯 3개.커넥터 패치를 위해 백본 MPO/MTP를 LC 또는 SC 인터페이스에 상호 연결하는 데 사용되는 OM3.Se의 LC 커넥터 구성과 함께 구매할 수 있습니다.이 카세트 MPO/MTP는 현장 작업을 용이하게 하기 위해 공장에서 종료되고 테스트된 MTP 커넥터로 브레이크아웃을 배포하는 빠르고 효율적인 방법입니다.
커플러라고도 하는 각 광섬유 LC 어댑터는 정밀 정렬 및 수명을 위해 세라믹 슬리브로 제작되었으며 최대 500개의 결합에 사용할 수 있으며 각 LC-MPO 카세트는 TIA 산업 성능 표준에 따라 테스트됩니다.
특징 및 장점:
사양 및 매개변수:
16F MPO 광섬유 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
MC-2xMPO/M-12xDLC-24OM3-A: MPO 광섬유 카세트, 2x MPO-12 Male to 12x LC/UPC Duplex, 24 Fibers Multimode OM3, Type A, Key up-Key down
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
MPO 카세트애플리케이션:
Geehe의 표준 준수:
RoHS 인증서:
