제품 상세 정보:
|
| 모델 이름: | MPO 광섬유 케이블 | 섬유 코어: | 4, 8,12, 16, 24, 48, 72, 96 코어 크기 사용 가능 |
|---|---|---|---|
| 섬유 직경: | 2.0mm | 커넥터 유형: | MPO, SC, SC/APC, LC, LC/APC, ST, FC, FC/APC 커넥터 옵션 |
| 재킷 색상: | 베이지 색/아쿠아/녹색/노란색 등 | 섬유 자켓 소재: | 라이저 (OFNR), 충실 (OFNP), LSZH |
| 섬유 길이: | 1m 또는 귀하의 요청으로 | 섬유 유형: | 단일 모드 (OM3, OM4, OM5는 선택 사항입니다) |
| 파장: | 850nm/1310nm/1550nm | 장기 인장 하중: | 50N |
| 강조하다: | 2.0 밀리미터 MPO 섬유 케이블,2.0 밀리미터 음포 12 섬유 케이블,2.0 밀리미터 음포 브레이크아웃 케이블 |
||

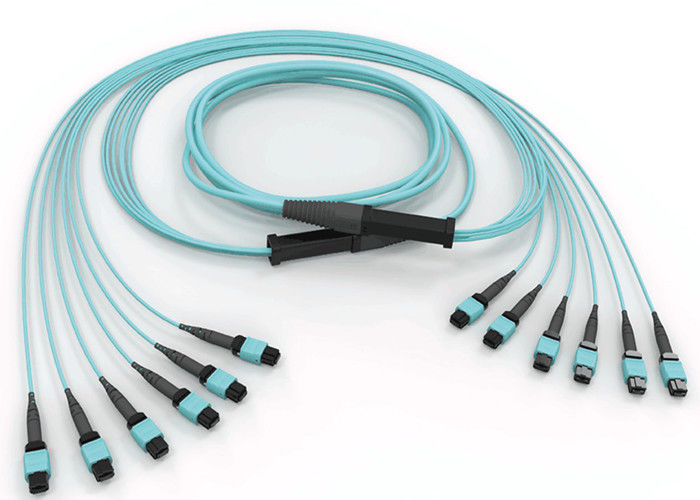

12 코어 OM3 단일 모드 표준 2.0mm 브레이크아웃 MPO 광섬유 케이블
간략한 설명:
* 12 및 24 섬유 옵션 제공
* 산업 표준 커넥터 하우징
* 길이 맞춤형 광섬유 케이블
* 추가적인 섬유 라우팅 기능을 위한 부츠 제공
* 케이블 어셈블리는 배송 전에 100% 품질 테스트를 거침
* 저손실 옵션 제공
* 원형 자켓 내부에 여러 리본 적층
* 루프백 어댑터 제공
* 단일 섬유 커넥터용 표준 2.0mm 퓨르케이션
주요 특징 및 장점:
* 산업 표준 커넥터 하우징
* 구현 단순화
* 기존에 설치된 다른 케이블과 호환
* MTP/MPO 루즈 튜브 트렁크 사전 종단 광섬유 케이블
* 당사의 광섬유 케이블은 4, 8, 12, 16 및 24 코어 옵션으로 제공됩니다.
* 산화 및 열화에 강한 PVC 케이블
사양 및 매개변수:
광섬유 성능:
| MPO 커넥터 | 표준 Sm | 저손실 Sm | 표준 Mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | ≥60 (APC) (8 각도 연마) |
≥20 (PC) | |||
| ≥50 (PC) | — | ||||
| 수/암(dB) | 수: 핀 포함, 암: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3 (최대 66N) | ||||
| 진동(dB) | ≤0.3 (10-55Hz) | ||||
| 열 사이클(dB) | ≤0.3 (-40~75℃, 21사이클) | ||||
단면 기하학적 매개변수:
| 항목 | 사양 | ||||
| SM | MM | ||||
| RX(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대 차이 높이 전체(nm) | 최대: 500 | ||||
| 최대 차이 높이 인접(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(암-암) MF: MPO/MPO (수-암) MM: MPO/MPO (수-수) |
L: 저손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 통과형 B: TIA568 역형 C: TIA568 교차형 |
5M ~ 50M |
|
| 성별 유형 | 하우징 색상 | 페룰 | 커넥터 손실 표준 | 섬유 코어 | 극성 | 섬유 길이 |
MPO-MTP 적용:
* 데이터 센터 시스템 배선
* MPO-MPO 또는 MPO-브레이크아웃 종단
* 광섬유 “백본”에 대한 헤드 엔드 종단
* 광섬유 랙 시스템의 종단
* 40G 및 100G 광학 시스템, QSFP 모듈
