제품 상세 정보:
|
| 모델명: | MPO 광섬유 케이블 | 섬유 핵심: | 이용 가능한 4, 8,12, 16, 24, 48, 72, 96개 핵심 사이즈 |
|---|---|---|---|
| 파이버 직경: | 2.0 밀리미터 | 접속구의 형태: | MPO, SC, SC / APC, LC, LC / APC, ST, FC, FC / APC 연결기 선택 |
| 재킷 색깔: | Beige/Aqua/Green/Yellow,etc | 섬유 재킷 소재: | 라이저 (OFNR), 충실 (OFNP), LSZH |
| 화이버 길이: | 1m 또는 당신의 요구로서 | 섬유형: | 단일모드 (OM3, OM4, OM5가 선택적입니다) |
| 사고 방식: | 850nm/1310nm/1550nm | 장기 인장 하중: | 50 N |
| 강조하다: | 2.0 밀리미터 음포 광섬유 케이블,1m MPO 섬유 케이블,라이저 OFNR MPO 섬유 케이블 |
||

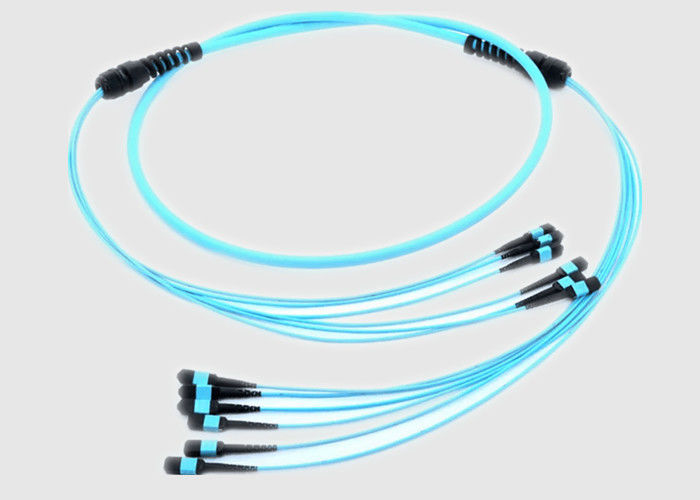

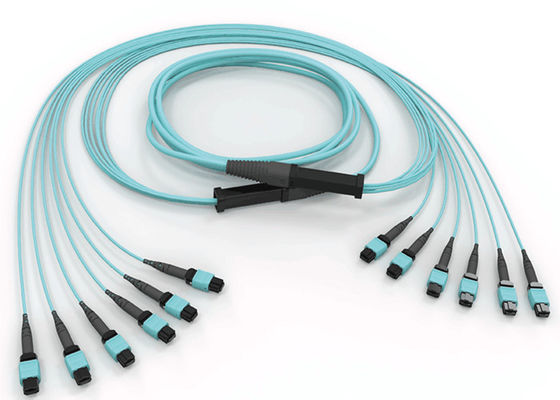

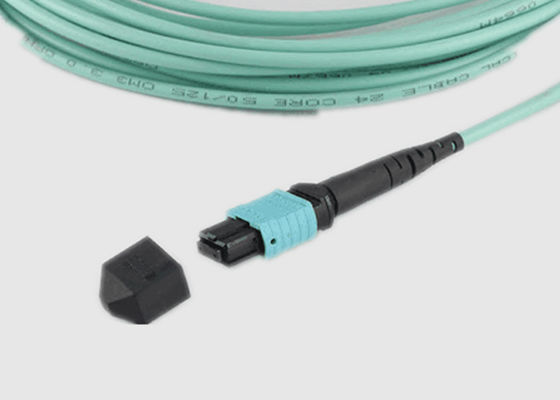

12 코어 OM3 단일 모드 표준 2.0mm 브레이크아웃 MPO 광섬유 케이블
간단한 설명:
* 12- 및 24-파이버 옵션 사용 가능
* 업계 표준 커넥터 하우징
* 절단된 길이의 광섬유 케이블
* 추가 광섬유 라우팅 기능을 위해 부츠 사용 가능
* 케이블 어셈블리는 배송 전에 100% 품질 테스트를 거쳤습니다.
* 저손실 옵션 사용 가능
* 라운드 재킷 내부에 여러 개의 리본이 쌓여 있음
* 루프백 어댑터 사용 가능
* 단일 광섬유 커넥터용 표준 2.0mm 분기점
주요 기능 및 이점:
* 산업 표준 커넥터 하우징
*구현 단순화
* 다른 사전 설치된 케이블과 호환 가능
* MTP/MPO 느슨한 튜브 트렁크 사전 종단 광섬유 케이블
*당사의 광섬유 케이블은 4, 8, 12, 16 및 24코어 옵션으로 제공됩니다.
* 산화 및 열화에 강한 PVC 케이블
사양 및 매개변수:
광섬유 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
MTP 응용 프로그램에 MPO:
* 데이터 센터 시스템 배선
* MPO-MPO 또는 MPO-Breakout 종단
* 광섬유 "백본"에 대한 헤드 엔드 종단
* 파이버 랙 시스템 종료
* 40G 및 100G 광학 시스템, QSFP 모듈
