제품 상세 정보:
|
| 모델명: | MPO-MPO 다중 모드 8-섬유 케이블 | 섬유 핵심: | 8 핵심, 12 핵심 또는 24 핵심 |
|---|---|---|---|
| 케이블 직경: | 마이크 케이블 트렁크 맥스 OD 24는 팻치리드 맥스 OD 24가 3.0 ± 0.1 밀리미터를 공동을 만드는 4.5 ± 0.3 밀리미터를 공동을 만듭니다 | 접속구의 형태: | LC UPC 이중 통신에 대한 MPO |
| 재킷 색깔: | 연한 녹청색 / 녹색 / 노랑, 기타 등등 | 섬유 재킷 소재: | 라이저 (OFNR), 충실 (OFNP), LSZH |
| 단열재: | 충실, 라이저 | 섬유형: | 멀트 방식 (OM3, OM4, OM5가 선택적입니다) |
| 광택이 있는 유형: | UPC에 UPC | 케이블 조립 길이: | 1 내지 150 미터 |
| 강조하다: | 144 섬유 MPO 섬유 케이블,100G MPO 섬유 케이블,144 섬유 100g 음포 케이블 |
||

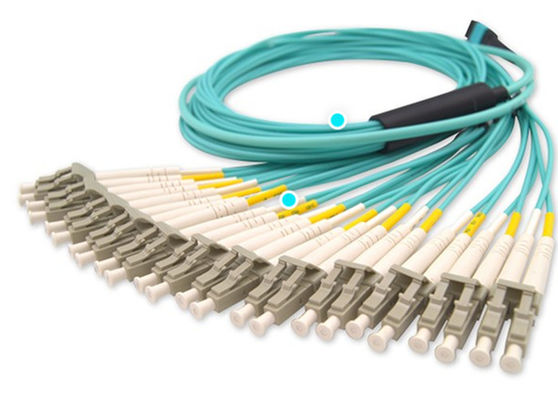

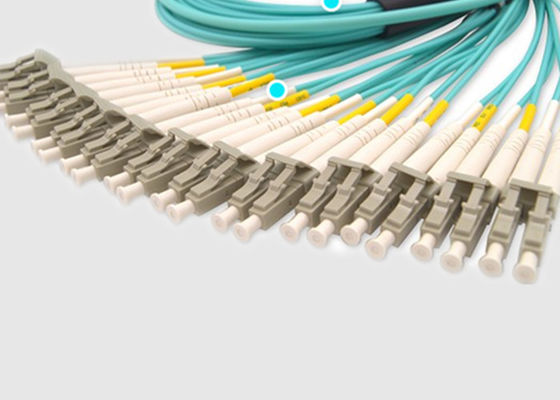

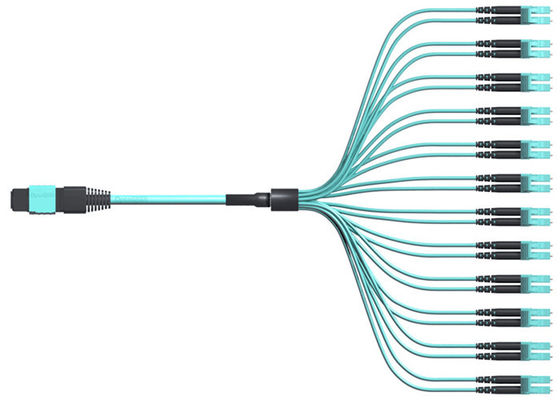

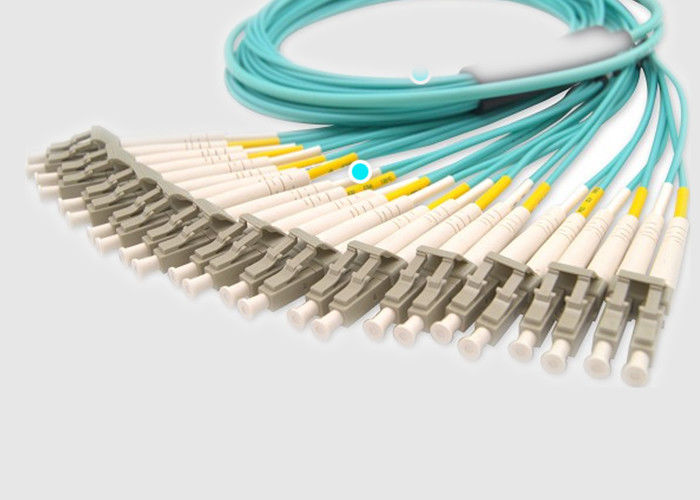

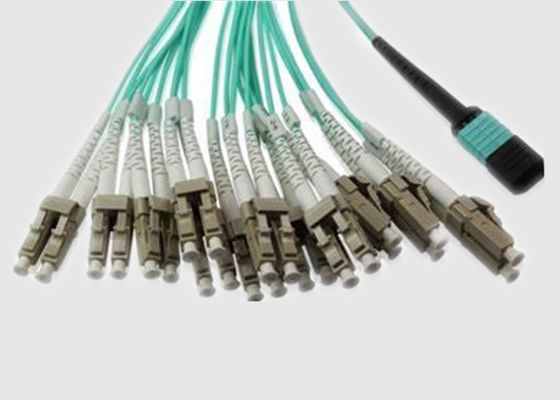

24-144 섬유 OM3 LC Dulpex 40/100G MTP/MPO 광섬유 패치 케이블
MPO-MPO 케이블 판매 포인트:
MPO24xFibers 페룰 케이블 어셈블리는 레거시 비병렬 광학 4/8/10/16G 이더넷/파이버 채널 프로토콜 네트워크를 위한 40/100G 호환 인프라를 제공하는 24x파이버 페룰 MPO-LC 모듈과 함께 사용할 수 있습니다.
어셈블리는 이중 재킷 4.5mm OD MicroCable 구조를 사용하는 트렁크와 단일 재킷, 3mm OD MicroCable 구조를 사용하는 패치 리드로 주요 2가지 표준 변형으로 제공됩니다.MIcroCable의 작고 컴팩트한 크기는 고밀도 데이터 센터 애플리케이션에 이상적입니다.
주요 기능 및 이점:
사양 및 매개변수:
광섬유 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) | PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) | L: 낮은 손실 B: 표준 손실 | 12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 | A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 | 500만 ~ 5천만 | |
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
MPO 케이블 응용 프로그램에 MPO:
