제품 상세 정보:
|
| 모델명: | 4x LC에 대한 MPO는 섬유 브레이크아웃 케이블을 이중화합니다 | 파이버 모드: | OM3 (50/125) |
|---|---|---|---|
| 케이블 직경: | 3.0MM | 접속구의 형태: | 여성인 MPO - LC는 이중화합니다 |
| 재킷 색깔: | Magenta/Beige/Aqua/Green/Yellow,Red,etc | 사고 방식: | 850/1300nm |
| 화이버 길이: | 1m,3m,5m 또는 OEM | 최소한도 굴곡 반경: | 7.5mm |
| 설치 인장 하중: | 100 N | 40/100G 이더넷 거리: | 850nm에 있는 150m |
| 강조하다: | 4x LC에 대한 MPO는 섬유 브레이크아웃 케이블을 이중화합니다,8 섬유 OM3 섬유 브레이크아웃 케이블 |
||
네트워크를 위한 MPO 남성 싱글모드 9/125 MPO 광섬유 연결관에 MPO 여성
빠른 개요:
* 1-864 사전 종단 케이블 어셈블리 사용 가능
* 다음과 같은 섬유 유형으로 설계 가능: SM, 굽힘 둔감 SM;62.5µm MM, 50µm(OM2) 및 50µm 레이저 최적화(OM3/OM4)
* 1G/10G/40G/100G 솔루션용 리본 섬유의 빠르고 쉬운 종단을 용이하게 하는 12F/8F MPO 리본 어셈블리 사용 가능
* 사용자 정의 가능한 종단 및 케이블 옵션 사용 가능
* 스미토모의 Flexible MPO 커넥터와 함께 사용 가능하여 현장에서 성별 및 극성 변경 및 푸시-풀 작업이 가능합니다.
* 라이저, 플레넘 및 LSZH 옵션 사용 가능
* 모든 산업 표준 커넥터 구성을 지정할 수 있습니다.

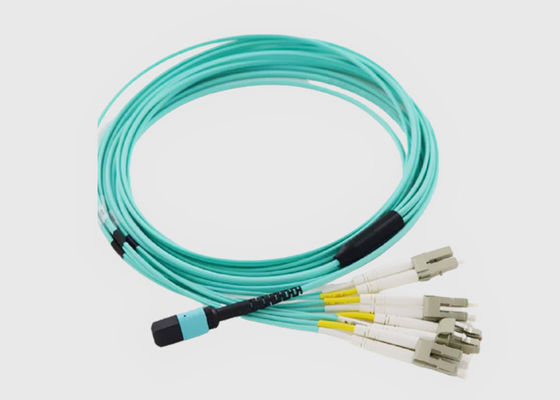

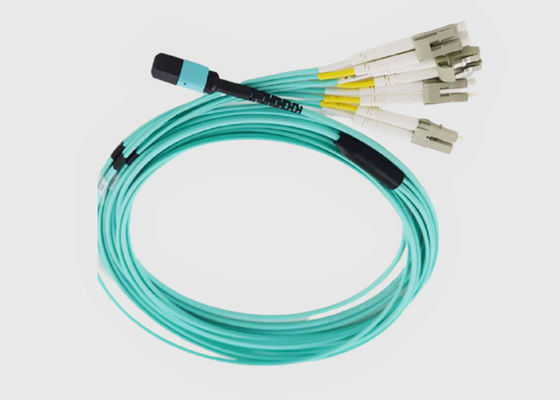

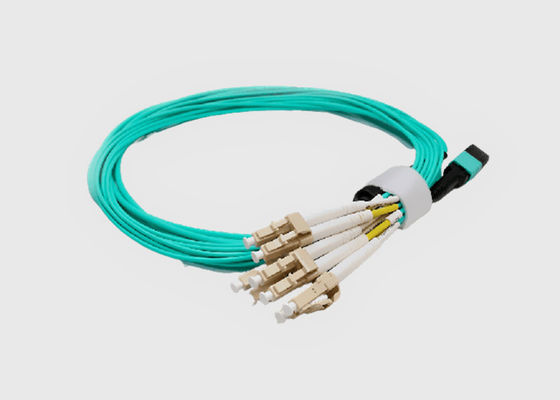

Geehe의 MF-MPO/F-4xDLC-OM3-x MB-LS는 공장에서 사전 종단 처리된 MPO에서 4xLC Duplex 50/125 10G OM3 브레이크아웃 케이블로 사용자에게 일관된 품질, 훨씬 빠른 설치 및 더 간단한 케이블 관리의 이점을 제공합니다.이 MPO 브레이크아웃 케이블은 MPO 암 커넥터 1개와 다른 쪽 끝에 있는 4xLC 이중 광섬유 커넥터로 구성됩니다.MPO 하네스 케이블은 8코어 OM3 광섬유를 사용하여 40Gbps를 완전히 전송합니다.10Gbps로 전송하는 각 방향의 4개의 광섬유.광섬유 하네스 케이블은 방법 B(교차 연결) 극성을 준수하며 요청 시 MTP 커넥터를 사용할 수 있습니다.이 OM3 MPO - 4xLC 이중 하네스 케이블은 100G QSFP28 SR4 - 25G SFP28 SR 또는 40G QSFP SR4 - 10G SFP+ SR 트랜시버 상호 연결에 사용하기에 적합합니다.
MPO 광 케이블 기능 및 이점:
사양 및 매개변수:
MPO 광섬유 케이블 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
LC 레거시 주문 정보:
| 커넥터 끝 | 방법 | 케이블 구성 | 케이블 색상 | 케이블 직경 | 케이블 길이(m) | ||||
| LC에서 LC로 | 9 | OS1/OS2 | NS | 듀플렉스 | 와이 | 노란색 | 2.4mm | 1 | |
| 7A1 | G.657A1 | 박사 | 이중 라이저 | NS | 아쿠아 | 3.0mm | 2 | ||
| 7A2 | G.657A2 | DP | 듀플렉스 플레넘 | NS | 보라 | 삼 | |||
| 옴3 | 옴3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
MPO 섬유 접속 코드 신청:
Geehe의 표준 준수:
