제품 상세 정보:
|
| 모델명: | 카세트 모듈 MTP / MPO 섬유 브레이크아웃 케이블 | 파이버 모드: | OS2 9/125 μm |
|---|---|---|---|
| 섬유 번수: | 12 섬유 | 전면 커넥터 타입: | 6 Ｘ LC 이중 통신 |
| 후면 커넥터 타입: | 1 Ｘ MPO-12 말레 (핀네드) | 파장을 시험하십시오: | 850/1300nm |
| 화이버 길이: | 1m,3m,5m 또는 OEM | 극성: | A를 타자를 치십시오 |
| 10G 이더넷 거리: | 850nm에 있는 400m | 40/100G 이더넷 거리: | 850nm에 있는 150m |
| 강조하다: | MPO 섬유 브레이크아웃 케이블 Cassette,6xLC는 Lc 카세트에 음포 카세트 패치 Panel,12 섬유 음포를 이중화합니다 |
||

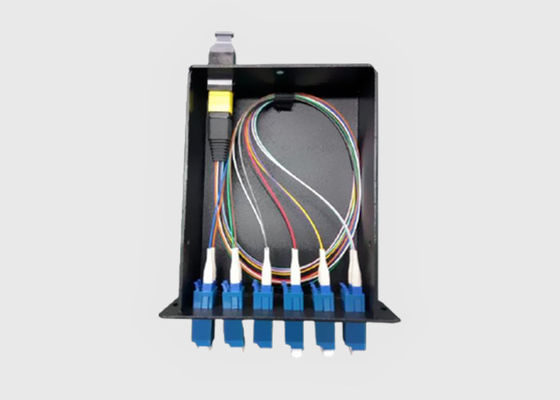

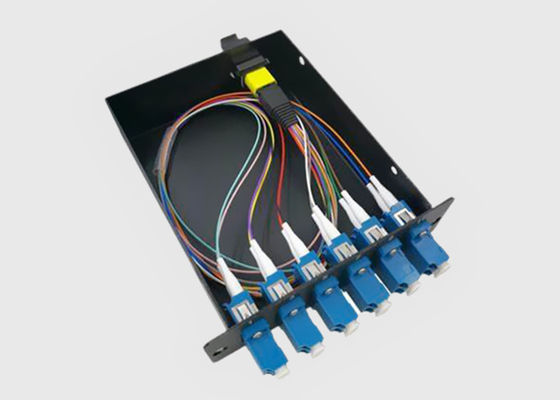

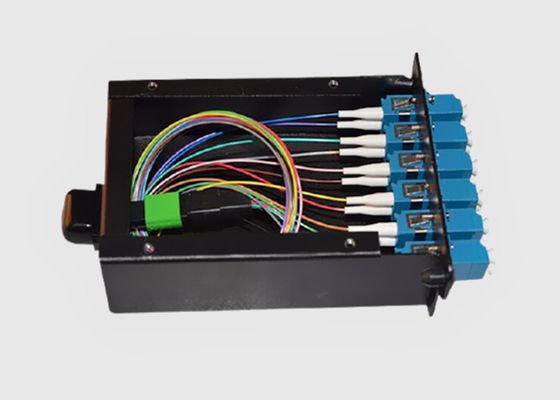

12 광섬유 사전 설치된 6 이중 LC 어댑터 MTP/MPO 광섬유 브레이크아웃 케이블
기본 정보:
12개의 LC 커넥터가 있는 당사의 10GB OM4 MPO 카세트는 최소한의 교육으로 데이터 센터, 스토리지 네트워크 및 근거리 통신망용으로 설계된 고밀도, 공간 절약형 사전 종단 및 테스트를 거친 MPO-LC 브레이크아웃 케이블로 제조됩니다.MPO/MTP 백본을 LC 패치 코드와 상호 연결하는 데 사용됩니다.멀티모드 OM1(62.5/125), OM3/OM4(50/125) 및 싱글모드 OS2(9/125)에서 사용 가능합니다.
TIA/EIA-568-C.3 및 ISO/IEC 11801 및 IEC-61754-7 및 EIA/TIA-604-5 - MTP/MPO에 대한 불만 사항.
특징 및 장점:
고밀도 이지 플러그 카세트 모듈
-- 1U당 최대 96개의 광섬유, 4U 랙마운트 패치 패널당 384개의 광섬유를 마운트합니다.
플러그 앤 플레이 MTP/MPO 케이블링 솔루션
-- Optec의 랙마운트 패치 패널과의 통합을 위한 유연성
설치 용이 및 우수한 추적성
-- 각 포트에 대한 삽입 손실 값이 인쇄된 채널 레이블 및 데이터 레이블
TIA/EIA 및 IEC 표준을 능가하는 검증된 성능
-- 공장에서 종료되고 공장에서 테스트된 MTP/MPO에서 LC 히드라 어셈블리로 사전 설치됨
간편한 사용, 편리한 설치
-- 후면에 광섬유 MTP/MPO 어댑터와 전면 패널에 LC 어댑터가 사전 설치되어 있습니다.
현장 종료 제거
-- 인건비 절감 및 케이블 관리 용이성 향상
사양 및 매개변수:
16F MPO 광섬유 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
MC-2xMPO/M-12xDLC-24OM3-A: MPO 광섬유 카세트, 2x MPO-12 Male to 12x LC/UPC Duplex, 24 Fibers Multimode OM3, Type A, Key up-Key down
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
MPO 카세트애플리케이션:
Geehe의 표준 준수:
RoHS 인증서:
