제품 상세 정보:
|
| 모델명: | 12×LC 두 부분으로 된 광섬유 교환 카세트 | 파이버 모드: | OS2 9/125 μm |
|---|---|---|---|
| 섬유 번수: | 24개 섬유 | 전면 커넥터 타입: | 12 Ｘ LC 이중 통신 |
| 후면 커넥터 타입: | 1 Ｘ MPO-24 말레 (핀네드) | 파장을 시험하십시오: | 850/1300nm |
| 화이버 길이: | 1m,3m,5m 또는 OEM | 극성: | A를 타자를 치십시오 |
| 10G 이더넷 거리: | 850nm에 있는 400m | 40/100G 이더넷 거리: | 850nm에 있는 150m |
| 강조하다: | 12×LC 광섬유 교환 카세트,12×LC 두 부분으로 된 섬유 플러그반 카세트,MPO 12×LC 섬유 플러그반 카세트 |
||

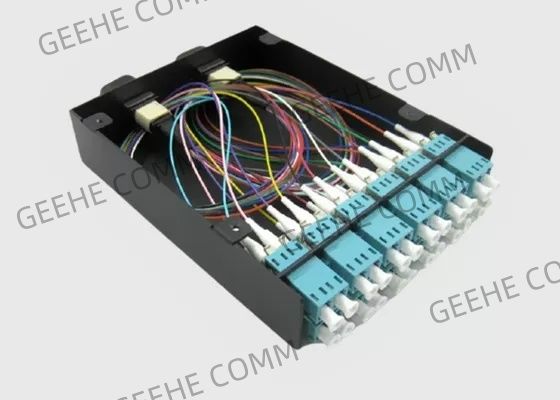

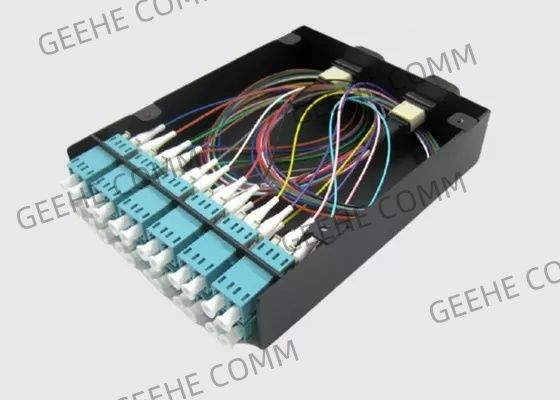

MTP/MPO 광섬유 브레이크아웃 케이블 12×LC 이중 광섬유 교환 카세트
기본 정보:
MPO Fiber Optic eXchange Cassette는 모든 유형의 코드를 수용하여 스플라이스 트레이를 제거하고 케이블을 카세트에 빠르고 안전하고 우아하게 종단합니다.흰색 ABS 몸체는 섬유 색상에 대한 탁월한 가시성을 제공하며 착탈식 스플라이스 셔틀은 설치가 훨씬 편리합니다.eXchange Cassette는 사용자가 어디에나 장착할 수 있도록 몸체에 벽 장착 구멍이 있습니다.
모든 케이블 유형(Air Blown Fiber 튜브 포함)을 수용하는 것 외에도 진입점은 MPO 어댑터 포트로 두 배가 되어 카세트를 MPO 카세트로 변환할 수 있는 유연성을 제공합니다.LC 어댑터는 닫혀 있으며 패치 패널에 설치한 후에도 전면판을 제거할 수 있어 내부 커넥터를 쉽게 청소하거나 수리할 수 있습니다.
특징 및 장점:
– 빠르고 쉬운 설치를 위한 플러그 앤 플레이 디자인
-PC + ABS 소재로 가볍고 우수한 밀봉 성능, 충분히 강함
– 도구가 필요 없는 모듈 조립
– 좋은 외관, 대량 배치에 대한 비용 절감
– 성능과 신뢰성을 보장하기 위해 공장에서 종료되고 100% 테스트
– 곡률반경을 확보하기 위한 적절한 설계와 소형화
– 12 LC 듀플렉스 어댑터로 라벨링을 위한 공간 확보
사양 및 매개변수:
16F MPO 광섬유 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) |
PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
MC-2xMPO/M-12xDLC-24OM3-A: MPO 광섬유 카세트, 2x MPO-12 Male to 12x LC/UPC Duplex, 24 Fibers Multimode OM3, Type A, Key up-Key down
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -NS | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) |
L: 낮은 손실 B: 표준 손실 |
12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 |
A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 |
500만 ~ 5천만 |
|
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
MPO 카세트애플리케이션:
Geehe의 표준 준수:
RoHS 인증서:
