제품 상세 정보:
|
| 모델 이름: | 이중 창 광섬유 커플러 | 광 결합기 구성 유형 : 1x2 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 기능: | 섬유 분배 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | PM 섬유 케이블 |
| 패키지 종류: | 스틸 튜브 | 구성 유형: | 1x2 |
| 강조하다: | 단일모드 1x2 광 결합기,듀얼 윈도우 광섬유 Coupler,2x2 듀얼 윈도우 FBT 연결기 |
||

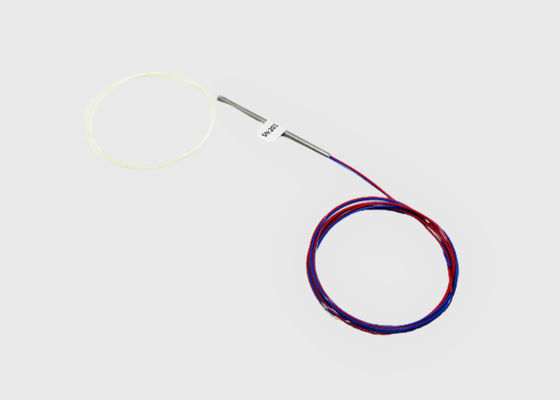

철강관 단일 모드 1x2, 2x2 듀얼 윈도우 광섬유 결합기 (FBT 결합기)
광학 결합기 간략한 소개:
광섬유 FBT 스플리터 또는 커플러 (SM,1310 ~ 1550 nm) 는 광섬유 시스템에서 단일/다중 입구에서 단일/다중 출구로 양방향으로 광 신호를 결합하거나 분산하도록 설계되었습니다.FBT 스플리터 (FBT splitter) 는 정밀 기술을 사용하며 단일 모드 광 결합기 (스플리터) 는 케이블 텔레비전 네트워크, 수동 광 네트워크 (PON),제어 및 측정 장비, 지역 네트워크 및 통신.
이 단일 모드 듀얼 윈도우 FBT 스플리터 또는 커플러는 1310 nm 및 1550 nm의 파장에서 작동하며 낮은 양극화 의존 손실 (PDL) 및 낮은 삽입 손실을 가지고 있습니다. 또한,고객은 FBT 스플리터에 필요한 결합 비율을 지정할 수 있습니다..
1 × 2 광섬유 결합기 특징 및 이점:- 네
1) 낮은 삽입 손실
2) 낮은 PDL
3) 콤팩트 디자인
4) 좋은 채널 간 통일성
5) 높은 방향성
6) 높은 신뢰성 및 안정성
7) 다양한 결합 비율이 있습니다.
이중 창 넓은 브랜드 결합기 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1550 | ||||
| 운영 대역폭 (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 30.70~4.40≤2.5 | 30.50~4.60/≤2.8 | |||
| 30/70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 20/80 | 60.80~7.40/≤1.2 | 60.50~7.70/≤1.2 | |||
| 10/90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5/95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 3/97 | 140.60~15.50/≤0.3 | 130.60~16.05/≤0.4 | |||
| 2/98 | 160.60~17.90/≤0.25 | 150.60~18.20/≤0.3 | |||
| 1/99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| 수익 손실 (dB) | ≥55 | ≥45 | |||
| 지침 (dB) | ≥55 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
* 위의 사양은 커넥터 없이
* 고객 요청에 따라 다른 사양이 가능합니다.
주문 정보:
| 백혈구... | X- | X2- | 35- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 사용자 정의 |
121x2 222x2 |
351310/1550nm | 0101:99 0202:98 ... 5050:50 |
11m x: 사용자 정의 |
25250μM 섬유 09:900μM 느슨한 섬유 | 한국어: 한국어: 한국어: 한국어 00: 연결 장치가 없습니다. |
A: A B: B C:C |
|
| 등급 | 항구 번호 | 작동 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 연결 유형 | 차원 |
EX:WBC-P-12-35-50-1-09-0-B
2×2 Fiber Optic Coupler 응용 프로그램:
FTTx 시스템
LAN, WAN 및 지하철 네트워크
아날로그/디지털 수동 광망
장거리 통신
미니 크기의 송신기/ 수신기 모듈
광통신 시스템
광통신 시스템
광학 전력 분배 시스템
광섬유 센서
광학 시험 시스템
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
