제품 상세 정보:
|
| 모델명: | Mpo 커넥터 광섬유 | 섬유심: | 8코어, 12코어 또는 24코어 |
|---|---|---|---|
| 파이버 직경: | 3.0 밀리미터 | 커넥터 유형: | MTP,MPO , MTP(엘리트),MPO(엘리트) |
| 재킷 색: | 베이지/아쿠아/그린/옐로우 등 | 섬유 자켓 소재: | 라이저(OFNR), 플레넘(OFNP), LSZH |
| 화이버 길이: | 1m 또는 귀하의 요청으로 | 섬유 유형: | 단일 모드(OM3, OM4, OM5는 선택 사항임) |
| 파장: | 850nm/1310nm/1550nm | 신청: | 광 증폭기, 파이버 레이저 |
8F OM4 2mm OD MPO(F)-MPO(F) B형 OFNP 저손실 13m
간단한 설명:
* 삽입 손실 유형은 Standard, Elite / Low Loss에서 사용 가능
* 8, 12, 24, 48 코어에서 사용 가능한 파이버 수
* MTP/MPO 커넥터 유형 사용 가능: 남성, 여성, 남성 대 여성
* 광섬유 유형은 SM(G652D, G657A1, G657A2), MM(OM3, OM4)에서 사용 가능
* 케이블 자켓 유형은 OFNR, LSZH, OFNP에서 사용 가능
* 다중 광섬유 커넥터 유형은 MTP, APC가 있는 MPO 또는 PC 연마 유형에서 사용할 수 있습니다.
* 케이블 길이는 1~999m, 사용자 정의 가능
* 케이블 타입은 원형, 리본 선택 가능
* 파이버 라우팅 개선 및 단순화, 파이버 관리 공간 감소
* IEC-61754-7 준수;EIA/TIA-604-5(FOCIS 5) 표준.
주요 기능 및 이점:
* 각진 부팅이 있는 MPO 커넥터
* 원형, 타원형 및 베어 리본 섬유 케이블 어셈블리에 이상적
* 고성능 IL 및 RL
* 재연마를 위해 하우징을 제거할 수 있음
* 푸시-풀 탭이 있는 어댑터에서 분리 가능
* 45도, 90도, 플렉서블 부팅 가능
* 높은 기계적 및 내열성
사양 및 매개변수:
광섬유 성능:
| MPO 커넥터 | 표준 SM | 저손실 SM | 표준 mm | 저손실 Mm | |
| 삽입 손실 | 일반(dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| 최대(dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| 반사 손실(dB) | APC의 경우 ≥60 (8각 광택) | PC의 경우 ≥20 | |||
| PC의 경우 ≥50 | — | ||||
| 남성/여성(dB) | 남성: 핀 포함, 여성: 핀 없음 | ||||
| 인장 강도(dB) | ≤0.3(최대 66N) | ||||
| 진동(dB) | ≤0.3(10-55Hz) | ||||
| 열 주기(dB) | ≤0.3 (-40~75℃, 21주기) | ||||
단면의 기하학적 매개변수:
| 안건 | 투기 | ||||
| 에스엠 | MM | ||||
| 수신(mm) | 최소 2000 | ||||
| RY(mm) | 최소 5 | ||||
| 섬유 높이(nm) | 1000-3500 | ||||
| 최대차이전체 높이(nm) | 최대: 500 | ||||
| 최대차이높이 조정(nm) | 최대: 300 | ||||
| X축 각도( °) | -0.2 ~ 0.2 | ||||
| Y축 각도( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 0.2 | |||
| 코어 딥 | 해당 없음 | -100 ~ 200 | |||
주문 정보:
| MPO | -더블 엑스 | -더블 엑스 | -더블 엑스 | -엑스 | -더블 엑스 | -엑스 | -더블 엑스 |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO /MPO(여성에서 여성으로) MF: MPO/MPO(남성에서 여성으로) MM: MPO/MPO(남성에서 남성으로) | L: 낮은 손실 B: 표준 손실 | 12:1×12 코어 48:4×12 코어 72:6×12 코어 96:8×12 코어 | A: TIA568 관통형 B: TIA568 반전 유형 C: TIA568 크로스 타입 | 500만 ~ 50M | |
| 성별 유형 | 하우징 색상 | 물미 | 커넥터 손실 기준 | 섬유 코어 | 극성 | 섬유 길이 |
신청:
애플리케이션 및 관련 표준
어레이 트렁크 케이블
어레이 파이버 대 단일 파이버 팬아웃 및 카세트
고밀도 카드 에지 액세스
광학 스위칭 프레임 간 연결

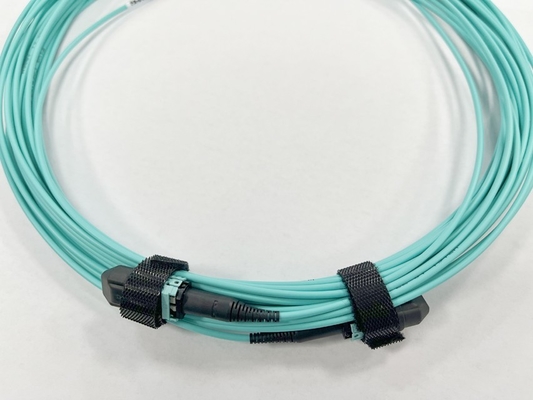

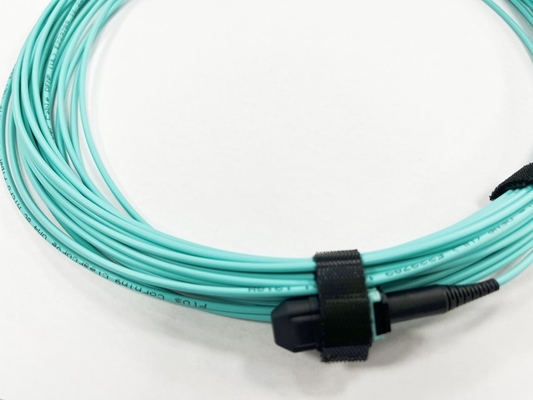

MPO 사진:
