제품 상세 정보:
|
| 모형 이름:: | 광섬유 떠꺼머리 | 섬유의 번호: | 12의 핵심 |
|---|---|---|---|
| 지름: | 0.9/2.0/3.0mm | 연결기: | SC / 자동 위상 조정 |
| Outsheath: | LSZH | 최후 얼굴 유형: | PC, UPC, APC |
| 케이블 색: | 황색, 물, 자주색, 보라빛 주문을 받아서 만드는 | 섬유형: | SM/OM1/OM2/OM3/OM4 |
| 최소한도 굴곡 반경: | 30 mm/10 mm | 짝지어주는 시간: | >1000 |
| 강조하다: | 0.9 밀리미터 SC UPC 땋아 늘인 머리,0.9 밀리미터 단일모드 파이버 피그테일,LSZH 단일모드 파이버 피그테일 |
||

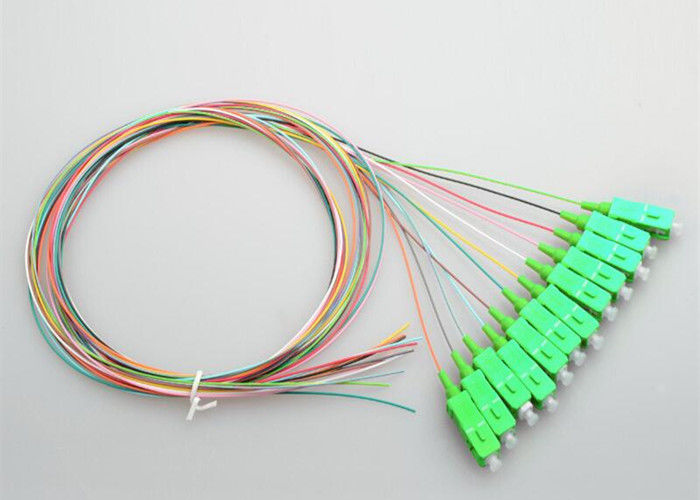

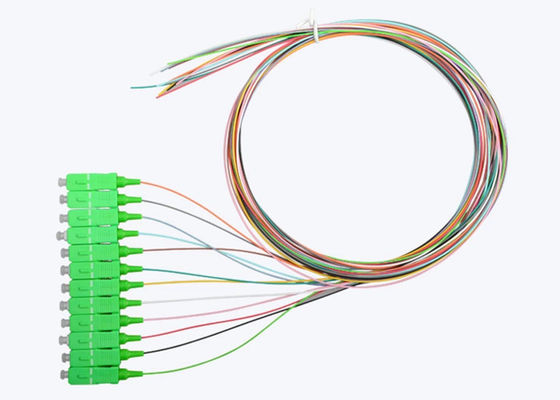

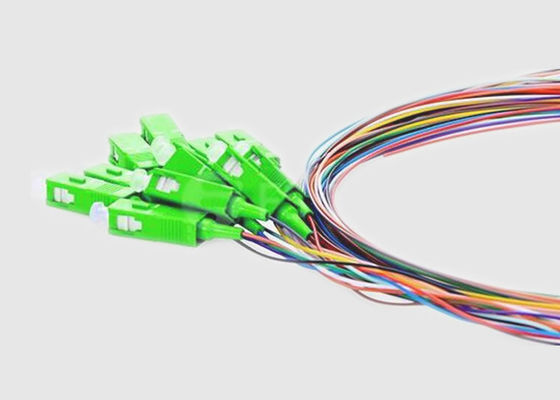

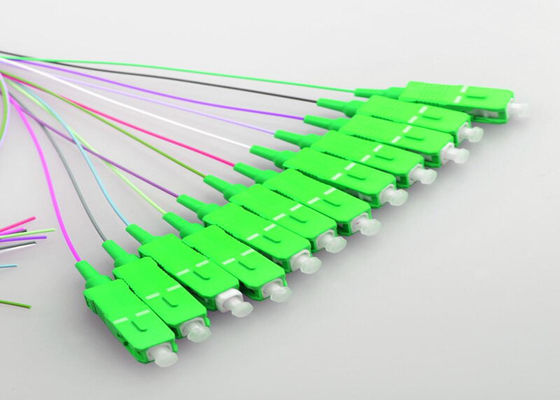

Sc/UPC 단일 모드 12 팩 멀티 컬러 세라믹 페룰 광섬유 땋은 머리
파이버 피그테일이란?
광섬유 피그테일은 일반적으로 다중 광섬유 트렁크의 단일 광섬유로 접합되는 융합이 발생하는 한쪽 끝에 미리 설치된 광 커넥터를 가지고 있습니다.땋은 머리에는 암 또는 수 커넥터가 있을 수 있습니다.광섬유 땋은 머리는 일반적으로 접합하기 위해 재킷을 벗은 다음 광섬유 접합 트레이에서 보호합니다.
한쪽 끝에서만 종단 처리된 케이블 어셈블리는 일반적으로 다중 모드 또는 단일 모드 광섬유로 제조되고 SC, SC/APC, LC, LC/APC, FC, FC/를 포함한 다양한 커넥터로 종단되는 피그테일이라고 합니다. APC, MTP?/MPO 및 MTP PRO.요청 시 다른 커넥터 유형을 사용할 수 있습니다.
모든 어셈블리가 삽입 손실 및 반사율에 대해 테스트되므로 성능이 보장됩니다.
섬유 떠꺼머리의 특징 및 이점:
12 코어의 응용땋은 머리:
사양 및 기술 매개변수:
| 안건 | SM(단일 모드) | MM(다중 모드) | |||
| 광섬유 케이블 유형 | G625D/G655/G6571A/G657A2 | 옴1 | OM2/OM3/OM4 | ||
| 섬유 직경(음) | 9/125 | 62.5/125 | 50/125 | ||
| IL(dB) | ≤0.3 | ≤0.1 | |||
| 케이블 유형 | 단면, 양면, 팬아웃 | ||||
| 커넥터 유형 | LC, SC, FC, ST, MU, MPO, MTRJ, D4, DIN, SMA, FDDI, 에스콘 등 |
||||
| 케이블 외경(음) | 0.9/1.6/1.8/2.0/2.4/2.8/3.0 | ||||
| 단면 유형 | PC | UPC | APC | UPC | UPC |
| 반사 손실(dB) | >45 | >50 | >60 | / | |
| 인서트 풀 테스트(dB) | <0.2 | <0.3 | <0.15 | ||
| 호환성(dB) | <0.1 | <0.15 | <0.1 | ||
| 짝짓기 시간 | >1000 | ||||
| 인장력(N) | >70 | ||||
| 온도 범위(℃) | -40~+80 | ||||
Sc 커넥터 사양:
| 매개변수 | 단위 | 색인 | |||
| 단면 유형 | PC | UPC | APC | ||
| 일리노이 | dB | SM: ≤0.3;MM ≤0.1 | |||
| 반복성 | dB | ≤0.1 | |||
| 호환성 | dB | ≤0.2 | |||
| RL | 에스엠 | dB | ≥45 | ≥50 | ≥60 |
| MM | dB | ≥36(전용 APC 커넥터 ) | |||
| 짝짓기 시간 | ＞1000 | ||||
| 작동 온도 | ℃ | -40~ +80 | |||
SC 주문 정보:
| OFC | -NS | -더블 엑스 | -더블 엑스 | -더블 엑스 | -더블 엑스 | -더블 엑스 |
| S: 단면 D: 양면 | SA:SC/APC SC:SC/UPC SP:SC/PC | SA:SC/APC SC:SC/UPC SP:SC/PC | 09:0.9mm 20:2.0mm 30:3.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:기타 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 파이버 모드 | 커넥터 유형 | 커넥터 유형 | 케이블 직경 | 섬유 유형 | 섬유 길이 |
