제품 상세 정보:
|
| 모델 이름: | 광섬유 탭 커플러 | 작동 파장 범위: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 장치 타입: | 퓨즈 커플러 | 이용 가능한 채 사전 종료됩니다: | MU/UPC,LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC 및 ST/UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | PM 섬유 케이블 |
| 패키지 치수: | Ø4x 40;Ø4x 54;98x16x9mm | 구성 유형: | MU 커넥터 포함 1×2 |
| 강조하다: | 50/125 광섬유 케이블 Coupler,50/125 1x2 섬유 coupler,1x2 광섬유 커플러 |
||

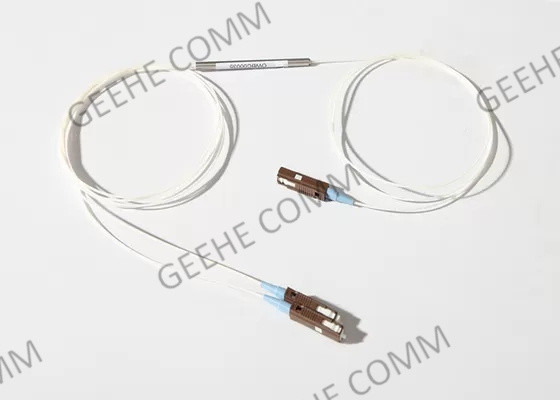

1 × 2 멀티 모드 50/125 MU에서 Mu 커넥터 광섬유 결합 스플리터
광학 결합기 간략한 소개:
지헤 결합 기법으로 구축된 TWC 운영 대역폭은 1310nm, 1490nm, 1550nm 3개의 통신 창으로 확장되고 있습니다.
1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18와 함께 접착형 (FBT) 스플리터1x20 및 1x24 구성 단일 모드 또는 멀티 모드 섬유와 우리는 SC와 같은 사전 연결의 모든 유형의 커넥터를 제공합니다, FC, ST, LC, 당신은 표준 크기를 선택할 수 있습니다 또는 수준 높은 OEM을 할 수 있습니다.

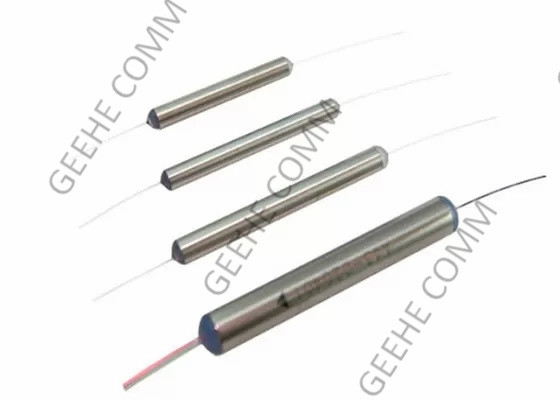

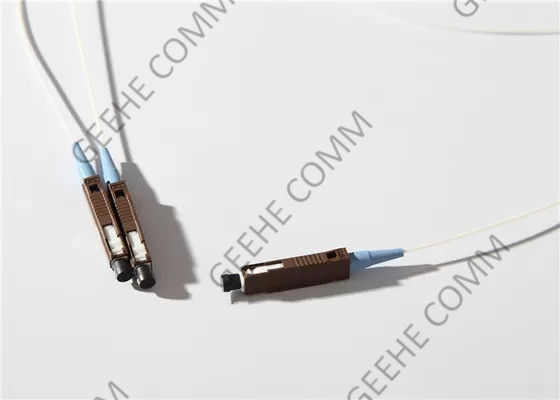

1x2 Mu 커넥터 멀티 모드 윈도우 로저 튜브 파이버 스플리터는 광적 신호를 2 부분으로 분할할 수 있으며, 결합 비율은 사용자 정의 될 수 있습니다.mu 커넥터는 더 작고 고 정밀이며 DWDM에 널리 사용됩니다..
광섬유 결합기 특징 및 장점:
3개의 창 넓은 브랜드 결합기 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1490&1550 | ||||
| 작동 대역폭 (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 10:90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5:95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 1:99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.1 | |||
| 수익 손실 (dB) | ≥50 | ≥45 | |||
| 지침 (dB) | ≥55 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
주문 정보:
| 백혈구... | X- | X2- | 345- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 요청에 따라 |
121x2 222x2 |
1310&1490&1550nm | 0101:99 0505:95 ... 5050:50 |
11m x: 요청에 따라 |
25250μM 섬유 09:900μM 느슨 섬유 | 한국어: 한국어: 한국어: 한국어 00연결 장치가 없습니다. |
A: A B: B C:C |
|
| 등급 | 포트 번호 | 오퍼레이션 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 커넥터 타입 | 차원 |
FBT 커플러 PLC 스플리터와 비교:
| 매개 변수 | FBT 스플리터 | PLC 스플리터 |
| 제조 방법 | 두 개 이상의 광섬유 조각이 서로 묶여 융합된 선형 섬유 장치에 붙여집니다.섬유는 그 다음 출력 가맹점과 비율에 따라 당겨져 하나의 섬유가 입력으로 선택됩니다.. | 출력 비율에 따라 하나의 광 칩과 여러 광 배열로 구성됩니다. 광 배열은 칩의 양 끝에 결합됩니다. |
| 작동 파장 | 1310nm 및 lSSOnm (표준); 850nm (자격) | 1260nm -1650nm (전 파장) |
| 적용 | HFC (CATV용 섬유 및 동축 케이블 네트워크); 모든 FTIH 애플리케이션. | 저도요 |
| 성능 | 최대 1:20 즈 신뢰성 더 큰 분할에 대한 신뢰성이 문제가 될 수 있습니다. | 모든 분할에 적합합니다. 높은 수준의 신뢰성과 안정성. |
| 입력/출력 | 최대 32개의 섬유를 출력할 수 있는 1~2개의 입력장치 | 최대 64개의 섬유를 출력할 수 있는 1~2개의 입력장치 |
| 패키지 | 스틸 튜브 (주로 장비에 사용됩니다); ABS 블랙 모듈 (전통) | 저도요 |
| 입력/출력 케이블 | 맨 광섬유; 0.9mm, 2.0mm, 3.0mm | 저도요 |
| 패키지 크기 | PLC보다 1×2에서 1×8 작은 크기 | 1 × 8 보다 더 많은,PLC 스플리터 크기가 작다 |
| 안정성 과 신뢰성 | 안정성이 더 낫습니다. | FBT 스플리터처럼 높은 안정성 |
Fiber Optic Coupler 응용 프로그램:
FTTx 시스템
LAN,WAN 및 지하철 네트워크
아날로그/디지털 수동 광망
장거리 통신
미니 크기의 송신기/ 수신기 모듈
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 높은 용량
광섬유 결합기의 최상위 2 제조업체로서, 우리는 제품 판매뿐만 아니라 모든 고객에게 기술과 장비를 수출하고 있으며, 2018 년부터 우리의 용량이 20% 증가했습니다.
