제품 상세 정보:
|
| 모델 이름: | FBT 박스 광학 커플 | 광 결합기 구성 유형 : 1x2 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50:50,30:70,10:90,5:95,1:99 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 장치 타입: | 퓨즈 커플러 박스 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | PM 섬유 케이블 |
| 패키지 치수: | Ø4x 40;Ø4x 54;98x16x9mm | 섬유 수: | 12개의 섬유 입력, 16개의 섬유 출력 |
| 강조하다: | 9/125 광 섬유용 커플러,G652D 광 섬유용 커플러,9/125 프브트 파이버 커플러 |
||

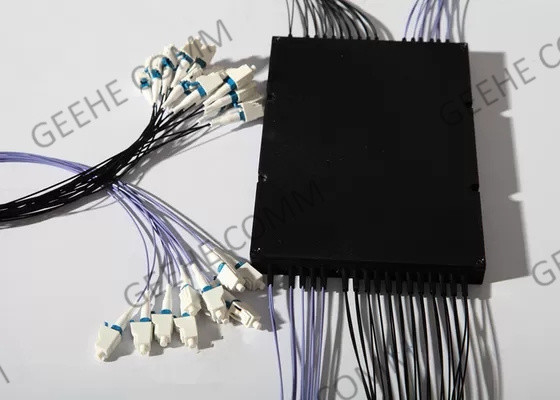

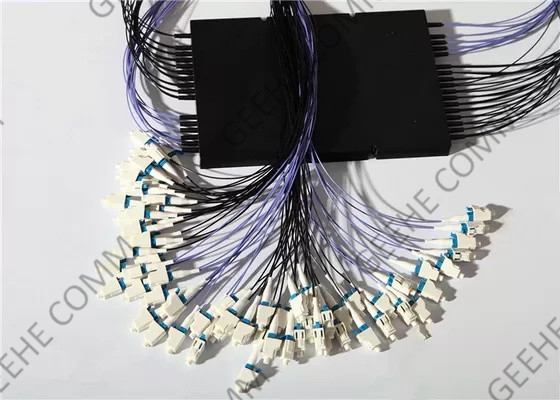

FBT 박스 광 결합기 SM 9/125, G652D 별 구조 섬유 분배
FBT 광학 결합기 간략한 소개:
융합 광섬유 결합기 (FBT Coupler) 는 전력 분할 및 통신 장비, CATV 네트워크 및 테스트 장비에 사용하도록 설계되었습니다.이러한 종류의 작은 구성 요소는 개별적으로 제공되거나 섬유 보호 스위칭을위한 모듈에 통합됩니다., MUX/DMUX, 광 채널 모니터링 및 추가/하락 멀티플렉스 응용 프로그램.
플라스틱 상자 FBT 광 결합기는 Lc, Sc, Fc, St, MU와 같은 많은 커넥터 옵션을 선택할 수 있습니다.
광섬유 결합기 특징 및 이점:
FBT 커플러 PLC 스플리터와 비교:
| 매개 변수 | FBT 스플리터 | PLC 스플리터 |
| 제조 방법 | 두 개 이상의 광섬유 조각이 서로 묶여 융합된 선형 섬유 장치에 붙여집니다.섬유는 그 다음 출력 가맹점과 비율에 따라 당겨져 하나의 섬유가 입력으로 선택됩니다.. | 출력 비율에 따라 하나의 광 칩과 여러 광 배열로 구성됩니다. 광 배열은 칩의 양 끝에 결합됩니다. |
| 작동 파장 | 1310nm 및 1550nm (표준); 850nm (개인) | 1260nm -1650nm (전 파장) |
| 적용 | HFC (CATV용 섬유 및 동축 케이블 네트워크); 모든 FTIH 애플리케이션. | 저도요 |
| 성능 | 최대 1:20 즈 신뢰성 더 큰 분할에 대한 신뢰성은 문제가 될 수 있습니다. | 모든 분할에 적합합니다. 높은 수준의 신뢰성과 안정성. |
| 입력/출력 | 최대 32개의 섬유를 출력할 수 있는 1~2개의 입력장치 | 최대 64개의 섬유를 출력할 수 있는 1~2개의 입력장치 |
| 패키지 | 스틸 튜브 (주로 장비에 사용됩니다); ABS 블랙 모듈 (전통) | 저도요 |
| 입력/출력 케이블 | 맨 광섬유; 0.9mm, 2.0mm, 3.0mm | 저도요 |
| 패키지 크기 | PLC보다 1×2에서 1×8 작은 크기 | 1 × 8 보다 더 많은, PLC Splitter 크기가 작다 |
| 안정성 과 신뢰성 | 안정성이 더 좋죠 | FBT 스플리터처럼 높은 안정성 |
광 브랜드 결합기 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1490&1550 | ||||
| 작동 대역폭 (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 10:90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5:95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 1:99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.1 | |||
| 수익 손실 (dB) | ≥55 | ≥45 | |||
| 지침 (dB) | ≥55 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
* 위의 사양은 커넥터 없이
* 고객 요청에 따라 다른 사양이 가능합니다.
주문 정보:
| 백혈구... | X- | X2- | 345- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 요청에 따라 |
121x2 222x2 |
1310&1490&1550nm | 0101:99 0505:95 ... 5050:50 |
11m x: 요청에 따라 |
25250μM 섬유 09:900μM 느슨 섬유 | 한국어: 한국어: 한국어: 한국어 00연결이 안되네요 |
A: A B: B C:C |
|
| 등급 | 포트 번호 | 오퍼레이션 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 커넥터 타입 | 차원 |
EX:WBC-P-12-345-50-1-25-00-A
광섬유 결합기 응용:
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
6) 보증
12개월의 보증이 있는 모든 공장 제품, 우리의 제품에 대한 의견은 우리에게 피드백을 환영합니다.
