제품 상세 정보:
|
| 모델 이름: | FBT 커플러 스플리터 | 작동 파장 범위: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 단일 창, 이중 창, 삼중 창, WDM |
| 장치 타입: | 퓨즈 커플러 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | PM 섬유 케이블 |
| 패키지 치수: | Ø4x 40;Ø4x 54;98x16x9mm | 구성 유형: | LC 연결기와 1×2 |
| 강조하다: | 50/50 비율 FBT 연결기 분배기,ABS 박스와 FBT 연결기 분배기,1×2 FBT는 광 섬유용 커플러를 타이핑합니다 |
||

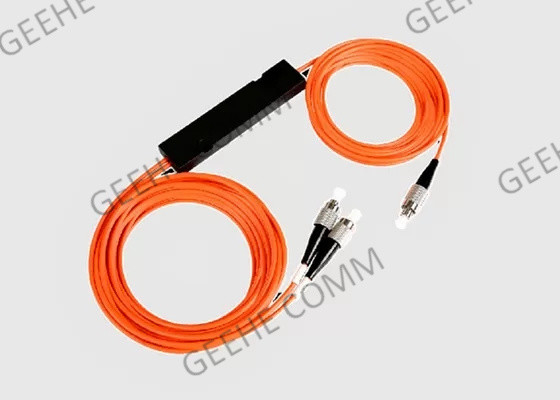

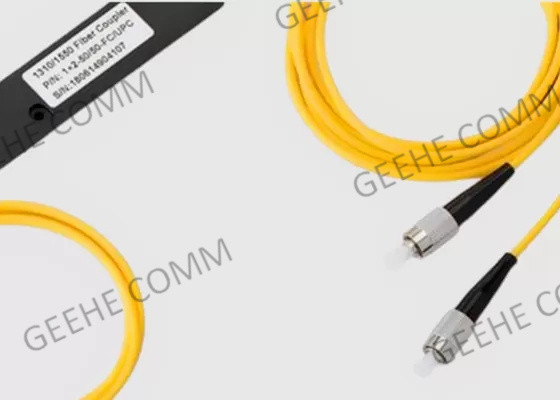

1×2 FC SC 싱글모드 50/50 비율 FBT 큐플러 스플리터 ABS 박스
광학 결합기 간략한 소개:
광섬유 결합기는 융합 섬유 기술을 사용하여 개발되었습니다. 광섬유 결합기는 양방향 결합을 허용하며 신호를 분할하거나 결합하는 데 사용할 수 있습니다.
1 × 2 섬유 분할기 싱글 모드 FBT 타입 SPTF12는 다양한 섬유 케이블과 커넥터로 특정 비율로 섬유 신호를 분할하도록 설계되었습니다. 분할기는 ABS 박스에 포장되어 있습니다.입력 및 출력 부분에 0mm 광섬유 케이블분할 비율을 1%에서 50%까지 조정할 수 있습니다.
광섬유 결합기 특징 및 이점:
3개의 창 넓은 브랜드 결합기 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1490&1550 | ||||
| 작동 대역폭 (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 10:90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5:95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 1:99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.1 | |||
| 수익 손실 (dB) | ≥55 | ≥45 | |||
| 지침 (dB) | ≥55 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
주문 정보:
| 백혈구... | X- | X2- | 345- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 요청에 따라 |
121x2 222x2 |
1310&1490&1550nm | 0101:99 0505:95 ... 5050:50 |
11m x: 요청에 따라 |
25250μM 섬유 09:900μM 느슨 섬유 | 한국어: 한국어: 한국어: 한국어 00연결 장치가 없습니다. |
A: A B: B C: C |
|
| 등급 | 포트 번호 | 오퍼레이션 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 커넥터 타입 | 차원 |
FBT 커플러 PLC 스플리터와 비교:
| 매개 변수 | FBT 스플리터 | PLC 스플리터 |
| 제조 방법 | 두 개 이상의 광섬유 조각이 서로 묶여 융합된 선형 섬유 장치에 붙여집니다.섬유는 그 다음 출력 가맹점과 비율에 따라 당겨져 하나의 섬유가 입력으로 선택됩니다.. | 출력 비율에 따라 하나의 광 칩과 여러 광 배열로 구성됩니다. 광 배열은 칩의 양 끝에 결합됩니다. |
| 작동 파장 | 1310nm 및 1550nm (표준); 850nm (개인) | 1260nm -1650nm (전 파장) |
| 적용 | HFC (CATV용 섬유 및 동축 케이블 네트워크); 모든 FTIH 애플리케이션. | 저도요 |
| 성능 | 최대 1:20 즈 신뢰성 더 큰 분할에 대한 신뢰성은 문제가 될 수 있습니다. | 모든 분할에 적합합니다. 높은 수준의 신뢰성과 안정성. |
| 입력/출력 | 최대 32개의 섬유를 출력할 수 있는 1~2개의 입력장치 | 최대 64개의 섬유를 출력할 수 있는 1~2개의 입력장치 |
| 패키지 | 스틸 튜브 (주로 장비에 사용됩니다); ABS 블랙 모듈 (전통) | 저도요 |
| 입력/출력 케이블 | 맨 광섬유; 0.9mm, 2.0mm, 3.0mm | 저도요 |
| 패키지 크기 | PLC보다 1×2에서 1×8 작은 크기 | 1 × 8 보다 더 많은, PLC Splitter 크기가 작다 |
| 안정성 과 신뢰성 | 안정성이 더 좋죠 | FBT 스플리터처럼 높은 안정성 |
Fiber Optic Coupler 응용 프로그램:
광통신 시스템
CATV
시험 장비
지역 지역 네트워크
금속 보호 장갑
멀티모드
바카라 250자 섬유 또는 900마이크론 느슨 튜브 주문
응용 프로그램에 맞게 연결될 수 있습니다
사용 가능한 다양한 분산 비율
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 15 년 공장 검사 경험과 함께 유명한 브랜드와 일본 고객과 협력하고 SGS에 의해 전체 검사 과정에 익숙합니다
