제품 상세 정보:
|
| 모델 이름: | 광섬유 커플러 1310nm | 작동 파장 범위: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 단일 창, 이중 창, 삼중 창, WDM |
| 장치 타입: | 퓨즈 커플러 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | PM 섬유 케이블 |
| 패키지 치수: | Ø4x 40;Ø4x 54;98x16x9mm | 구성 유형: | 2×2 분할 |
| 강조하다: | 2x2 광섬유 커플러,광섬유 커플러 1310nm,다중 모드 광 케이블 커플러 |
||

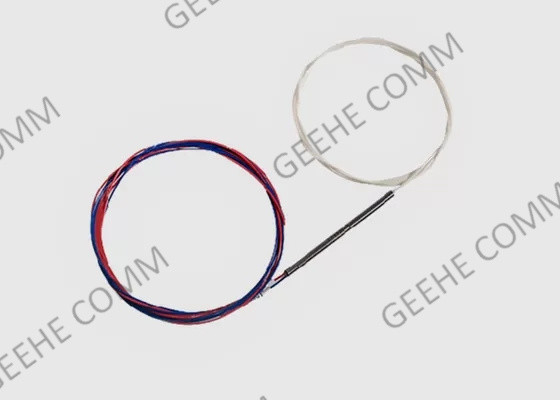

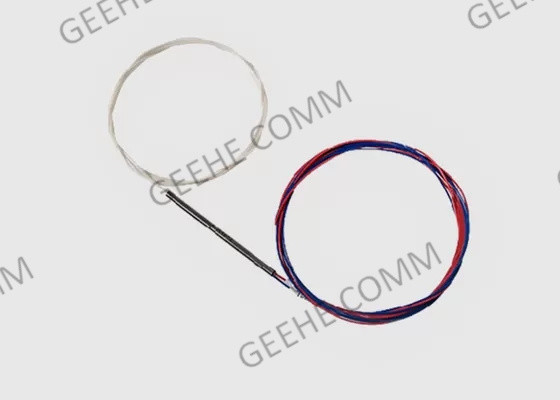

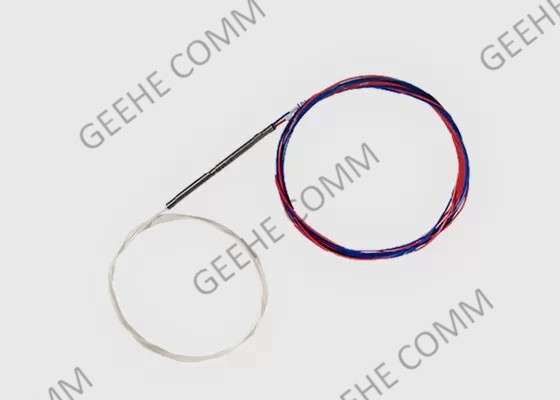

맞춤형 2x2 멀티모드 싱글 모드 광섬유 결합기 1310nm
광학 결합기 간략한 소개:
단일 모드 광대역 결합기는 표준 단일 모드 결합기의 40nm에 비해 80nm 대역폭을 가지고 있습니다. 이 제품은 과도한 손실이 매우 낮고 고온 안정성이 있습니다.
결합 비율을 지정 할 수 있습니다. 1550nm 또는 1310nm 이외의 중심 파장에서 작동하는 결합자도 제공 할 수 있습니다.
1x2 90:10 분할 비율
250μm 맨 섬유로 쉽게 벗기고, 쪼개거나 끝낼 수 있습니다.
또한 LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ST/UPC 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 및 99/1로 사전 종료되어 있습니다.
사용 가능한 분할 비율: 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 및 99/1. 1x2 또는 2x2 분할.
광섬유 결합기 특징 및 장점:
1) 과잉 손실 이 적다
2) 낮은 삽입 손실
3) 양쪽 밴드 패스
4) 탁월한 일관성
5) 낮은 양극화 의존적 손실
6) High Directivity 7) Various coupling ration
인증 및 준수
1) GR-1209 - 패시브 광학적 구성 요소에 대한 핵심 요구 사항
2) GR - 1221 - CORE 수동 광학적 부품에 대한 신뢰성 보장 요구 사항
3) GR-326 - 단일 모드 광 연결 장치 및 점퍼 집합에 대한 핵심 요구 사항
4) TIA-604 - 광섬유 커넥터 내장성 표준
5) RoHS - Directive on Restriction of Hazardous Substances 6) ISO9001:2015 품질 시스템
FBT 커플러 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1490&1550 | ||||
| 작동 대역폭 (nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 10:90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5:95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 1:99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.1 | |||
| 수익 손실 (dB) | ≥50 | ≥45 | |||
| 지침 (dB) | ≥55 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
주문 정보:
| 백혈구... | X- | X2- | 345- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 요청에 따라 |
121x2 222x2 |
1310&1490&1550nm | 0101:99 0505:95 ... 5050:50 |
11m x: 요청에 따라 |
25250μM 섬유 09:900μM 느슨 섬유 | 한국어: 한국어: 한국어: 한국어 00연결 장치가 없습니다. |
A: A B: B C: C |
|
| 등급 | 포트 번호 | 오퍼레이션 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 커넥터 타입 | 차원 |
FBT 커플러 PLC 스플리터와 비교:
| 매개 변수 | FBT 스플리터 | PLC 스플리터 |
| 제조 방법 | 두 개 이상의 광섬유 조각이 서로 묶여 융합된 선형 섬유 장치에 붙여집니다.섬유는 그 다음 출력 가맹점과 비율에 따라 당겨져 하나의 섬유가 입력으로 선택됩니다.. | 출력 비율에 따라 하나의 광 칩과 여러 광 배열로 구성됩니다. 광 배열은 칩의 양 끝에 결합됩니다. |
| 작동 파장 | 1310nm 및 1550nm (표준); 850nm (개인) | 1260nm -1650nm (전 파장) |
| 적용 | HFC (CATV용 섬유 및 동축 케이블 네트워크); 모든 FTIH 애플리케이션. | 저도요 |
| 성능 | 최대 1:20 즈 신뢰성 더 큰 분할에 대한 신뢰성은 문제가 될 수 있습니다. | 모든 분할에 적합합니다. 높은 수준의 신뢰성과 안정성. |
| 입력/출력 | 최대 32개의 섬유를 출력할 수 있는 1~2개의 입력장치 | 최대 64개의 섬유를 출력할 수 있는 1~2개의 입력장치 |
| 패키지 | 스틸 튜브 (주로 장비에 사용됩니다); ABS 블랙 모듈 (전통) | 저도요 |
| 입력/출력 케이블 | 맨 광섬유; 0.9mm, 2.0mm, 3.0mm | 저도요 |
| 패키지 크기 | PLC보다 1×2에서 1×8 작은 크기 | 1 × 8 보다 더 많은, PLC Splitter 크기가 작다 |
| 안정성 과 신뢰성 | 안정성이 더 좋죠 | FBT 스플리터처럼 높은 안정성 |
Fiber Optic Coupler 응용 프로그램:
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
