제품 상세 정보:
|
| 모델 이름: | 1×4 FBT 광섬유 FC 커플러 | 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 기능: | 섬유 분배 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | 250um 베어 섬유 |
| 패키지 종류: | 강철 튜브 | 구성 유형: | FC 커넥터가 있는 1×4 |
| 강조하다: | 1×4 광섬유 FC 연결기,듀얼 윈도우 FC 섬유 광 커플러,FBT 파이버 커플러 단일모드 |
||

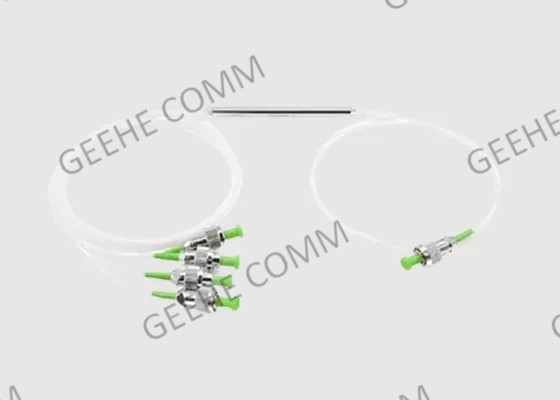

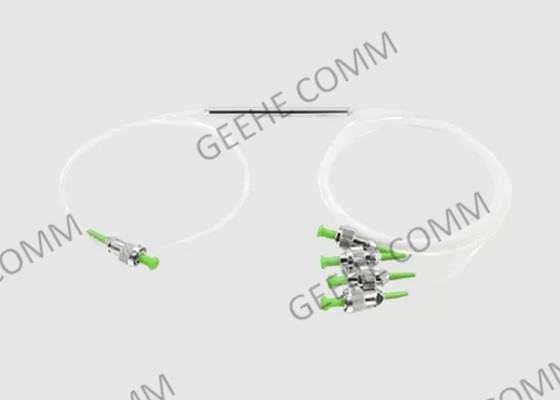

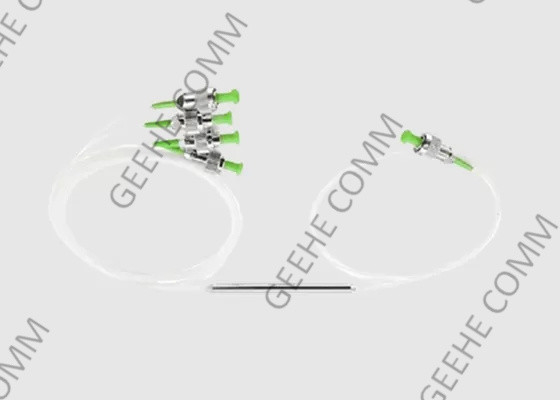

싱글 모드 듀얼 윈도우 1310& 1550nm 1×4 FBT 광섬유 FC 커플러
광학 결합기 간략한 소개:
섬유 융합 결합기 / 분할기에는 광대역 융합 결합기, 양극화 불감각 미니어처 순환기 및 융합 단일 모드 파장 분할 멀티플렉서 등이 포함됩니다.
MMFC 시리즈 멀티 모드 단일 창 광대역 융합 섬유 결합기는 멀티 포트 광 신호 분할에 매우 안정적입니다.SWFC / DWFC 시리즈 융합 단일 또는 이중 창 광대역 광섬유 1x2 (2x2) 융합기는 높은 성능과 높은 신뢰성을 갖춘 넓은 대역폭에서 정확한 광 신호 결합 및 분할을 제공합니다..
MIOC 3 또는 4 포트 양극화 불감각 미니어처 순환기는 넓은 파장 범위에서 우수한 광학적 특성을 갖추고 있습니다.SWD 융합 단일 모드 파장 분할 멀티플렉서는 융합 바이코니컬 톱퍼 기술을 사용하여 제조됩니다..
1 × 4 광섬유 결합기 특징 및 이점:
1) SWFC / DWFC:
융합된 단일 또는 이중 창 광대역 섬유 1x2 (2x2) 결합기
높은 성능과 높은 신뢰성을 가진 넓은 대역폭에 정확한 광 신호 결합과 분할을 제공합니다.
2) SWD:
융합된 단일 모드 파장분열 멀티플렉서
융합된 바이코니컬 콩퍼 기술을 사용하여 제조
3) MIOC:
3~4포트 포라라이제이션에 민감하지 않은 미니어처 순환기
넓은 파장 범위에서 우수한 광학적 특성
4) MMFC:
멀티모드 단일 창 광대역 융합 섬유 결합기
멀티포트 광 신호 분할에 매우 안정적입니다.
이중 창 넓은 브랜드 결합기 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1550 | ||||
| 운영 대역폭 (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 30.70~4.40≤2.5 | 30.50~4.60/≤2.8 | |||
| 30/70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 20/80 | 60.80~7.40/≤1.2 | 60.50~7.70/≤1.2 | |||
| 10/90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5/95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 3/97 | 140.60~15.50/≤0.3 | 130.60~16.05/≤0.4 | |||
| 2/98 | 160.60~17.90/≤0.25 | 150.60~18.20/≤0.3 | |||
| 1/99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| 수익 손실 (dB) | ≥50 | ≥45 | |||
| 지침 (dB) | ≥55 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
* 위의 사양은 커넥터 없이
* 고객 요청에 따라 다른 사양이 가능합니다.
주문 정보:
| 백혈구... | X- | X2- | 35- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 사용자 정의 |
121x2 222x2 |
351310/1550nm | 0101:99 0202:98 ... 5050:50 |
11m x: 사용자 정의 |
25250μM 섬유 09:900μM 느슨한 섬유 | 한국어: 한국어: 한국어: 한국어 00: 연결 장치가 없습니다. |
A: A B: B C:C |
|
| 등급 | 항구 번호 | 작동 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 연결 유형 | 차원 |
EX:WBC-P-12-35-50-1-09-0-B
2×2 Fiber Optic Coupler 응용 프로그램:
FTTx 시스템
LAN, WAN 및 지하철 네트워크
아날로그/디지털 수동 광망
장거리 통신
미니 크기의 송신기/ 수신기 모듈
광통신 시스템
광학 전력 분배 시스템
광섬유 센서
광학 시험 시스템
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
