제품 상세 정보:
|
| 모델 이름: | 3×3 광섬유 커플러 | 광 결합기 구성 유형 : 1x2 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 기능: | 섬유 분배 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | 250um 섬유 |
| 패키지 종류: | 스틸 튜브 | 구성 유형: | 3×3 FC 커넥터 |
| 강조하다: | 섬유 케이블 커플러 3×3,3×3 광 섬유용 커플러와 분배기,FC 연결기와 광 섬유용 커플러 |
||

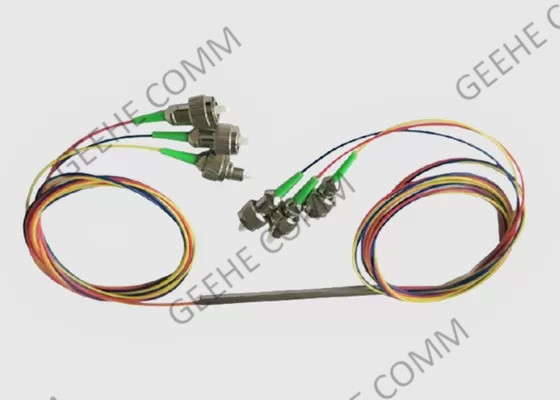

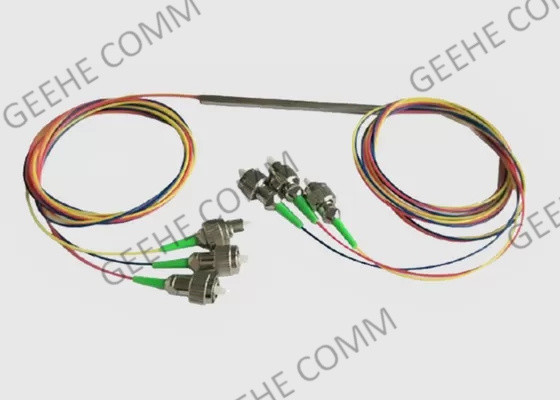

스틸 튜브 맨 섬유 250um 3×3 FC 커넥터와 광섬유 결합기
광학 결합기 간략한 소개:
광섬유 결합기는 광섬유 신호의 재분배를 허용하는 광섬유 구성 요소의 한 종류입니다. 광섬유 분리기와 같은 광섬유 장치의 광범위한 범위를 커버합니다.광학 결합기광섬유 결합기는 광섬유로부터 광 신호를 두 개 이상의 섬유 사이에 배포할 수 있는 장치입니다.또는 두 개 이상의 섬유로부터의 광 신호를 하나의 섬유로 결합합니다..
융합 섬유 결합기는 가장 기본적인 물질인 광섬유를 사용한다. 두 개 이상의 섬유 코어는 굽혀, 융합되고 길이가 함께 뭉쳐 있다.
1 × 2 광섬유 결합기 특징 및 이점:- 네
1) 낮은 삽입 손실
2) 낮은 PDL
3) 콤팩트 디자인
4) 좋은 채널 간 통일성
5) 높은 방향성
6) 높은 신뢰성 및 안정성
7) 사용 가능한 다양한 결합 비율
이중 창 넓은 브랜드 결합기 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1550 | ||||
| 운영 대역폭 (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 30.70~4.40≤2.5 | 30.50~4.60/≤2.8 | |||
| 30/70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 20/80 | 60.80~7.40/≤1.2 | 60.50~7.70/≤1.2 | |||
| 10/90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5/95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 3/97 | 140.60~15.50/≤0.3 | 130.60~16.05/≤0.4 | |||
| 2/98 | 160.60~17.90/≤0.25 | 150.60~18.20/≤0.3 | |||
| 1/99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| 수익 손실 (dB) | ≥50 | ≥45 | |||
| 지침 (dB) | ≥55 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
* 위의 사양은 커넥터 없이
* 고객 요청에 따라 다른 사양이 가능합니다.
주문 정보:
| 백혈구... | X- | X2- | 35- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 사용자 정의 |
121x2 222x2 |
351310/1550nm | 0101:99 0202:98 ... 5050:50 |
11m x: 사용자 정의 |
25250μM 섬유 09:900μM 느슨한 섬유 | 한국어: 한국어: 한국어: 한국어 00: 연결 장치가 없습니다. |
A: A B: B C:C |
|
| 등급 | 항구 번호 | 작동 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 연결 유형 | 차원 |
EX:WBC-P-12-35-50-1-09-0-B
3×3 Fiber Optic Coupler 적용:
FTTx 시스템
LAN, WAN 및 지하철 네트워크
아날로그/디지털 수동 광망
장거리 통신
미니 크기의 송신기/ 수신기 모듈
광통신 시스템
광통신 시스템
광학 전력 분배 시스템
광섬유 센서
광학 시험 시스템
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
