제품 상세 정보:
|
| 모델 이름: | SM 표준 1X2 커플러 | 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 기능: | 섬유 분배 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | PM 섬유 케이블 |
| 패키지 종류: | 강철 튜브 | 구성 유형: | SC APC 커넥터 포함 1×2 |
| 강조하다: | SM 표준 1X2 섬유 Coupler,1310nm 1X2 섬유 Coupler,1550nm 1X2 파이버 커플러 |
||

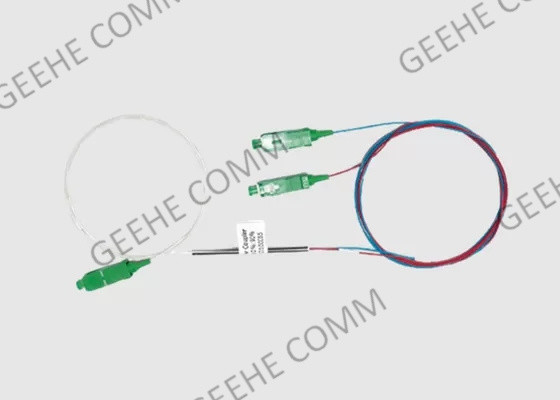

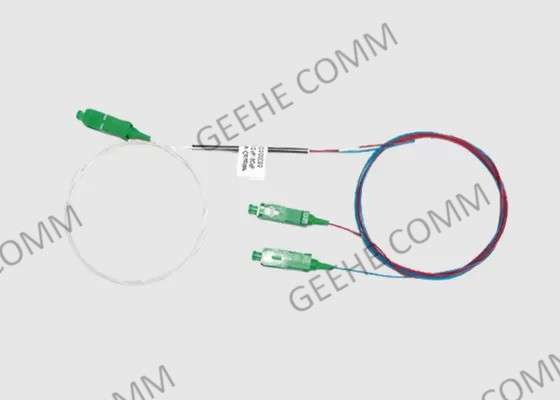

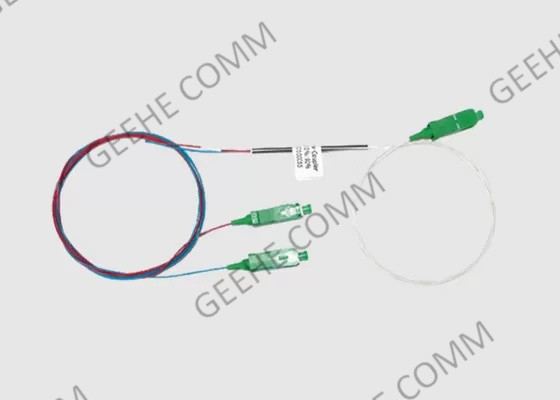

SM 표준 1X2 큐플러 1310/1550nm 10/90 스플릿 비율 1M 섬유 장 900um 타입
광학 결합기 간략한 소개:
1X2 및 2X2는 매우 낮은 삽입 손실, 낮은 양극화 의존성 및 우수한 환경 안정성을 제공합니다. 50/50에서 1/99까지의 정확한 결합 비율은 매우 긴 균일성으로 제공됩니다.싱글 모드 표준 커플러 구성 요소는 모든 종류의 광 통신 시스템에서 전력 분할 및 모니터링 기능을 수행합니다..
단일 모드 광대역 결합기는 표준 단일 모드 결합기의 40nm에 비해 80nm 대역폭을 가지고 있습니다. 이 제품은 과도한 손실이 매우 낮고 고온 안정성이 있습니다.
결합 비율을 지정 할 수 있습니다. 1550nm 또는 1310nm 이외의 중심 파장에서 작동하는 결합자도 제공 할 수 있습니다.
1 × 2 광섬유 결합기 특징 및 이점:
1) 과잉 손실이 적다
2) 낮은 삽입 손실
3) 양쪽 밴드 패스
4) 탁월한 일관성
5) 낮은 양극화 의존적 손실
6) 높은 방향성
7) 신청
8) 2색 OTDR
9) 풀 듀플렉스 변속기
10) 다색 센서
11) 줄기/회로 분화
인증 및 준수:
1) GR-1209 - 패시브 광학적 구성 요소에 대한 핵심 요구 사항
2) GR - 1221 - CORE 수동 광학적 부품에 대한 신뢰성 보장 요구 사항
3) GR-326 - 단일 모드 광 연결 장치 및 점퍼 집합에 대한 핵심 요구 사항
4) TIA-604 광섬유 커넥터 내장성 표준
5) 위험 물질 제한에 관한 RoHS 지침.
이중 창 넓은 브랜드 결합기 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1550 | ||||
| 운영 대역폭 (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 30.70~4.40≤2.5 | 30.50~4.60/≤2.8 | |||
| 30/70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 20/80 | 60.80~7.40/≤1.2 | 60.50~7.70/≤1.2 | |||
| 10/90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5/95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 3/97 | 140.60~15.50/≤0.3 | 130.60~16.05/≤0.4 | |||
| 2/98 | 160.60~17.90/≤0.25 | 150.60~18.20/≤0.3 | |||
| 1/99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| 수익 손실 (dB) | ≥50 | ≥45 | |||
| 지침 (dB) | ≥ 65 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
* 위의 사양은 커넥터 없이
* 고객 요청에 따라 다른 사양이 가능합니다.
주문 정보:
| 백혈구... | X- | X2- | 35- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 사용자 정의 |
121x2 222x2 |
351310/1550nm | 0101:99 0202:98 ... 5050:50 |
11m x: 사용자 정의 |
25250μM 섬유 09:900μM 느슨한 섬유 | 한국어: 한국어: 한국어: 한국어 00: 연결 장치가 없습니다. |
A: A B: B C:C |
|
| 등급 | 항구 번호 | 작동 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 연결 유형 | 차원 |
EX:WBC-P-12-35-50-1-09-0-B
2×2 Fiber Optic Coupler 응용 프로그램:
FTTx 시스템
LAN, WAN 및 지하철 네트워크
아날로그/디지털 수동 광망
장거리 통신
미니 크기의 송신기/ 수신기 모듈
광통신 시스템
광통신 시스템
광학 전력 분배 시스템
광섬유 센서
광학 시험 시스템
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
