제품 상세 정보:
|
| 모델 이름: | 1X2 커플러 1310/1550nm SC APC | 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 기능: | 섬유 분배 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | 250um 베어 섬유 |
| 패키지 종류: | 강철 튜브 | 구성 유형: | 1×2 SC APC |
| 강조하다: | SC APC 1X2 광섬유 연결기,250um 1X2 광섬유 연결기,1M 길이 광섬유 연결기 |
||

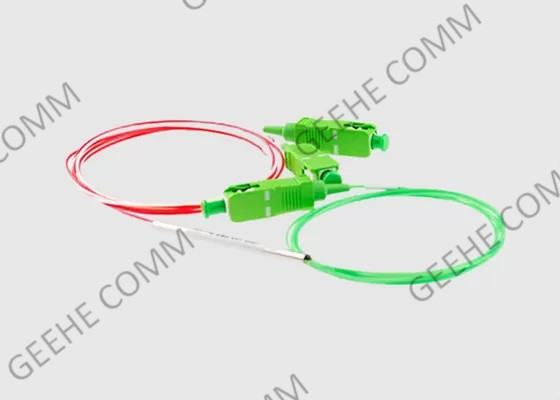

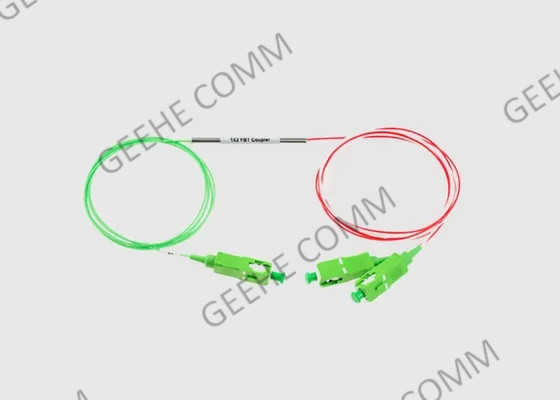

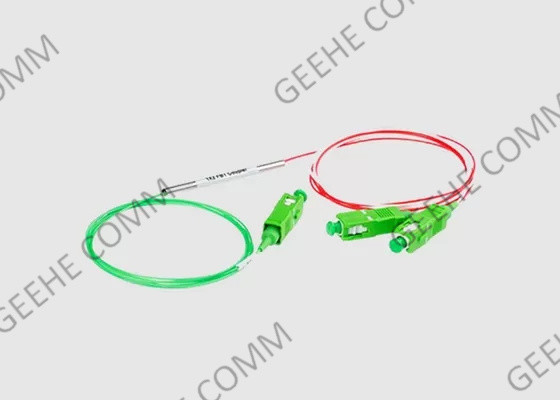

250um 타입 SM 1X2 커플러 1310/1550nm 10/90 스플릿 비율 1M 길이
광학 결합기 간략한 소개:
DWC (Dual Window Couplers) 는 하나의 입력 섬유에서 2개의 출력 섬유로 정의된 분할 비율을 가진 단일 모드 스플리터이다. 이 DWC는 1x2이며, 1개의 입력 섬유와 2개의 출력 섬유가 90:10 분할 비율 및 250μm 맨 섬유. 이중 창자 결합기는 900μm 느슨 튜브 단일 모드 섬유 또는 250μm 맨 섬유와 함께 제공되며 필요에 따라 종료되거나 부착됩니다.연결되지 않은 듀얼 윈도 커플러는 쉽게 스플라이싱 또는 커넥터화를 위해 커넥터 없이 제공됩니다.연결 된 듀얼 윈도 커플러는 LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC 및 ST/UPC의 광섬유 커플러를 선택할 수 있습니다.
1 × 2 광섬유 결합기 특징 및 이점:
1) 낮은 삽입 손실
2) 낮은 PDL
3) 콤팩트 한 디자인
4) 좋은 채널 간 통일성
5) 넓은 작동 파장: 1260nm에서 1650nm까지
6) 넓은 작동 온도: -40°C ~ 85°C
7) 높은 신뢰성 및 안정성
인증 및 준수:
1) GR-1209 - 패시브 광학적 구성 요소에 대한 핵심 요구 사항
2) GR - 1221 - CORE 수동 광학적 부품에 대한 신뢰성 보장 요구 사항
3) GR - 326 - 단일 모드 광 연결 장치 및 점퍼 집합에 대한 코어 요구 사항
4) TIA-604 광섬유 커넥터 내장성 표준
5) 위험 물질 제한에 관한 RoHS 지침.
이중 창 넓은 브랜드 결합기 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1550 | ||||
| 운영 대역폭 (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 30.70~4.40≤2.5 | 30.50~4.60/≤2.8 | |||
| 30/70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 20/80 | 60.80~7.40/≤1.2 | 60.50~7.70/≤1.2 | |||
| 10/90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5/95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 3/97 | 140.60~15.50/≤0.3 | 130.60~16.05/≤0.4 | |||
| 2/98 | 160.60~17.90/≤0.25 | 150.60~18.20/≤0.3 | |||
| 1/99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| 수익 손실 (dB) | ≥50 | ≥45 | |||
| 지침 (dB) | ≥55 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
* 위의 사양은 커넥터 없이
* 고객 요청에 따라 다른 사양이 가능합니다.
주문 정보:
| 백혈구... | X- | X2- | 35- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 사용자 정의 |
121x2 222x2 |
351310/1550nm | 0101:99 0202:98 ... 5050:50 |
11m x: 사용자 정의 |
25250μM 섬유 09:900μM 느슨한 섬유 | 한국어: 한국어: 한국어: 한국어 00: 연결 장치가 없습니다. |
A: A B: B C:C |
|
| 등급 | 항구 번호 | 작동 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 연결 유형 | 차원 |
EX:WBC-P-12-35-50-1-09-0-B
2×2 Fiber Optic Coupler 응용 프로그램:
FTTx 시스템
LAN, WAN 및 지하철 네트워크
아날로그/디지털 수동 광망
장거리 통신
미니 크기의 송신기/ 수신기 모듈
광통신 시스템
광통신 시스템
광학 전력 분배 시스템
광섬유 센서
광학 시험 시스템
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
