제품 상세 정보:
|
| 모델 이름: | 섬유로 융합된 결합기 | 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 기능: | 섬유 분배 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | PM 섬유 케이블 |
| 패키지 종류: | 강철 튜브 | 구성 유형: | 1x2 |
| 강조하다: | 1×2 WDM 파이버 스플리터,1550 WDM 파이버 스플리터,980 WDM 파이버 스플리터 |
||

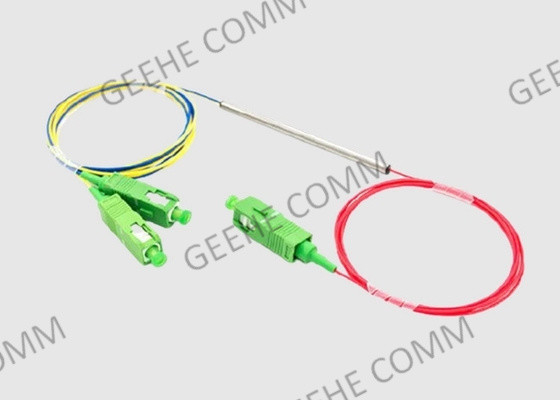

1×2 금속 튜브 980 & 1550 SC 커넥터와 함께 작은 크기의 WDM 광 스플리터
광학 결합기 간략한 소개:
싱글 모드 (SM) 큐플러 / 스플리터 (Singlemode/SM) 는 고객의 사양에 맞게 제작됩니다. 우리는 50:50에서 99까지 모든 큐플러 비율을 할 수 있습니다.1우리는 금속 튜브, ABS 박스, 플라스틱 모듈,모든 주요 연결 장치 유형을 갖춘 LGX형 집합체.
FBT 커플러는 표준 듀얼 윈도 타입을 기반으로 합니다. 커플 비율 50/50에 대해 0.06 dB 미만의 매우 낮은 PDL로 시스템의 PDL이 중요한 응용 분야에 적합합니다.
1 × 2 광섬유 결합기 특징 및 장점:
1) 낮은 손실 & 낮은 WDL
2) 극저한 PDL
3) 극대 광역폭 +/- 80nm
4) 높은 방향성
5) 미니 사이즈 패키지
6) 두 개의 운영 창
7) 콤팩트 패키지
이중 창 넓은 브랜드 결합기 사양 및 매개 변수:
|
1×2 980 &1550 광분열기의 조달에 대한 작은 크기의 WDM 기술 사양 버전:A/0 |
||||||||
| 성능 사양 | 매개 변수 | 사양 | 단위 | 참고: | ||||
| 신호 작동 파장 범위 (λs) | 1528년 ~ 1569년 | nm | ||||||
| 펌프 작동 파장 범위 (λp) | 965-985년 | nm | ||||||
| 삽입 손실 | 시그널 콤먼@ls | ≤0.20 | dB | |||||
| 펌프 | ≤0.20 | dB | ||||||
| 격리 | 시그널 콤먼@ls | ≥ 20 | dB | |||||
| 펌프 | ≥17 | dB | ||||||
| 양극화 의존적 인 손실 | ≤0.05 | dB | ||||||
| 온도 의존적 손실 | ≤0.15 | dB | ||||||
| 지침 | ≥55 | dB | ||||||
| 작동 온도 | -5에서 75 | °C | 최대 광전력 | mw | 500 | |||
| 저장 온도 | -40~85 | °C | 작동 습도 | % | 0에서 90까지 | |||
| 신뢰성 요구 사항 | GR-1209-CORE 및 GR-1221-CORE에 적합합니다. | |||||||
| 포장 사양 | 매개 변수 | 사양 | ||||||
| 섬유 종류 | OFS 980-20 또는 다른 섬유 | |||||||
| 차원 | Φ2.4-L30 (mm) | |||||||
| 소고리 길이가 (모든 항구) | 10.0 ± 0.1m | |||||||
| LS | 광 연결 장치 (모든 포트) | 아무 것도 | ||||||
|
참고: 1파장 의존적 손실은 전체 작업 파장 범위에서 최대 삽입 손실과 최소 삽입 손실 사이의 차이입니다. 2온도 의존적 손실은 전체 작업 온도 범위에서 삽입 손실 변동으로 정의됩니다. 385°C,85%RH 또는 75°C,90%RH에 대한 1000시간 신뢰성 보고서를 제공해야 합니다. |
||||||||
1x2 광섬유 결합기 응용:
FTTx 시스템
LAN, WAN 및 지하철 네트워크
아날로그/디지털 수동 광망
장거리 통신
미니 크기의 송신기/ 수신기 모듈
광통신 시스템
광학 전력 분배 시스템
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
