제품 상세 정보:
|
| 모델 이름: | 섬유로 융합된 결합기 | 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 기능: | 섬유 분배 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | PM 섬유 케이블 |
| 패키지 종류: | 강철 튜브 | 구성 유형: | 1×3 |
| 강조하다: | 1 ~ 3 광섬유 케이블 커플러,강관 광섬유 케이블 커플러,1 ~ 3 융합 광섬유 커플러 |
||

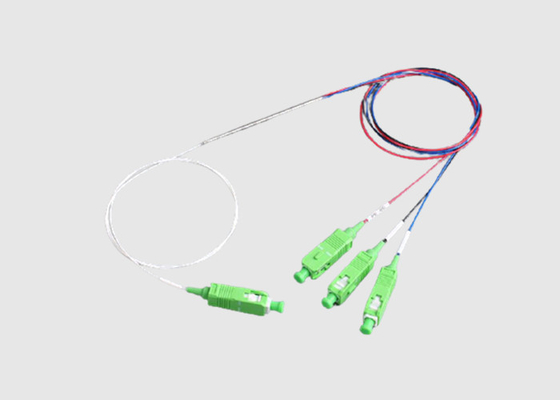

광적 분단기 1~3 철강관 단일 모드 융합형 섬유 결합기
광학 결합기 간략한 소개:
FBT 광학 결합기 (스플리터) 3 in 1 아웃 스틸 튜브 싱글 모드 융합형 광섬유 결합기 FBT 광섬유 분리기는 고객의 요구 사항에 따라 SC FC LC ST 광섬유 커넥터와 함께 추가 할 수 있습니다.단일 모드 0.9mm 느슨 튜브 섬유, 1310/1550nm 파장 또는 1310/1490/1550nm, 기본 분할 비율 33/33/33, 당신은 또한 30/30/40,30/35/35을 사용자 정의 할 수 있습니다..
FBT 결합기는 정의된 파장만을 통과합니다. 예를 들어 단일 창 FBT 결합기에서 정의된 파장이 정상적으로 1310이므로 1310 파장을 지원합니다.
1 × 3 광섬유 결합기 특징 및 장점:
1) 낮은 손실 & 낮은 WDL
2) 극저한 PDL
3) 극대 광역폭 +/- 80nm
4) 높은 방향성
5) 미니 사이즈 패키지
6) 서로 다른 결합 비율
7) 낮은 크로스 스톡 & 과도한 손실
8) 높은 광적 환전 손실
9) 이중/삼파선 작동 가능
10) 요청에 따라 선택적 연결 장치 종료
11) 250um & 900um 섬유, 2mm 또는 3mm에서 제공됩니다.
이중 창 넓은 브랜드 결합기 사양 및 매개 변수:
|
1X3 33x33x33 1310&1550nm 작은 크기의 WBC 광 스플리터 조달 기술 사양 버전:A/0 |
||||||||||||
| 매개 변수 | 단위 | 사양 | ||||||||||
| 작업 파장 범위 | nm | 1310±20 및 1550±20 | ||||||||||
| 삽입 손실 (전 파장 범위) | dB | ≤ 55 | ||||||||||
| 광적 환전 손실 | 분 | dB | 50 | |||||||||
| 지침 | 분 | dB | 55 | |||||||||
| 양극화 의존적 인 손실 | 맥스 | dB | 0.2 | |||||||||
| 온도 의존적 인 손실 | 맥스 | dB | 0.15 | |||||||||
| 작동 온도 | °C | -5~75 | 최대 광전력 | mw | 500 | |||||||
| 저장 온도 | °C | -40 ~ 85 | 작동 습도 | % | 0 ~ 90 | |||||||
| 신뢰성 요구 사항 | GR-1209-CORE 및 GR-1221-CORE에 적합합니다. | |||||||||||
| 포장 사양 | ||||||||||||
| 패키지 크기 | Φ3.0×L48 또는 Φ3.0×L45 | 섬유 길이 | 1 ±0.1m | |||||||||
| 섬유 종류 | 코닝 SMF28 또는 다른 섬유 | |||||||||||
| 돼지 꼬리 종류 | 250um 광섬유 | |||||||||||
| 섬유 색상 코드 | 아무 것도 없어요 | |||||||||||
| 커넥터 | 아무 것도 없어요 | |||||||||||
|
참고: 1온도 의존적 손실은 전체 작업 온도 범위에서 삽입 손실 변동으로 정의됩니다.
285°C, 85%RH 또는 75°C, 90%RH의 1000시간 신뢰성 보고서를 제공해야 합니다.
|
||||||||||||
1x3 광섬유 결합기 응용:
FTTx 시스템
LAN, WAN 및 지하철 네트워크
아날로그/디지털 수동 광망
장거리 통신
미니 크기의 송신기/ 수신기 모듈
광통신 시스템
광통신 시스템
광학 전력 분배 시스템
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
