제품 상세 정보:
|
| 모델 이름: | 섬유 융합 커플러/분배기 | 광 결합기 구성 유형 : 1x2 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| 갈라진 비율: | 50/50,40/60,30/70,20/80,10/90,5/95 기타 등등 | 다른 유형: | 트리플윈도 싱글윈도, 듀얼윈도 |
| 기능: | 섬유 분배 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| 편광 정렬: | 슬로우 축 또는 고정 축 | 섬유 종류: | PM 섬유 케이블 |
| 패키지 종류: | 스틸 튜브 | 구성 유형: | 1x2 |
| 강조하다: | 1X2 다중 모드 융합 파이버 커플러,3.0mm 융합 파이버 커플러,1X2 융합 스플리터 3.0mm |
||

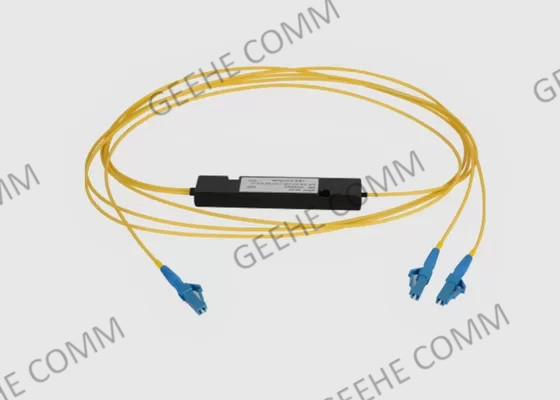

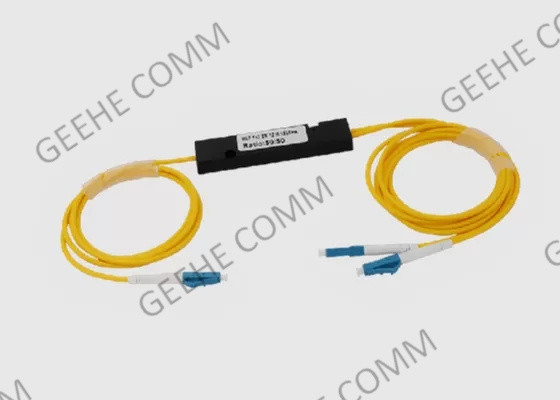

1X2 멀티모드 섬유 융합 결합기 / SC / APC 커넥터와 함께 3.0mm 스플리터
광학 결합기 간략한 소개:
멀티모드 광섬유 융합 결합기는 멀티모드 광섬유를 사용하는 광적 로컬 네트워크 또는 FTTx 네트워크에서 널리 사용됩니다. 이러한 결합기는 50/125 또는 62를 사용하여 제조 될 수 있습니다.5/125 미크론의 섬유와 850nm 또는 1310nm의 중심 파장.
섬유 융합 결합기는 다양한 스타일과 크기로 제공되며 최소한의 손실로 빛을 분할하거나 결합합니다. 모든 분할기는 신뢰할 수있는,저비용 장치스플리터는 사용자 정의 섬유 길이와 모든 유형의 커넥터로 제조 될 수 있습니다.
1 × 2 광섬유 결합기 특징 및 이점:- 네
1) 낮은 삽입 손실
2) 낮은 PDL
3) 콤팩트 디자인
4) 좋은 채널 간 통일성
5) 높은 방향성
6) 높은 신뢰성 및 안정성
7) 다양한 결합 비율이 있습니다.
이중 창 넓은 브랜드 결합기 사양 및 매개 변수:
| 매개 변수 | P | A | |||
| 작동 파장 ((nm) | 1310&1550 | ||||
| 운영 대역폭 (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| 섬유 종류 (dB) | 코닝 G652D 또는 코닝 G657 A1 | ||||
| 삽입 손실 (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 30.70~4.40≤2.5 | 30.50~4.60/≤2.8 | |||
| 30/70 | 50.00~5.60/≤1.8 | 40.90~6.10/≤2.1 | |||
| 20/80 | 60.80~7.40/≤1.2 | 60.50~7.70/≤1.2 | |||
| 10/90 | 90.60~10.50/≤0.6 | 80.80~11.40/≤0.8 | |||
| 5/95 | 120.70~13.50 /≤0.4 | 120.05~14.05/≤0.5 | |||
| 3/97 | 140.60~15.50/≤0.3 | 130.60~16.05/≤0.4 | |||
| 2/98 | 160.60~17.90/≤0.25 | 150.60~18.20/≤0.3 | |||
| 1/99 | 190.20~20.80/≤0.2 | 180.80~21.40/≤0.25 | |||
| PDL (dB) | ≤0.1 | ≤0.15 | |||
| 수익 손실 (dB) | ≥55 | ≥45 | |||
| 지침 (dB) | ≥55 | ||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||
* 위의 사양은 커넥터 없이
* 고객 요청에 따라 다른 사양이 가능합니다.
주문 정보:
| 백혈구... | X- | X2- | 35- | XX- | X- | XX- | XX- | X |
| P: 프리미엄 A: A급 X: 사용자 정의 |
121x2 222x2 |
351310/1550nm | 0101:99 0202:98 ... 5050:50 |
11m x: 사용자 정의 |
25250μM 섬유 09:900μM 느슨한 섬유 | 한국어: 한국어: 한국어: 한국어 00: 연결 장치가 없습니다. |
A: A B: B C:C |
|
| 등급 | 항구 번호 | 작동 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 연결 유형 | 차원 |
EX:WBC-P-12-35-50-1-09-0-B
1×2 Fiber Optic Coupler 적용:
FTTx 시스템
LAN, WAN 및 지하철 네트워크
아날로그/디지털 수동 광망
장거리 통신
미니 크기의 송신기/ 수신기 모듈
광통신 시스템
광통신 시스템
광학 전력 분배 시스템
광섬유 센서
광학 시험 시스템
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 유명한 브랜드와 일본 고객과 협력, 15 년 공장 검사 경험과 SGS에 의해 전체 검사 과정에 익숙합니다
