제품 상세 정보:
|
| 모델 이름: | 싱글모드 FBT 스플리터 1550 0.9mm | 광 결합기 구성 유형 : 1x2 작동 파장: | 1310nm,1490nm, 1550 nm |
|---|---|---|---|
| Split ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 etc | Other Types: | Singlewindow, Dualwindow,Triplewindow |
| 기능: | 섬유 분배 | 이용 가능한 채 사전 종료됩니다: | LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC |
| Polarization Alignment: | Slow Axis or Fast Axis | 섬유 종류: | PM 섬유 케이블 |
| 패키지 종류: | 강철 튜브 | 구성 유형: | 1x2 |
| 강조하다: | 9/125 싱글모드 FBT 스플리터,1x2 FC/APC FBT 스플리터,0.9mm 10/90 FBT 스플리터 |
||

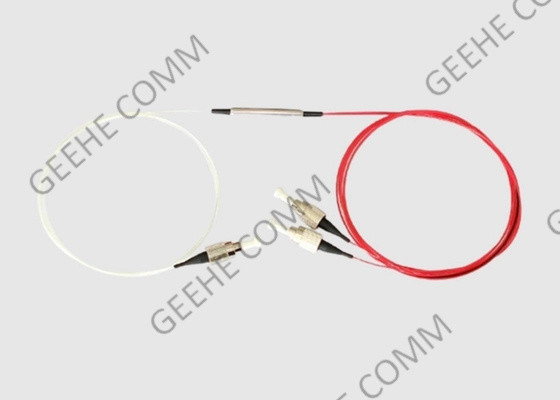

1x2 FC/APC FC/APC 9/125 싱글 모드 FBT 스플리터 1550 0.9mm 10/90 스플리트 비율
광학 결합기 간략한 소개:
지헤 광섬유 결합기 (스플리터) 는 다양한 스타일과 크기로 제공되며 최소한의 손실로 빛을 분할하거나 결합합니다.모든 스플리터는 매우 간단한 과정을 사용하여 제조됩니다., 저렴한 장치. 스플리터는 사용자 정의 섬유 길이와 모든 유형의 커넥터로 제조 될 수 있습니다.
WDM (파장 분할 멀티플렉스) 는 수동 멀티플렉스 및 탈 멀티플렉스입니다.이러한 액세서리는 하나의 광섬유 케이블 또는, 반대로, WDM 모듈의 다른 출력으로 다른 파장을 가진 신호를 분리합니다.
1 × 2 광섬유 결합기 특징 및 장점:
1) 낮은 삽입 손실
2) 높은 반사율
3) 파장 또는 대역폭에 대한 선택적 처리
4) 높은 열 및 기계적 안정성
5) 분할 비율을 선택할 수 있습니다 (1%... 50%)
6) 좋은 채널 간 통일성
7) 고객 사양에 따라 생산
이중 창 넓은 브랜드 결합기 사양 및 매개 변수:
|
1×2 980 &1550 광분열기의 조달에 대한 작은 크기의 WDM 기술 사양 버전:A/0 |
||||||||
| 성능 사양 | 매개 변수 | 사양 | 단위 | 참고: | ||||
| 신호 작동 파장 범위 (λs) | 1528년 ~ 1569년 | nm | ||||||
| 펌프 작동 파장 범위 (λp) | 965-985년 | nm | ||||||
| 삽입 손실 | 시그널 콤먼@ls | ≤0.20 | dB | |||||
| 펌프 | ≤0.20 | dB | ||||||
| 격리 | 시그널 콤먼@ls | ≥ 20 | dB | |||||
| 펌프 | ≥17 | dB | ||||||
| 양극화 의존적 인 손실 | ≤0.05 | dB | ||||||
| 온도 의존적 손실 | ≤0.15 | dB | ||||||
| 지침 | ≥55 | dB | ||||||
| 작동 온도 | -5에서 75 | °C | 최대 광전력 | mw | 500 | |||
| 저장 온도 | -40~85 | °C | 작동 습도 | % | 0에서 90까지 | |||
| 신뢰성 요구 사항 | GR-1209-CORE 및 GR-1221-CORE에 적합합니다. | |||||||
| 포장 사양 | 매개 변수 | 사양 | ||||||
| 섬유 종류 | OFS 980-20 또는 다른 섬유 | |||||||
| 차원 | Φ2.4-L30 (mm) | |||||||
| 소고리 길이가 (모든 항구) | 10.0 ± 0.1m | |||||||
| LS | 광 연결 장치 (모든 포트) | 아무 것도 | ||||||
|
참고: 1파장 의존적 손실은 전체 작업 파장 범위에서 최대 삽입 손실과 최소 삽입 손실 사이의 차이입니다. 2온도 의존적 손실은 전체 작업 온도 범위에서 삽입 손실 변동으로 정의됩니다. 385°C,85%RH 또는 75°C,90%RH에 대한 1000시간 신뢰성 보고서를 제공해야 합니다. |
||||||||
1x2 광섬유 결합기 응용:
1장거리 통신/데이터 통신
2광섬유 장비 및 시스템
3CATV 시스템
4로컬 에어리어 네트워크, PON 및 FTTH
5- 섬유 센서
6준수
준수
텔코르디아 GR-1209-CORE
텔코르디아 GR-1221-CORE
RoHS
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 빠른 배송
숙련되고 안정적인 노동자와 함께, 모든 주문 순환은 경쟁자보다 빠르다
5) 공장 감사
우리는 15 년 공장 검사 경험과 함께 유명한 브랜드와 일본 고객과 협력하고 SGS에 의해 전체 검사 과정에 익숙합니다
