제품 상세 정보:
|
| 모델 이름: | LC 연결기에 대한 광섬유 케이블 LC | 섬유 종류: | SM9/125 G.652D |
|---|---|---|---|
| 케이블 직경: | 1.8 밀리미터 | 접속구의 형태: | UPC에 대한 LC |
| 섬유 재킷: | LSZH | 물미 끝면: | UPC |
| 케이블 코어: | 단체 | 끝면 타입: | PC, UPC, 자동 위상 조정 |
| 케이블 길이: | 2m | 들락날락 플러그: | 500번 |
| 강조하다: | 1.8 밀리미터 광섬유는 lc 섬유 패치 케이블에 Cord,1.8mm lc를 메우며,lc 섬유 패치 케이블에 LSZH lc |
||

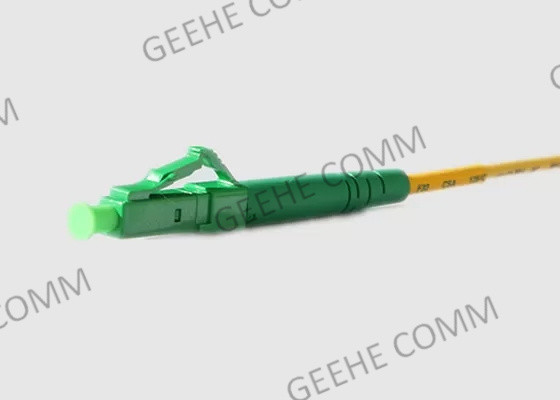

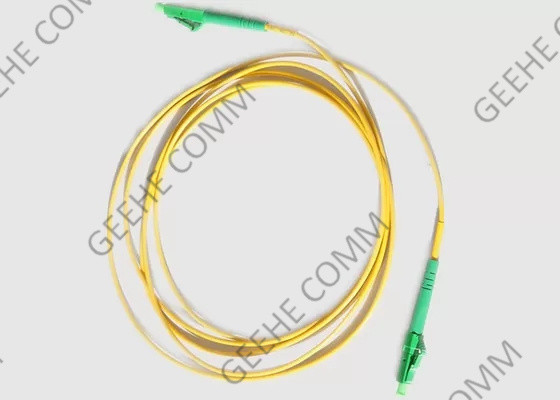

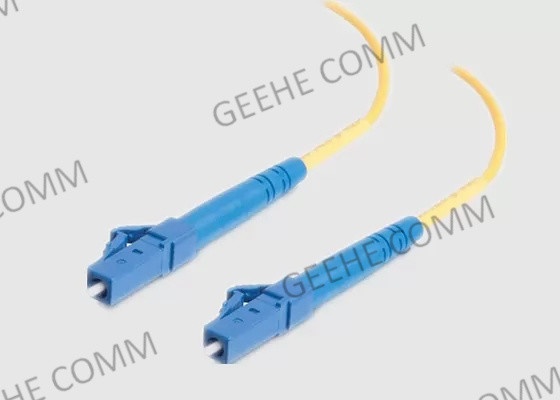

낮은 삽입 단일 모드 심플렉스 1.8mm 광섬유 케이블 LC에서 LC 연결기
기본 소개:
LC Apc 섬유 패치 케이블은 반복성과 교환성이 좋으며 100% 삽입, 반환 손실, 최종 얼굴 및 간섭 검사가 있습니다.
광섬유는 스트레스에 민감합니다. 특히 굽는 스트레스에 민감합니다.핵의 외부 부분에서 빛은 더 이상 섬유에 안내되지 않습니다 섬유의 스트레스 섹션에서 더 높은 손실을 창출Geehe의 굽기 불감성 섬유 패치 코드 (BIFPC) 는 가능한 한 많은 굽기 손실을 방지하여 코닝으로 제작되었습니다.
케이블은 다양한 롤러와 최대 30 미터 표준 길이의 LC 커넥터와 함께 제공됩니다.
광섬유 패치 케이블 장점 및 특징:
광섬유 패치 케이블 응용 프로그램:
헤드 엔드, 중앙 사무실 및 데이터 센터의 LAN, SAN 및 고속 병렬 인터 커넥트에서 신호를 전송하는 데 사용됩니다.
LAN 네트워크에서 수직공간 표면 발사 레이저 (VCSEL) 또는 LED 레이저 광원으로 사용
초고속 데이터 네트워크에 후향 및 전향 호환성을 추가
사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 50 | ||||
| 미니.회수 손실(APC)(dB) | 60 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | PM 판다 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 높고,RL는 5dB 낮고,ER는 2dB 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
LC 커넥터 사양 및 기술 파라미터:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3·MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
LC 패치 케이블 주문 정보:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: 단순화 D: 듀플렉스 |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9mm 20:20.0mm 30:30.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:다른 것 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 섬유 모드 | 커넥터 타입 | 커넥터 타입 | 케이블 직경 | 플랜지 타입 | 섬유 길이 |
* EX:OFC-D-LA-LA-09-1-1.0
