제품 상세 정보:
|
| 모델 이름: | 팬아웃 옵틱 패치 코드 | 케이블 길이: | 10m |
|---|---|---|---|
| 연결기: | LC에 대한 LC | 자켓팅: | OFNR |
| 잭 컬러: | 노란색, 고객화 | 물미 끝면: | UPC |
| 케이블 유형: | 9/125, OM3, OM4 | 섬유 모드: | 싱글모드 또는 멀티모드 |
| 파장: | 1310/1550nm | 기헤서비스: | OEM&ODM |
| 강조하다: | lc 패치 cord,1.8mm 10m 패치 코드에 대한 lc 섬유 패치 cord,1.8mm lc에 대한 1.8 밀리미터 lc |
||

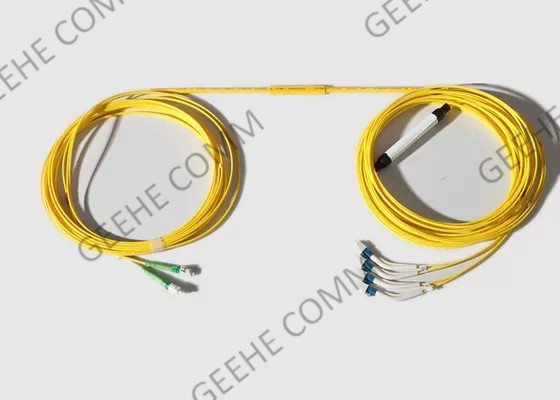

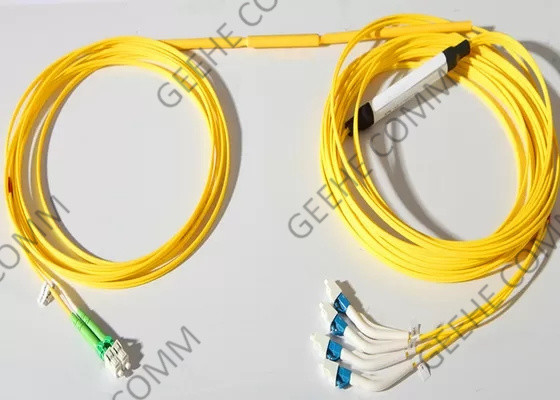

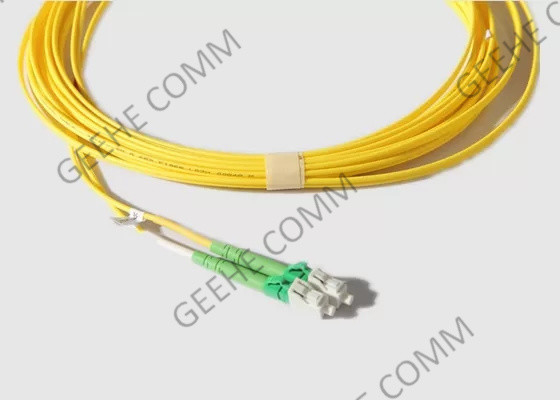

LC-LC 멀티 모드 3.0mm 및 1.8mm 12 섬유 Fanout 광 패치 코드
기본 소개:
사전 연결 된 다중 섬유 케이블은 섬유 설치 프로젝트에 점점 더 인기가 있습니다. 그것은 확실히 현장 종료 또는 스플라이싱보다 효율적이고 경제적인 솔루션입니다.펄링 아이 조립 기능으로, 그것은 빠르고 안전하게 설치 할 수 있습니다. 그냥 케이블을 배치하고 패치를 수행합니다.
Geehe의 팬 아웃 패치 코드 (Multi cable fan-out) 는 필드에서 불필요한 스플라이싱이나 종료의 필요성을 제거함으로써 설치 프로세스를 가속화하는 데 매우 유용합니다.
팬 아웃 패치 케이블 조립은 다양한 구조와 커넥터 옵션을 가질 수 있습니다: SC-SC, LC-SC, LC-LC, ST-ST, SC-ST, SC-FC, FC-FC, E2000-E2000, E2000-LC,그리고 많은 다른 조합이 있습니다..
팬-아웃 패치 코드 장점 및 특징:
광섬유 패치 케이블 응용 프로그램:
사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 50 | ||||
| 미니.회수 손실(APC)(dB) | 60 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | PM 판다 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 높고,RL는 5dB 낮고,ER는 2dB 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
LC 커넥터 사양 및 기술 파라미터:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3·MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥55 | ≥ 65 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
LC 패치 케이블 주문 정보:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: 단순화 D: 듀플렉스 |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9mm 20:20.0mm 30:30.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:다른 것 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 섬유 모드 | 커넥터 타입 | 커넥터 타입 | 케이블 직경 | 플랜지 타입 | 섬유 길이 |
* EX:OFC-D-LA-LA-09-1-1.0
장점:
빠른: 가장 일반적으로 사용되는 피그테일 & 패치코드의 상당한 재고 덕분에 빠른 배송.
품질: 국제적으로 권위있는 당사자와의 협업으로 인해 최고 수준의 품질입니다.
완전: 피그테일 및 패치코드는 사용자 정의 형태로 제공되며, 예를 들어 커넥터, 패치 드로어 및 ODF와 결합됩니다.
경쟁력: 경쟁력 있는 가격에 최고의 품질.
