제품 상세 정보:
|
| 모델 이름: | 광섬유 패치 코드 FC 대 ST | 외장 재료: | LSZH PVC |
|---|---|---|---|
| 케이블 길이: | 1m 또는 주문 제작됩니다 | 섬유의 수: | 단면 양면 |
| 장력 힘(N): | ≥55 | 케이블 직경: | 0.9 밀리미터, 2 밀리미터 또는 3 밀리미터 |
| 커넥터: | FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA | 재킷 소재: | PVC, 라이저 (OFNR), 충실 (OFNP), LSZH |
| 재킷 색: | 오렌지 | 서비스: | OEM&ODM |
| 샘플: | 자유 | ||
| 강조하다: | fc 섬유 패치 케이블에 대한 1m 멀티 모드 광섬유 광학 패치 Cord,1m om3 섬유 패치 cord,1m 0.9 밀리미터 거리 |
||

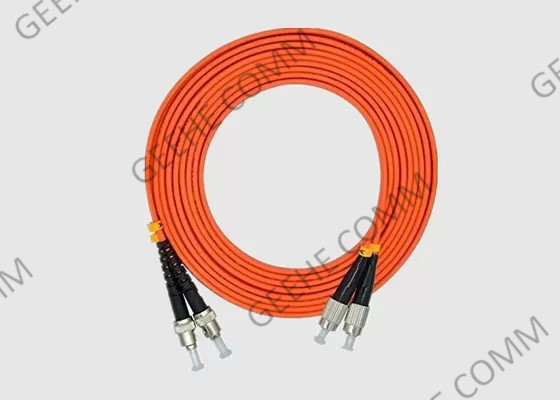

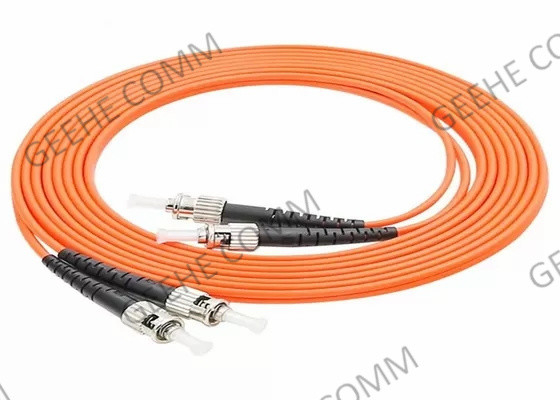

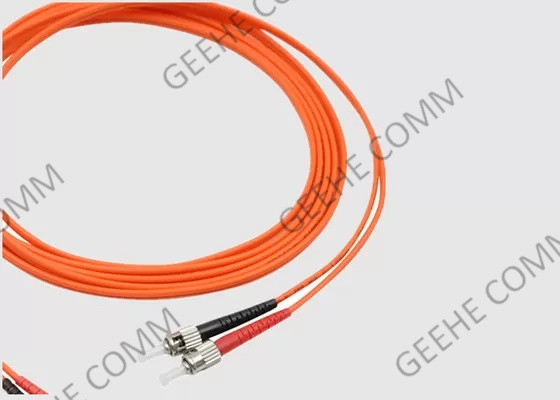

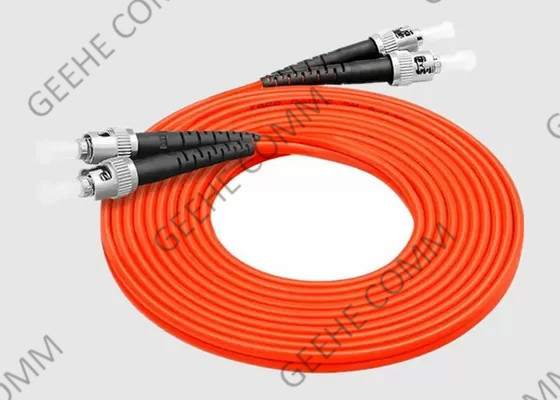

OM3 50/125 오렌지 재킷 광섬유 패치 코드 FC ~ ST 듀플렉스 멀티 모드 섬유
1기본 소개:
우리의 광섬유 케이블은 LC, SC, ST, FC, MTP / MPO 및 MTRJ 커넥터의 다양한 조합으로 제공됩니다. OM1 & OM2 1 ~ 15 미터 길이의 주식 케이블.우리는 또한 30m까지 OM3 케이블과 100m까지 OM4 케이블을 제공합니다싱글모드와 멀티모드 1~50미터
FC to ST 패치코드, 50/125um 멀티모드, 듀플렉스, 3mm 케이블, 3M, 광섬유 장비를 장비 또는 패치 패널에 연결하는 데 사용됩니다.
2FC에서 ST 패치 코드 혜택 및 특징:
3광섬유 패치 케이블 응용:
4. 사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 55 | ||||
| 미니.회수 손실(APC)(dB) | 65 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | PM 판다 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 높고,RL는 5dB 낮고,ER는 2dB 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
5FC 커넥터 사양 및 기술 파라미터:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3·MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥55 | ≥ 65 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
6FC 패치 케이블 주문 정보:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: 단순화 D: 듀플렉스 |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:FC/APC FC:FC/UPC FP:FC/PC |
09:0.9mm 20:20.0mm 30:30.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:다른 것 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 섬유 모드 | 커넥터 타입 | 커넥터 타입 | 케이블 직경 | 플랜지 타입 | 섬유 길이 |
* EX: OFC-S-FA-FC-09-1-0.5
7어떻게 섬유 패치 케이블을 선택합니까?
1) 섬유 케이블 모드: 단일 모드 또는 멀티 모드
섬유 패치 케이블의 모드는 광선이 섬유 내에서 어떻게 이동하는지 나타냅니다. 섬유 케이블에는 단일 모드 및 멀티 모드 두 가지 모드가 있습니다.
2) 섬유 가닥 수: 단순 또는 복합
섬유 가닥의 수에 따라, 단순 섬유 패치 코드와 듀플렉스 섬유 패치 코드가 있습니다. 그림 2에서 나타낸 것처럼,심플렉스 섬유 패치 케이블은 각 끝에서 하나의 심플렉스 커넥터를 가진 섬유의 단일 스트랜드를 포함합니다.그것은 하나의 포트를 가진 BiDi 트랜시버 모듈의 한 쌍과 연결될 수 있습니다.듀플렉스 섬유 패치 코드는 듀플렉스 커넥터 (또는 두 개의 심플렉스 커넥터로 간주) 를 가진 유리 또는 플라스틱의 두 가지 나선으로 구성됩니다.그것은 종종 일반적인 트랜시버 또는 듀얼 파이버 BiDi 트랜시버와 연결되어 있습니다.
3) 올바른 케이블 재킷 유형 (PVC/LSZH/OFNP/장갑) 을 선택
일반적으로 세 가지 종류의 케이블 자켓이 있습니다. 폴리빈일 엽록소 (PVC), 저연소 제로 할로겐 (LSZH) 및 광섬유 비전도 플레넘 (OFNP).당신은 아래 그림에서 특징을 볼 수 있습니다 그리고 당신의 네트워크에 대한 올바른 하나를 선택.
4) 재킷 종류: PVC 또는 LSZH
PVC 및 LSZH는 섬유 패치 코드의 일반적인 재질 재료를 설명하는 데 사용됩니다. PVC 재킷으로 덮인 섬유 패치 케이블은 정상적인 설치 온도에서 유연합니다.PVC 패치 코드와 비교하면, LSZH 패치 코드는 더 딱딱하고 덜 유연하지만 불에 타면 독성 연기를 방출하지 않는 화염 억제 화합물을 포함합니다.PVC 광섬유 패치 코드는 일반적으로 배선 센터에서 수평 실행과 같은 실내 응용 프로그램에 사용됩니다.LSZH 케이블은 지하철과 터널과 같은 공기 공급이 불가능한 공간에서 사용되며 빠르게 빠져나갈 수 없는 공간에서도 사용된다.
연결 장치 유형: LC, SC, ST 또는 기타
