제품 상세 정보:
|
| 모델 이름: | 광섬유 패치 케이블 | 커넥터: | FC에 대한 LC |
|---|---|---|---|
| 섬유 종류: | SM/MM/OM3 | 섬유 번수: | 2 핵심 |
| 케이블 직경: | 0.9 밀리미터, 1.8 mm,2.0mm, 3.0 밀리미터 | 외부 쉬스: | PVC LSZH OFNR OFNP |
| 케이블 색: | 아우카, 노랑, 주황 등 | 케이블 길이: | 1M, 2M, 3M, 5M 또는 고객 요청에 따라 |
| 서비스: | OEM&ODM | 표본: | 자유 |
| 강조하다: | FC 패치 코드에 대한 G657A LC,FC 패치 코드에 대한 1.8 밀리미터 LC,lc 섬유 패치 코드에 대한 1.8 밀리미터 fc |
||

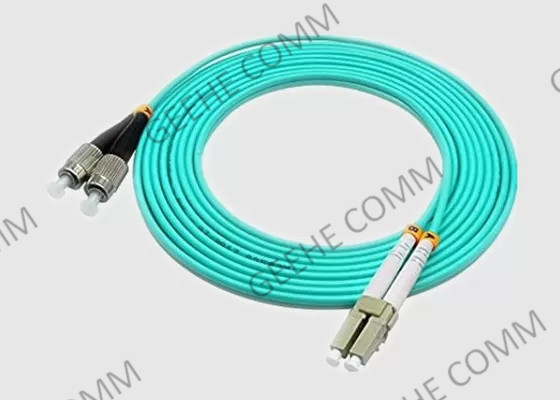

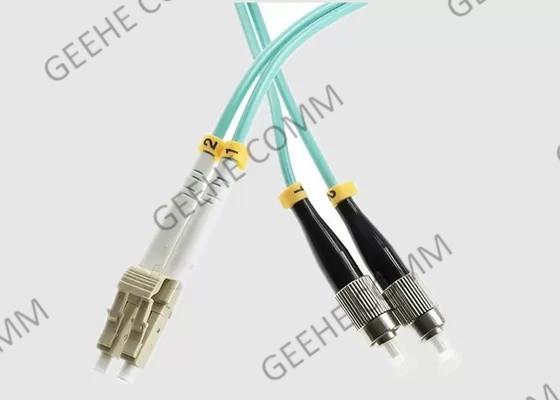

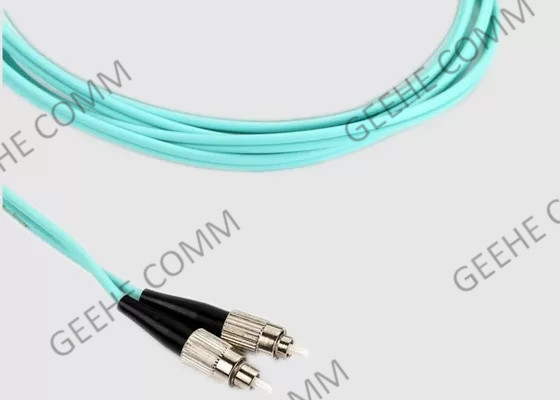

LC UPC에서 FC UPC 듀플렉스 싱글 모드 G657A 광섬유 패치코드 광섬유 점퍼
1기본 소개:
LC/UPC에서 FC/UPC 광섬유 패치코드. UPC는 Ultra Physical Contact를 의미합니다.단일 모드 연결에 대해 50dB 이상의 회귀 저하를 보장합니다..
Geehe 광섬유 카탈로그는 광섬유 네트워크를 설치하는 데 필요한 모든 것을 제공하도록 설계되었습니다.우리의 LC/UPC에서 LC/UPC 광섬유 패치 케이블은 신뢰할 수 있으며 산업 및 국제 표준에 따라 100% 테스트되었습니다, 이 LC-LC 섬유 케이블은 유연한 커스터마이징, 좋은 가격, 그리고 매우 신속한 배송입니다.
2패치 코드 장점 및 특징:
3광섬유 패치 케이블 응용:
광섬유 통신, 비디오, LAN, CATV 시스템
광망 장비, 광 시험 장비
모듈 피그테일, 멀티미디어, 프레임
액티브 디바이스 종료 설치
4- 사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 50 | ||||
| 미니.회수 손실(APC)(dB) | 60 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | PM 판다 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 더 높고,RL는 5dB 더 낮고,ER는 2dB 더 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
5.LC에서 FC 커넥터 사양 및 기술 파라미터:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3·MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
6LC 커넥터 주문 정보:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: 단순화 D: 듀플렉스 |
LA:LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:20.0mm 30:30.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:다른 것 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 섬유 모드 | 커넥터 타입 | 커넥터 타입 | 케이블 직경 | 플랜지 타입 | 섬유 길이 |
* EX: OFC-D-LA-LA-09-0-1.0
7FC커넥터 주문 정보:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: 단순화 D: 듀플렉스 |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:LC/APC FC:LC/UPC FP:LC/PC |
09:0.9mm 20:20.0mm 30:30.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:다른 것 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 섬유 모드 | 커넥터 타입 | 커넥터 타입 | 케이블 직경 | 플랜지 타입 | 섬유 길이 |
* EX: OFC-S-FA-FC-09-1-0.5
8어떻게 섬유 패치 케이블을 선택합니까?
1)섬유 케이블 모드: 단일 모드 또는 멀티 모드
광섬유 패치 케이블의 모드는 광선이 광섬유 내에서 어떻게 이동하는지 나타냅니다. 단일 모드 및 멀티 모드 두 가지 광섬유 케이블 모드가 있습니다.
2) 섬유 가닥 수: 단순 또는 듀플렉스
섬유 가닥의 수에 따라, 단순 섬유 패치 코드와 듀플렉스 섬유 패치 코드가 있습니다. 그림 2에서 나타낸 것처럼,심플렉스 섬유 패치 케이블은 각 끝에서 하나의 심플렉스 커넥터를 가진 섬유의 단일 스트랜드를 포함합니다.그것은 하나의 포트를 가진 BiDi 트랜시버 모듈의 한 쌍과 연결될 수 있습니다.듀플렉스 섬유 패치 코드는 듀플렉스 커넥터 (또는 두 개의 심플렉스 커넥터로 간주) 를 가진 유리 또는 플라스틱의 두 가지 나선으로 구성됩니다.그것은 종종 일반적인 트랜시버 또는 듀얼 파이버 BiDi 트랜시버와 연결되어 있습니다.
3) 케이블 자켓 종류 (PVC/LSZH/OFNP/갑상기)
일반적으로 세 가지 종류의 케이블 자켓이 있습니다. 폴리빈일 엽록소 (PVC), 저연소 제로 할로겐 (LSZH) 및 광섬유 비전도 전원 (OFNP).당신은 아래 그림에서 특징을 볼 수 있습니다 그리고 당신의 네트워크에 대한 올바른 하나를 선택.
4) 연결 장치 유형: LC, SC, ST 또는 기타
이 문서에 나열 된 LC, SC, ST, MTP 또는 MPO와 같은 섬유 패치 케이블에 사용되는 많은 커넥터 유형이 있습니다. 얼마나 많은 섬유 커넥터 유형을 알고 있습니까?MDC 커넥터라는 최신 커넥터 디자인이 있습니다., 표준 LC 커넥터보다 3배의 이점을 제공함으로써 최대 가능한 커넥터 밀도를 가능하게합니다. 다른 커넥터 유형은 다른 인터페이스에 연결됩니다.그래서 당신은 당신이 처음으로 사용하는 장치의 인터페이스 유형을 확인하는 것이 좋습니다.
5) 올바른 커넥터 폴러크 타입 (UPC/APC) 을 선택합니다.
APC 커넥터의 손실이 UPC 커넥터보다 낮기 때문에 일반적으로 APC 커넥터의 광학 성능은 UPC 커넥터보다 낫습니다.APC 커넥터는 FTTx와 같은 응용 프로그램에서 널리 사용됩니다., 수동 광망 (PON) 및 파장 분할 멀티플렉스 (WDM) 는 반환 손실에 더 민감합니다. 그러나 APC 커넥터는 일반적으로 UPC 커넥터보다 비싸습니다.그래서 당신은 장단점을 고려해야 합니다.고 정밀 광섬유 신호를 요구하는 애플리케이션에서, APC는 첫 번째 고려 사항이 되어야 하지만, 덜 민감한 디지털 시스템은 UPC를 사용하여 똑같이 잘 수행합니다. 보통,APC 패치 케이블의 커넥터 색은 녹색입니다., 그리고 UPC 패치 케이블은 파란색입니다.
