제품 상세 정보:
|
| 모델 이름: | ST-ST 섬유 광학 점퍼 | 외장 재료: | OFNR 라이저 |
|---|---|---|---|
| 케이블 길이: | 5m 또는 커스터머이즈드 | 전파 형태: | 멀티 모드, 단일모드 |
| 장력 힘(N): | ≥55 | 케이블 직경: | 0.9 밀리미터, 2 밀리미터 또는 3 밀리미터 |
| 커넥터: | 거리에 대한 거리 | 끝면 타입: | UPC, PC, 자동 위상 조정 |
| 재킷 색: | 노랗거나 커스터머이즈드 | 표준: | 텔코디아 GR-326- 핵심 |
| 강조하다: | 거리 UPC 광섬유 점퍼에 대한 ST UPC,거리 섬유 케이블에 대한 단일모드 거리,ST-ST 광섬유 점퍼 케이블 |
||

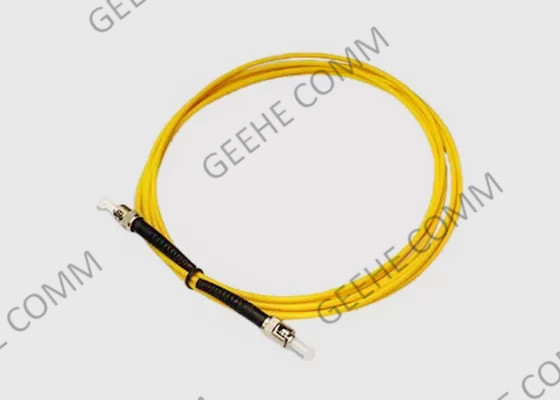

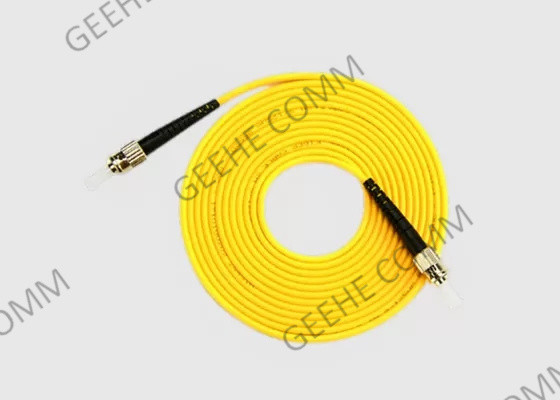

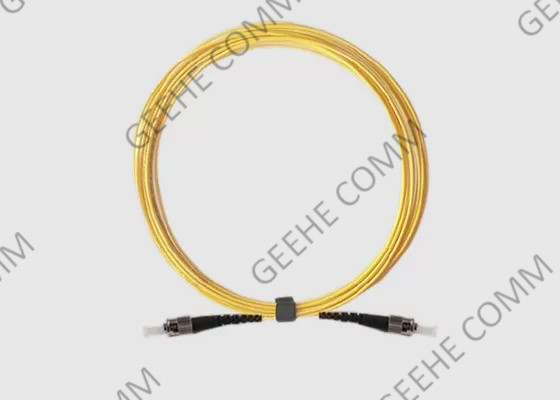

단일 모드 광섬유 케이블 62.5/125 ST-ST 광섬유 점퍼 데이터 센터
1기본 소개:
ST UPC에서 ST UPC 광섬유 패치 케이블은 광섬유 장비를 장비에 연결하거나 패치 패널을 장비에 연결하는 데 사용됩니다.그것은 양쪽 끝에서 ST 광섬유 커넥터로 끝나는 패치 케이블을 포함합니다.단순형과 듀플렉스형 모두 싱글모드 및 멀티모드 광섬유 유형 지원으로 제공됩니다.
ST-ST 섬유 패치 케이블100%의 기능을 테스트하고 뛰어난 네트워크 성능을 보장합니다. 우리는 패치 케이블, 광섬유 점퍼, 최대 50미터 길이의 광섬유 케이블을 제공합니다.
2ST에서 ST 패치 코드의 장점과 특징:
1) 무료 ST/UPC 광섬유 패치 케이블 샘플

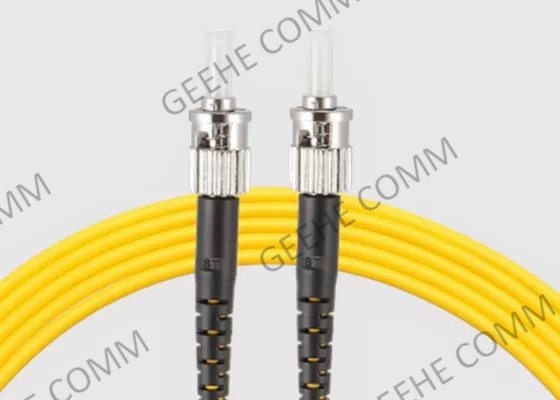

2) 금속 결합 머리, 세라믹 페룰, ST-ST
3) 섬유 구형 높이: -90 nm, +50 nm
4) 100% 품질 모니터링 및 테스트
5) G높은 내구성 및 교환성
6) 다양한 커넥터 유형
7) 고온 안정성
8) 낮은 삽입 손실 및 뒷 반사
3광섬유 패치 케이블 응용:
1) 광섬유 통신, 비디오, LAN, CATV 시스템
2) 광학 네트워크 장비, 광학 시험 장비
3) 모듈 피그테일, 멀티미디어, 프레임
4) 액티브 디바이스 종료 설비
4. 사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 50 | ||||
| 미니.회수 손실(APC)(dB) | 60 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | PM 판다 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 높고,RL는 5dB 낮고,ER는 2dB 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
5ST 커넥터 사양 및 기술 파라미터:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3·MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
6우리의 서비스:
패치 케이블 선택은 당신이 작업하고 있는 광섬유 네트워크의 종류에 따라 중요합니다. 어떤 것은 싱글 모드, 다른 하나는 멀티 모드 설치에 적합할 수 있습니다.단일 모드 케이블 을 사용 할 때 고려 해야 할 또 다른 요인 은 닦은 종류 이다.
패치 케이블 선택이 중요하지만, 선택 할 수있는 광섬유 네트워크의 한 조각 만입니다. 다른 주요 제품 범주에서 사용할 수있는 것을 살펴보십시오:
7연결 장치 유형 약칭:
SC - 스냅 인 스타일 커넥터. 뛰어난 성능으로 알려져 있습니다. 구독자 커넥터, 스퀘어 커넥터 또는 표준 커넥터로 불립니다.
ST - 멀티모드 네트워크에 매우 인기있는 선택 커넥터. 또한 스트레이트 톱 커넥터로 불립니다. 그들은 바요네트 스타일 결합 유형을 사용합니다.간단한 윙-온 및 윙-오프 설치를 가능하게 하는.
FC - 한 때 가장 인기있는 단일 모드 커넥터 유형이었지만 현재는 일반적으로 SC 및 LC 커넥터로 대체되고 있습니다.그들은 고 진동 환경에서 사용 될 스크루-온 결합 유형을 활용하고 일반적으로 데이터컴에 사용됩니다., 통신, 측정 장비 및 단일 모드 레이저.
LC - SC 커넥터의 절반 크기를 측정하는 작은 형식 요소 커넥터. 이것은 단일 모드 케이블에 대한 인기있는 선택입니다. 또한 Lucent 커넥터, 작은 커넥터,또는 로컬 커넥터, 이러한 스냅 인 커넥터는 일반적으로 고 밀도 연결에 사용되며 SFP 모듈 및 XFP 트랜시버와 같은 플러그 앤 플레이 장치와 호환됩니다.
