제품 상세 정보:
|
| 모델 이름: | 듀플렉스 유니부트 LC 대 LC 파이버 패치 케이블 | 섬유 번수: | 이중 통신 |
|---|---|---|---|
| 섬유 종류: | 옴3 | 외장 재료: | PVC / LSZH |
| 연결기: | ST,LC | 케이블 길이: | 0.5m/1m/1.5m 또는 주문 제작됩니다 |
| 연결기의 말단 면: | PC / UPC / 자동 위상 조정 | 더 케이블의 지름: | 00.9/2.0/3.0/4.8/70 |
| 섬유색: | 커스터머이즈드 Yellow/orange/Aqua/Red | 영향 사이클: | 1500 |
| 강조하다: | OM3 두 부분으로 된 섬유 패치 케이블,lc 패치 케이블에 대한 풀 탭 이중 통신 섬유 패치 Cable,10gb lc |
||

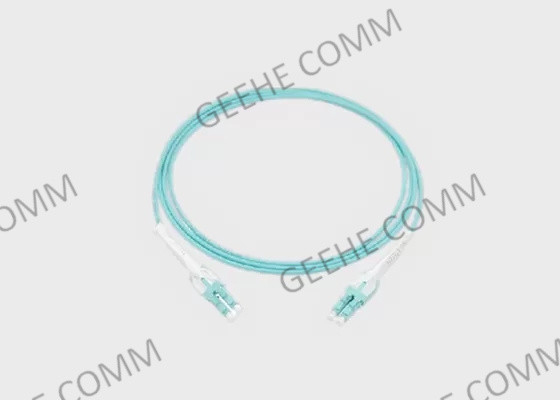

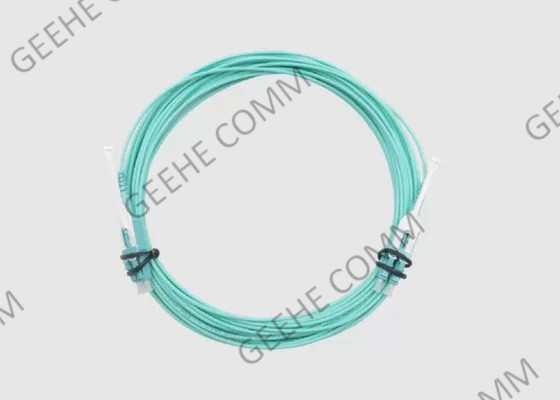

풀 탭 디자인 10Gb 40Gb 멀티모드 OM3 듀플렉스 LC에서 LC 섬유 패치 케이블
1- 파이버 패치 코드 기본 소개:

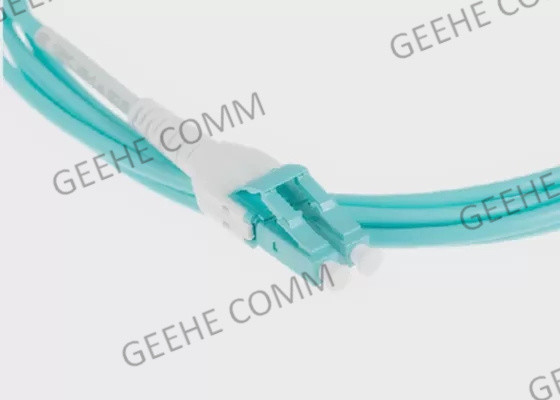

듀플렉스 LC 유니부트 푸시 풀 커넥터는 편리하게 양극을 변경할 수 있는 옵션을 제공합니다. 또한 편리하게 양극을 변경할 때 떨어지거나 손실될 수 있는 느슨한 조각이 없습니다.또한 편성 변동으로 떨어지거나 손실 될 수 있는 느슨한 조각이 없습니다.LC 유니부트 푸시 풀 듀플렉스 광섬유 패치 케이블은 2로 구성되어 있습니다.0mm 2 섬유 둥근 단위 케이블은 전체 (OFNP) 또는 낮은 연소 제로 알로겐 (LSZH) 등급 재질에서 지역 조례를 충족 할 수 있습니다.케이블 부피를 50% 줄이는 2.0mm 케이블을 사용하여 LC Uniboot 푸시-트럭 광섬유 패치 케이블은 매우 높은 밀도 패치 필드에서 케이블 혼잡을 줄이기 위해 이상적입니다.
이 LC Uniboot 패치 코드는OM5+, OM4+, OM3 및 OS2높은 성능의 삽입 손실을 가진 섬유 유형은 오늘날 매우 낮은 커넥터 삽입 손실을 필요로하는 고속 시스템에 필수적입니다.
2. 유니부트 광섬유 패치 코드 장점 및 특징:
3. 유니부트 패치 코드 응용 프로그램:
유니부트 패치 코드는 고밀도 데이터 센터 애플리케이션에서 사용하도록 설계되었습니다.줄인 케이블 지름은 섬유 수를 줄이지 않고 케이블의 총 부피를 줄임으로써 케이블 관리를 향상시킵니다.그것은 고밀도 교차 연결 시스템에서 접근성을 개선하는 완벽한 솔루션입니다. Uniboot 패치 케이블의 극도 설치 지점에서 전환 할 수 있습니다.모든 광섬유 네트워크에 유연한 선택이 됩니다.
4. 사양 및 기술 매개 변수
| 건축물 | |
| 섬유수 | 2- 라운드 섬유 |
| 케이블 재킷 등급 | 본회의 (OFNP) 저연소 제로 할로겐 (LSZH) |
| 섬유 종류 | 싱글 모드: OS2 9/125um 멀티모드: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| 커넥터 유형 | 듀플렉스 LC 유니부트 |
| 재킷 색상 | OS1/OS2: 노란색 OM3: 아쿠아 OM4: 아쿠아 OM4+:아쿠아 OM5+: 라임 그린 |
| 물리적 특성 | |
| 케이블 외부 지름 (OD) | 20.0mm |
| 굽기 반지름 (분) | 40mm |
| 커넥터 내구성 | 500회 |
| 굽기 반지름 (분) | 20mm (40mm) |
| 광학적 특성 | |
| 커넥터 삽입 손실 | MM: 최대 0.15dB (최적 IL) 최대 0.10dB (극저 IL) 최대 0.25dB (최적 IL) |
| SM: 최대 0.25 dB (최적 IL) | |
| 커넥터 반환 손실 | 26dB 분 (MM) 55dB 분 (SM) 65dB 분 (SM/APC) |
| 환경적 특성 | |
| 저장 및 운송 온도 | -40°C-+70°C |
| 작동 온도 및 설치 온도 | -40°C-+70°C |
5주문 정보
| 코드 | 섬유 종류 | 케이블 종류 | 재킷 재료 | 색상 | 길이 (m) | ||||
| P | 3 | OM3 | AR2 | 2mm 둥근 | L | LSZH | Y | 노란색 | 1 |
| 4 | OM4 | AX2 | 둥글 2.4mm | R | OFNR | A | 아쿠아 | 2 | |
| 7 | G.657A1 | P | OFNP | E | 에리카 바이올렛 | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
레거시 주문 정보
| 커넥터 끝 | 모드 | 케이블 구성 | 케이블 색상 | 케이블 직경 | 케이블 길이 (m) | ||||
| LC에서 LC로 | 9 | OS1/OS2 | D | 듀플렉스 | Y | 노란색 | 20.4mm | 1 | |
| 7A1 | G.657A1 | DR | 듀플렉스 라이저 | A | 아쿠아 | 30.0mm | 2 | ||
| 7A2 | G.657A2 | DP | 듀플렉스 플레넘 | P | 보라색 | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6어떻게 섬유 패치 케이블을 선택합니까?
1) 섬유 케이블 모드: 단일 모드 또는 멀티 모드
섬유 패치 케이블의 모드는 광선이 섬유 내에서 어떻게 이동하는지 나타냅니다. 섬유 케이블에는 단일 모드 및 멀티 모드 두 가지 모드가 있습니다.
2) 섬유 가닥 수: 단순 또는 듀플렉스
섬유 가닥의 수에 따라, 단순 섬유 패치 코드와 듀플렉스 섬유 패치 코드가 있습니다. 그림 2에서 나타낸 것처럼,심플렉스 섬유 패치 케이블은 각 끝에서 하나의 심플렉스 커넥터를 가진 섬유의 단일 스트랜드를 포함합니다.그것은 하나의 포트를 가진 BiDi 트랜시버 모듈의 한 쌍과 연결될 수 있습니다.듀플렉스 섬유 패치 코드는 듀플렉스 커넥터 (또는 두 개의 심플렉스 커넥터로 간주) 를 가진 유리 또는 플라스틱의 두 가지 나선으로 구성됩니다.그것은 종종 일반적인 트랜시버 또는 듀얼 파이버 BiDi 트랜시버와 연결되어 있습니다.
3) 연결 장치 유형: LC, SC, ST 또는 기타
이 문서에 나열 된 LC, SC, ST, MTP 또는 MPO와 같은 섬유 패치 케이블에 사용되는 많은 커넥터 유형이 있습니다. 얼마나 많은 섬유 커넥터 유형을 알고 있습니까?MDC 커넥터라는 최신 커넥터 디자인이 있습니다., 표준 LC 커넥터보다 3배의 이점을 제공함으로써 최대 가능한 커넥터 밀도를 가능하게합니다. 다른 커넥터 유형은 다른 인터페이스에 연결됩니다.그래서 당신은 당신이 처음으로 사용하는 장치의 인터페이스 유형을 확인하는 것이 좋습니다.
4) 올바른 케이블 재킷 유형 (PVC/LSZH/OFNP/갑상선) 을 선택
일반적으로 세 가지 종류의 케이블 자켓이 있습니다. 폴리빈일 엽록소 (PVC), 저연소 제로 할로겐 (LSZH) 및 광섬유 비전도 플레넘 (OFNP).당신은 아래 그림에서 특징을 볼 수 있습니다 그리고 당신의 네트워크에 대한 올바른 하나를 선택.
5) 올바른 커넥터 폴러크 타입 (UPC/APC) 을 선택합니다.
APC 커넥터의 손실이 UPC 커넥터보다 낮기 때문에 일반적으로 APC 커넥터의 광학 성능은 UPC 커넥터보다 낫습니다.APC 커넥터는 FTTx와 같은 응용 프로그램에서 널리 사용됩니다., 수동 광망 (PON) 및 파장 분할 멀티플렉스 (WDM) 는 반환 손실에 더 민감합니다. 그러나 APC 커넥터는 일반적으로 UPC 커넥터보다 비싸습니다.그래서 당신은 장단점을 고려해야 합니다.고 정밀 광섬유 신호를 요구하는 애플리케이션에서, APC는 첫 번째 고려 사항이 되어야 하지만, 덜 민감한 디지털 시스템은 UPC를 사용하여 똑같이 잘 수행합니다. 보통,APC 패치 케이블의 커넥터 색은 녹색입니다., 그리고 UPC 패치 케이블은 파란색입니다.
