제품 상세 정보:
|
| 모델 이름: | 실내 광섬유 점퍼 | 케이블 직경: | 1.8 mm,2.0mm,3.0mm |
|---|---|---|---|
| 섬유 번수: | 2 핵심 | 반짝이는: | UPC, 자동 위상 조정 |
| 재킷 소재: | PVC / LSZH / OFNR | 케이블 길이: | 1M,2M,3M... 특화하십시요 |
| 케이블 치수: | 3.0 밀리미터 | 재킷 색: | 노란색 |
| 섬유 종류: | 다중 모드 62.5/125 | 감쇠기: | 1310 nm : 0.25 dB/km 또는 1550 nm에 : 0.35 dB/km |
| 강조하다: | FTTH SC UPC 광섬유 점퍼,2.0 밀리미터 PVC 광섬유 점퍼,단일모드 2.0 밀리미터 광섬유 점퍼 |
||

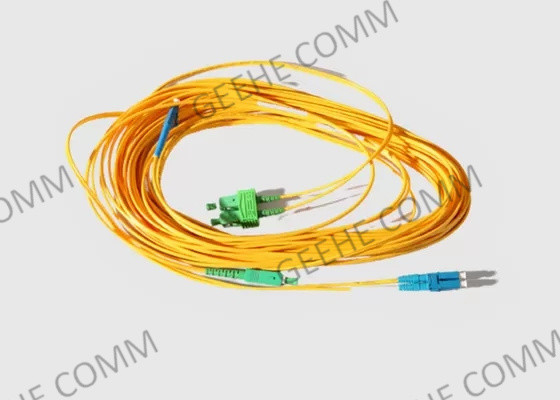

FTTH 실내 2.0mm PVC 싱글 모드 SC UPC 광섬유 점퍼
1. 파이버 패치 코드 기본 소개:
양쪽 끝에 SC 커넥터, 이 SM 점퍼는 듀플렉스 구성에서 사용할 수 있으며 정확성과 내구성을 위해 세라믹 페룰을 사용합니다.
어머님특별히 제어된 끝면 기하학은 패치 코드 커넥터에 미리 닦은 및 미리 반사 된 페룰을 통합하여 최적의 물리적 접촉을 제공합니다. 이러한 기능은 반사,최고 오프셋과 동심성은 더 큰 짝짓기 신뢰성 및 광적 삽입 손실 & 반환 손실 성능을 위해 조정됩니다.
광섬유 패치 케이블은 데이터 센터, 통신실 및 데스크톱에서 네트워크 장비를 연결합니다.

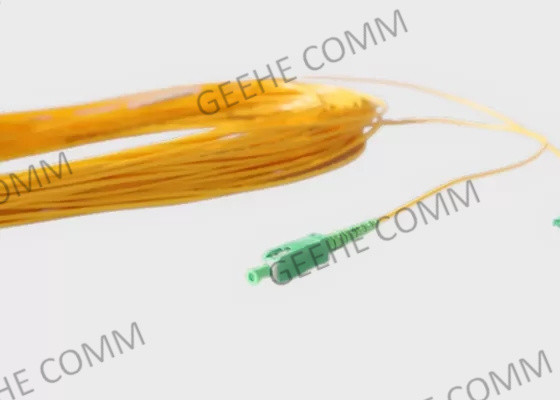

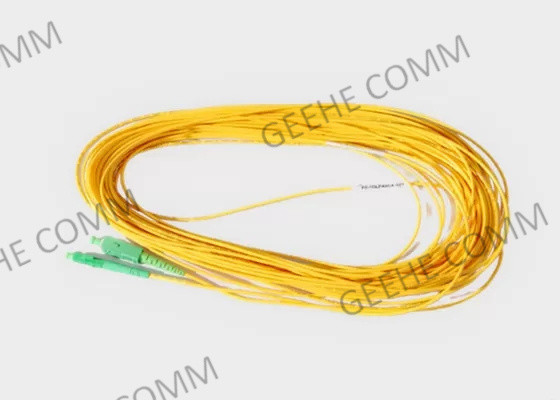

2광섬유 패치 케이블 SC에서 SC로
3.SC에서 SC 패치 코드 적용:
4- 사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 50 | ||||
| 미니.회수 손실(APC)(dB) | 60 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | PM 판다 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 높고,RL는 5dB 낮고,ER는 2dB 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
5. 섬유 패치 케이블 SC 사양 및 기술 매개 변수:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3·MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
*EX:OFC-D-LA-LA-09-1-1.0
6주문 정보:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: 단순화 D: 듀플렉스 |
SA:LC/APC SC:LC/UPC SP:LC/PC | SA:LC/APC SC:LC:UPC SP:LC/PC | 09:0.9mm 20:20.0mm 30:30.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:다른 것 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 섬유 모드 | 커넥터 타입 | 커넥터 타입 | 케이블 직경 | 플랜지 타입 | 섬유 길이 |
