제품 상세 정보:
|
| 모델 이름: | 멀티 모드 광섬유 점퍼 | 연결기: | LC/SC/ST/FC/LSH/MU/MTRJ |
|---|---|---|---|
| 반짝이는: | APC UPC, PC | 섬유 모드: | 두 부분으로 되고 단순합니다 |
| 케이블 직경: | 0.9 mm,2.0mm,3.0mm | 케이블 재료: | PVC / LSZH / OFNR |
| 섬유 등급: | G.652.D | 재킷 색: | 파란색 |
| 섬유 케이블 길이: | 맞춤화되는 1m,2m,3m,5m | 시험 요구사항: | 100% 3D 테스트 |
| 강조하다: | 4 미터 멀티 모드 광섬유 점퍼,SC 멀티 모드 광섬유 점퍼에 대한 LC,G.652.D 네트워크 섬유 패치 케이블 |
||

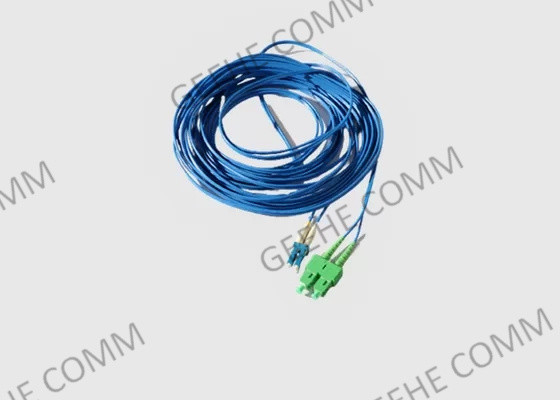

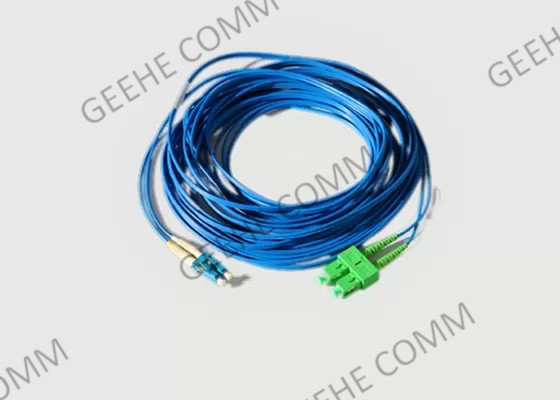

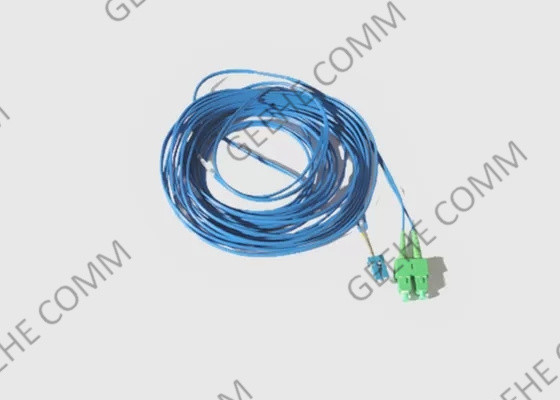

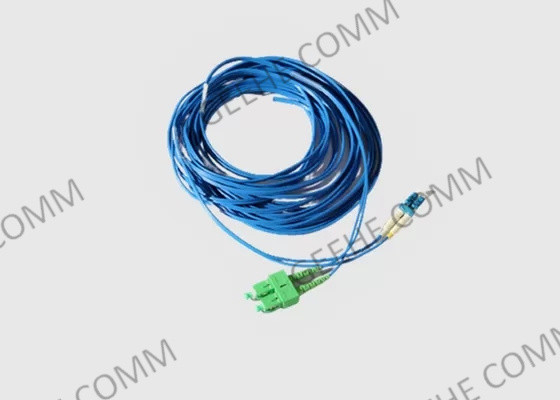

4미터 듀플렉스 LC에서 SC 멀티모드 광섬유 점퍼
1짧은 소개:
멀티모드 광섬유 케이블 (Multimode Fiber Optic Cables) 은 패치 케이블 또는 점퍼 케이블 (jumper cable) 이라고도 불립니다. 설치 시간을 줄이기 위해 케이블 끝을 끝으로 연결합니다.또한 더 높은 품질의 제품을 보장합니다.
어머님다중 모드 광섬유 케이블, 단일 모드 광섬유 케이블 패치 케이블을 다양한 색상과 길이로 공급합니다.
LC to SC 광섬유 패치 코드는 300 미터까지 10 기가 비트 이더넷을 수용하도록 설계되었으며, 실내 사용에 내구성있는 고품질 PVC 재킷, LSZH을 갖추고 있습니다. 낮은 손실: 삽입 손실 ((dB) ≤0.2, 반환 손실 (dB) ≥30
2광섬유 패치 코드 LC에서 SC 혜택 및 특징:
3광섬유 패치 케이블 응용:
4. 사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,LC/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 50 | ||||
| 미니.회수 손실(APC)(dB) | 60 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | PM 판다 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 높고,RL는 5dB 낮고,ER는 2dB 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
5. 섬유 패치 케이블 LC에서 LC 사양 및 기술 파라미터:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3·MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
6LC 커넥터 주문 정보:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: 단순화 D: 듀플렉스 |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9mm 20:20.0mm 30:30.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:다른 것 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 섬유 모드 | 커넥터 타입 | 커넥터 타입 | 케이블 직경 | 플랜지 타입 | 섬유 길이 |
* EX:OFC-D-LA-LA-09-1-1.0
7SC 커넥터 주문 정보:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: 단순화 D: 듀플렉스 |
SA:LC/APC SC:LC/UPC SP:LC/PC | SA:LC/APC SC:LC:UPC SP:LC/PC | 09:0.9mm 20:20.0mm 30:30.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:다른 것 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 섬유 모드 | 커넥터 타입 | 커넥터 타입 | 케이블 직경 | 플랜지 타입 | 섬유 길이 |
7젠장, 서비스:
우리는 OEM 서비스를 제공합니다, 다음 항목은 사용자 정의 될 수 있습니다:
1커넥터: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA 커넥터 옵션
2펠러 끝면: PC, UPC, APC 선택 사항
3. 섬유 모드: 9/125um 싱글 모드, 멀티 모드 (OM2, OM3, OM4, OM5) 선택.
4섬유 수: 단순, 복합 선택
5케이블 지름: 3.0mm, 2.8mm, 2.0mm, 1.8mm, 1.2mm, 0.9mm 선택
6케이블 색상: 노란색, 코끼리, 흰색, 파란색, 오렌지, 아쿠아, 분홍색 선택
7케이블 길이는 0.5m ~ 50m 선택적입니다.
8케이블 재킷: PVC 또는 LSZH 선택
