제품 상세 정보:
|
| 모델 이름: | OFNR 광섬유 패치 케이블 | 섬유 번수: | 이중 통신 |
|---|---|---|---|
| 섬유 종류: | OS2 SingleMode | 외장 재료: | OFNR 라이저 |
| 연결기: | LC에 대한 LC | 케이블 길이: | 0.5m/1m/1.5m 또는 주문 제작됩니다 |
| 연결기의 말단 면: | PC / UPC / 자동 위상 조정 | 더 케이블의 지름: | 00.9/2.0/3.0/4.8/70 |
| 섬유색: | 커스터머이즈드 Yellow/orange/Aqua/Red | 영향 사이클: | 1500 |
| 강조하다: | 유니부트 3.0 밀리미터 광섬유 패치 케이블,LC OS2 광섬유 패치 케이블에 대한 LC,OFNR 라이저 광섬유 패치 케이블 |
||

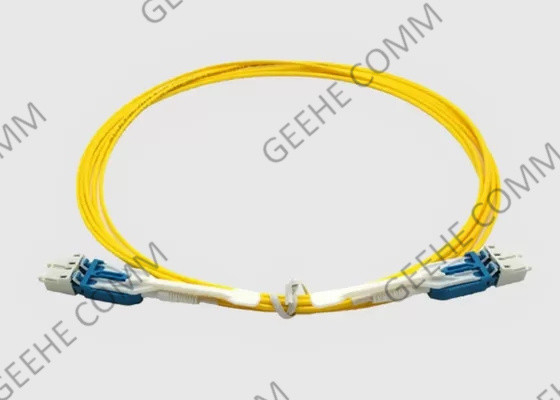

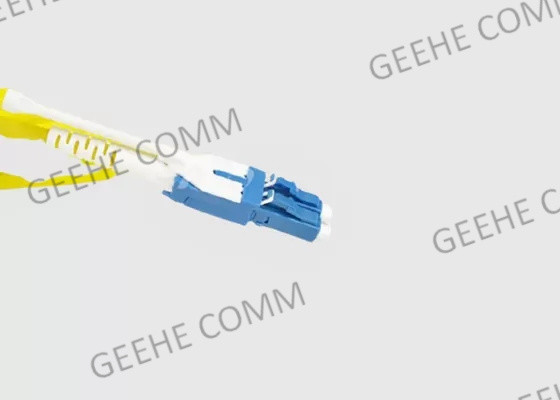

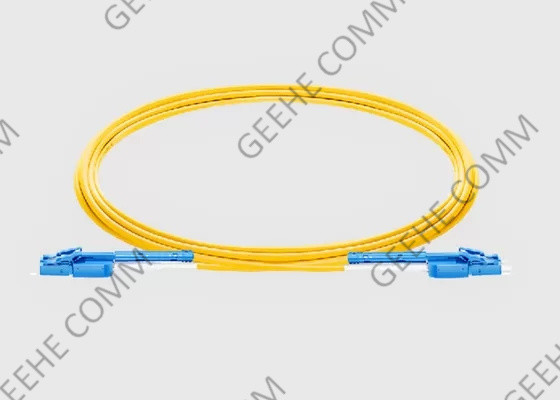

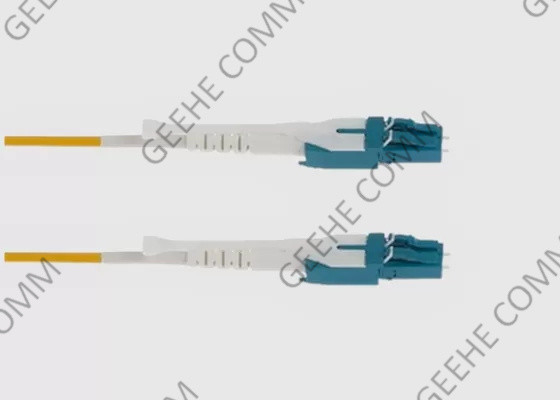

UNIBOOT LC에서 LC OS2 SINGLEMOD 광섬유 패치 케이블
1- 파이버 패치 코드 기본 소개:
유니부트 패치 케이블은 두 개의 심플렉스 섬유를 한 자켓에 배치하면서도 듀플렉스 LC 또는 SC 커넥터로 끝납니다. 전형적인 광섬유 케이블은 지프 코드 접근 방식을 사용합니다.두 섬유 모두 분리 된 코트를 씌운다는 것을 의미합니다.자켓의 일반적인 크기는 3mm이고 지프 코드에서는 6mm의 폭이 됩니다. Uniboot의 창의적인 디자인으로 이제 전체 케이블은 3mm에 불과하며 50%의 공간을 절약합니다.
이것은 단일 모드 9/125 광섬유 듀플렉스 케이블 집합체입니다. 플레넘 자켓, LC 유니부트 점퍼 케이블, 라이저 자켓 옵션을 포함하여 추가 옵션이 있습니다.빠른 성능의 Fibertronics 케이블을 얻으십시오이 광섬유 케이블은 TX와 RX 듀플렉스 채널을 위한 2개의 섬유를 담는 단일 3mm 황색 자켓을 가지고 있습니다.
종료: LC 유니부트, SC 유니부트, LC, SC, FC, ST, MTRJ, MTP®/MPO
2. 유니부트 광섬유 패치 코드 장점 및 특징:
3. 유니부트 패치 코드 응용 프로그램:
4. 사양 및 기술 매개 변수
| 건축물 | |
| 섬유수 | 2- 라운드 섬유 |
| 케이블 재킷 등급 | 본회의 (OFNP) 저연소 제로 할로겐 (LSZH) |
| 섬유 종류 | 싱글 모드: OS2 9/125um 멀티모드: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| 커넥터 유형 | 듀플렉스 LC 유니부트 |
| 재킷 색상 | OS1/OS2: 노란색 OM3: 아쿠아 OM4: 아쿠아 OM4+:아쿠아 OM5+: 라임 그린 |
| 물리적 특성 | |
| 케이블 외부 지름 (OD) | 20.0mm |
| 굽기 반지름 (분) | 40mm |
| 커넥터 내구성 | 500회 |
| 굽기 반지름 (분) | 20mm (40mm) |
| 광학적 특성 | |
| 커넥터 삽입 손실 | MM: 최대 0.15dB (최적 IL) 최대 0.10dB (극저 IL) 최대 0.25dB (최적 IL) |
| SM: 최대 0.25 dB (최적 IL) | |
| 커넥터 반환 손실 | 26dB 분 (MM) 55dB 분 (SM) 65dB 분 (SM/APC) |
| 환경적 특성 | |
| 저장 및 운송 온도 | -40°C-+70°C |
| 작동 온도 및 설치 온도 | -40°C-+70°C |
5주문 정보
| 코드 | 섬유 종류 | 케이블 종류 | 재킷 재료 | 색상 | 길이 (m) | ||||
| P | 3 | OM3 | AR2 | 2mm 둥근 | L | LSZH | Y | 노란색 | 1 |
| 4 | OM4 | AX2 | 둥글 2.4mm | R | OFNR | A | 아쿠아 | 2 | |
| 7 | G.657A1 | P | OFNP | E | 에리카 바이올렛 | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
레거시 주문 정보
| 커넥터 끝 | 모드 | 케이블 구성 | 케이블 색상 | 케이블 직경 | 케이블 길이 (m) | ||||
| LC에서 LC로 | 9 | OS1/OS2 | D | 듀플렉스 | Y | 노란색 | 20.4mm | 1 | |
| 7A1 | G.657A1 | DR | 듀플렉스 라이저 | A | 아쿠아 | 30.0mm | 2 | ||
| 7A2 | G.657A2 | DP | 듀플렉스 플레넘 | P | 보라색 | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6옵션 사용 가능
- LC 사용자 정의 광섬유 점퍼 옵션 포함됩니다.
-- LC/PC (물리적 접촉) 폴란드어
-- LC/UPC (ultra physical contact) 폴리쉬
-- LC/APC (각형 물리 접촉) 롤링
자켓: 라이저 (OFNR), 플레넘 (OFNP), 저연소 제로 할로겐 (LSZH), PVC
직경: 0.9mm (900μm), 1.6mm, 1.8mm, 2.0mm, 3.0mm
재킷 색상: 아쿠아, 오렌지, 녹색, 빨간색, 파란색, 회색, 검은색, 노란색
LC 멀티모드 62.5/125μm MMF 섬유 (코닝 광섬유 케이블)
LC 멀티모드 50/125μm MMF OM2 섬유 (코닝 광섬유 케이블)
LC 멀티모드 50/125μm MMF OM3 10Gb 레이저 최적화 섬유 (코닝 섬유)
LC 심플렉스 케이블 또는 LC 듀플렉스 케이블은 선택적인 색상으로도 제공됩니다.
LC 표준 부트, LC 45° 각의 부트, LC 90° 각의 부트, 또는 짧은 부트 옵션.
코닝 광섬유 케이블, 또는 Fiber One Fiber.
