제품 상세 정보:
|
| 모델 이름: | 광섬유 점퍼 | 섬유 번수: | 단체 |
|---|---|---|---|
| 섬유 종류: | 옴3 | 외장 재료: | OFNR 라이저 |
| 연결기: | LC에 대한 LC | 케이블 길이: | 0.5m/1m/1.5m 또는 주문 제작됩니다 |
| 연결기의 말단 면: | PC / UPC / 자동 위상 조정 | 더 케이블의 지름: | 00.9/2.0/3.0/4.8/70 |
| 섬유색: | 커스터머이즈드 Yellow/orange/Aqua/Red | 영향 사이클: | 1500 |
| 강조하다: | LC 광섬유 점퍼 케이블에 대한 LC,3.0 밀리미터 LSZH 섬유 점퍼 케이블을 단순화하세요,LC 섬유 점퍼에 대한 단순한 3.0 밀리미터 LC |
||

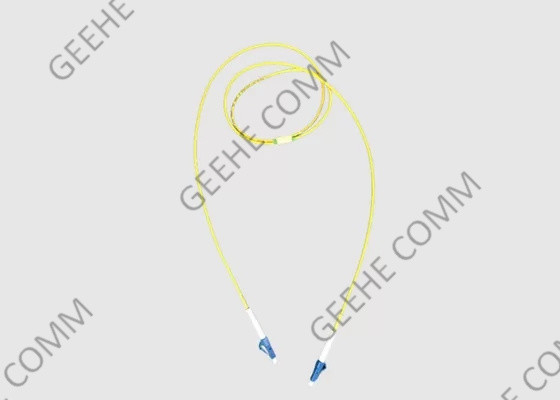

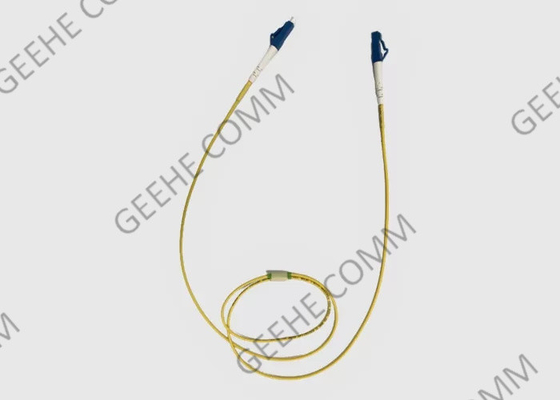

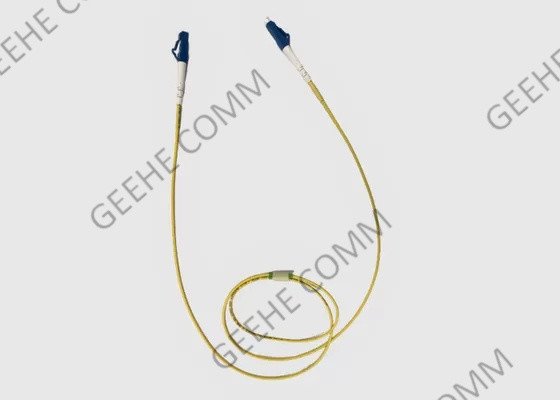

광섬유 점퍼 50/125 LC UPC-LC UPC OM3 심플렉스 3.0mm LSZH
1- 파이버 패치 코드 기본 소개:
LC-LC 광섬유 점퍼는 섬유에 나선형 스테인레스 스틸 스트립을 사용하여 우수한 윙과 압축 저항을위한 인기있는 제품입니다.견고 한 외 장갑 은 데이터 센터 공간 에 있는 케이블 을 보호 합니다- 안방에서 더 잘 작동합니다.
우리의 광섬유 점퍼는 케이블, 패치 패널, 종료 상자, 청소 용품 등 광섬유 네트워크를 설치하는데 필요한 모든 것을 제공할 수 있도록 설계되었습니다.우리의 광섬유 케이블은 LC의 조합으로 제공됩니다, SC, ST, FC, MTP/MPO 및 MTRJ 커넥터 및 1, 2, 3, 5, 7, 10 및 15 미터 길이로 제공됩니다. 우리는 또한 30 미터까지 OM3 케이블과 100 미터까지 OM4 케이블을 제공합니다.
2광섬유 점퍼 장점 및 특징:
3광섬유 점퍼 응용 프로그램:
4. 사양 및 기술 매개 변수
| 건축물 | |
| 섬유수 | 2- 라운드 섬유 |
| 케이블 재킷 등급 | 본회의 (OFNP) 저연소 제로 할로겐 (LSZH) |
| 섬유 종류 | 싱글 모드: OS2 9/125um 멀티모드: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| 커넥터 유형 | 듀플렉스 LC 유니부트 |
| 재킷 색상 | OS1/OS2: 노란색 OM3: 아쿠아 OM4: 아쿠아 OM4+:아쿠아 OM5+: 라임 그린 |
| 물리적 특성 | |
| 케이블 외부 지름 (OD) | 20.0mm |
| 굽기 반지름 (분) | 40mm |
| 커넥터 내구성 | 500회 |
| 굽기 반지름 (분) | 20mm (40mm) |
| 광학적 특성 | |
| 커넥터 삽입 손실 | MM: 최대 0.15dB (최적 IL) 최대 0.10dB (극저 IL) 최대 0.25dB (최적 IL) |
| SM: 최대 0.25 dB (최적 IL) | |
| 커넥터 반환 손실 | 26dB 분 (MM) 55dB 분 (SM) 65dB 분 (SM/APC) |
| 환경적 특성 | |
| 저장 및 운송 온도 | -40°C-+70°C |
| 작동 온도 및 설치 온도 | -40°C-+70°C |
5주문 정보
| 코드 | 섬유 종류 | 케이블 종류 | 재킷 재료 | 색상 | 길이 (m) | ||||
| P | 3 | OM3 | AR2 | 2mm 둥근 | L | LSZH | Y | 노란색 | 1 |
| 4 | OM4 | AX2 | 둥글 2.4mm | R | OFNR | A | 아쿠아 | 2 | |
| 7 | G.657A1 | P | OFNP | E | 에리카 바이올렛 | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
주문 정보
| 커넥터 끝 | 모드 | 케이블 구성 | 케이블 색상 | 케이블 직경 | 케이블 길이 (m) | ||||
| LC에서 LC로 | 9 | OS1/OS2 | D | 듀플렉스 | Y | 노란색 | 20.4mm | 1 | |
| 7A1 | G.657A1 | DR | 듀플렉스 라이저 | A | 아쿠아 | 30.0mm | 2 | ||
| 7A2 | G.657A2 | DP | 듀플렉스 플레넘 | P | 보라색 | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6가용 유선 연결 옵션
- LC 사용자 정의 광섬유 점퍼 옵션 포함됩니다.
-- LC/PC (물리적 접촉) 폴란드어
-- LC/UPC (ultra physical contact) 폴리쉬
-- LC/APC (각형 물리 접촉) 롤링
자켓: 라이저 (OFNR), 플레넘 (OFNP), 저연소 제로 할로겐 (LSZH), PVC
직경: 0.9mm (900μm), 1.6mm, 1.8mm, 2.0mm, 3.0mm
재킷 색상: 아쿠아, 오렌지, 녹색, 빨간색, 파란색, 회색, 검은색, 노란색
LC 멀티모드 62.5/125μm MMF 섬유 (코닝 광섬유 케이블)
LC 멀티모드 50/125μm MMF OM2 섬유 (코닝 광섬유 케이블)
LC 멀티모드 50/125μm MMF OM3 10Gb 레이저 최적화 섬유 (코닝 섬유)
LC 심플렉스 케이블 또는 LC 듀플렉스 케이블은 선택적인 색상으로도 제공됩니다.
LC 표준 부트, LC 45° 각의 부트, LC 90° 각의 부트, 또는 짧은 부트 옵션.
코닝 광섬유 케이블, 또는 Fiber One Fiber.
오늘 우리에게 전화하여 우리의 자격을 가진 판매원 한 명과 대화하여 모든 질문에 답할 수 있도록 도와주세요.
7어떻게 섬유 패치 케이블을 선택합니까?
1) 섬유 케이블 모드: 단일 모드 또는 멀티 모드
섬유 패치 케이블의 모드는 광선이 섬유 내에서 어떻게 이동하는지 나타냅니다. 섬유 케이블에는 단일 모드 및 멀티 모드 두 가지 모드가 있습니다.
2) 섬유 가닥 수: 단순 또는 듀플렉스
섬유 가닥의 수에 따라, 단순 섬유 패치 코드와 듀플렉스 섬유 패치 코드가 있습니다. 그림 2에서 나타낸 것처럼,심플렉스 섬유 패치 케이블은 각 끝에서 하나의 심플렉스 커넥터를 가진 섬유의 단일 스트랜드를 포함합니다.그것은 하나의 포트를 가진 BiDi 트랜시버 모듈의 한 쌍과 연결될 수 있습니다.듀플렉스 섬유 패치 코드는 듀플렉스 커넥터 (또는 두 개의 심플렉스 커넥터로 간주) 를 가진 유리 또는 플라스틱의 두 가지 나선으로 구성됩니다.그것은 종종 일반적인 트랜시버 또는 듀얼 파이버 BiDi 트랜시버와 연결되어 있습니다.
3올바른 케이블 재킷 유형 (PVC/LSZH/OFNP/장갑) 을 선택하십시오.
일반적으로 세 가지 종류의 케이블 자켓이 있습니다. 폴리빈일 엽록소 (PVC), 저연소 제로 할로겐 (LSZH) 및 광섬유 비전도 플레넘 (OFNP).당신은 아래 그림에서 특징을 볼 수 있습니다 그리고 당신의 네트워크에 대한 올바른 하나를 선택.
4연결 장치 유형: LC, SC, ST 또는 기타
이 문서에 나열 된 LC, SC, ST, MTP 또는 MPO와 같은 섬유 패치 케이블에 사용되는 많은 커넥터 유형이 있습니다. 얼마나 많은 섬유 커넥터 유형을 알고 있습니까?MDC 커넥터라는 최신 커넥터 디자인이 있습니다., 표준 LC 커넥터보다 3배의 이점을 제공함으로써 최대 가능한 커넥터 밀도를 가능하게합니다. 다른 커넥터 유형은 다른 인터페이스에 연결됩니다.그래서 당신은 당신이 처음으로 사용하는 장치의 인터페이스 유형을 확인하는 것이 좋습니다.
5올바른 커넥터 폴러크 타입 (UPC/APC) 을 선택합니다.
APC 커넥터의 손실이 UPC 커넥터보다 낮기 때문에 일반적으로 APC 커넥터의 광학 성능은 UPC 커넥터보다 낫습니다.APC 커넥터는 FTTx와 같은 응용 프로그램에서 널리 사용됩니다., 수동 광망 (PON) 및 파장 분할 멀티플렉스 (WDM) 는 반환 손실에 더 민감합니다. 그러나 APC 커넥터는 일반적으로 UPC 커넥터보다 비싸습니다.그래서 당신은 장단점을 고려해야 합니다.고 정밀 광섬유 신호를 요구하는 애플리케이션에서, APC는 첫 번째 고려 사항이 되어야 하지만, 덜 민감한 디지털 시스템은 UPC를 사용하여 똑같이 잘 수행합니다. 보통,APC 패치 케이블의 커넥터 색은 녹색입니다., 그리고 UPC 패치 케이블은 파란색입니다.
