제품 상세 정보:
|
| 모델 이름: | 섬유 패치 리드 | 섬유 번수: | 단체 |
|---|---|---|---|
| 섬유 종류: | G657A | 외장 재료: | OFNR 라이저 |
| 연결기: | SC-SC | 케이블 길이: | 0.5m/1m/1.5m 또는 주문 제작됩니다 |
| 연결기의 말단 면: | PC / UPC / 자동 위상 조정 | 더 케이블의 지름: | 0.9/1.8/2.0/3.0/4.8/7.0 밀리미터 |
| 섬유색: | 커스터머이즈드 Yellow/orange/Aqua/Red | 영향 사이클: | 1500 |
| 강조하다: | G657A 파이버 패치 리드,SC 대 SC 파이버 패치 리드,G657A 단일 모드 파이버 패치 케이블 |
||

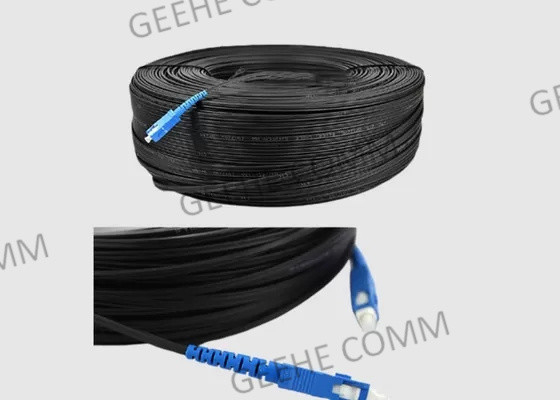

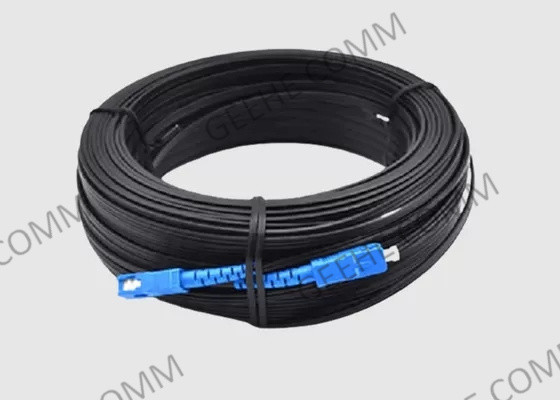

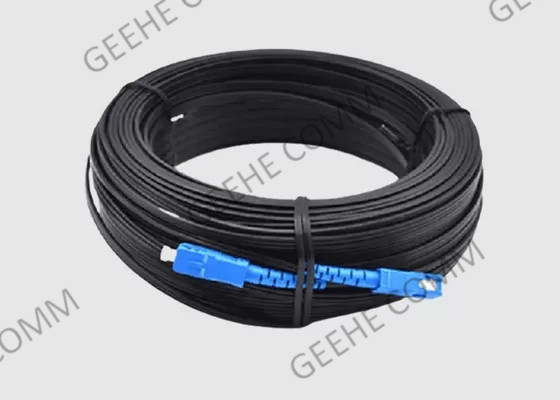

코닝 섬유 G657A 단일 모드 OFNR 재킷 섬유 패치가 SC에서 SC 심플렉스로 이어집니다
1. 파이버 패치 리드 기본 소개:
광섬유 케이블 어셈블리들은 심플렉스 및 듀플렉스, 긴 거리의 광섬유 애플리케이션 및 차세대 척추를 지원합니다.
Geehe Fiber Patch Leads는 IEC - 60793-2-10, TIA-492AAAC (OM3) 및 TIA-492AAAD (OM4) 규격을 충족하는 프리미엄 섬유를 갖추고 있습니다.이 조립은 엄격한 Telcordia GR-326 및 ISO를 충족하는 우수한 커넥터 롤링을 제공합니다.:9001: 2015 /IEC 최종면 기하학 규격 및 모든 ANSI/TIA 및 ISO/IEC 삽입 손실 및 반환 손실 요구 사항을 초과합니다.
광섬유 선과 빗자루는 FTTH, FTXX, PON, POL, CATV, LAN, 데이터 센터 및 WAN를위한 각색 롤링 (APC) 으로도 사용할 수 있습니다.
2- 섬유 패치이점 및 특징:
3SC-SC 광섬유 리드 사양 및 기술 매개 변수
| 건축물 | |
| 섬유수 | 2- 라운드 섬유 |
| 케이블 재킷 등급 | 본회의 (OFNP) 저연소 제로 할로겐 (LSZH) |
| 섬유 종류 | 싱글 모드: OS2 9/125um 멀티모드: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| 커넥터 유형 | 듀플렉스 LC 유니부트 |
| 재킷 색상 | OS1/OS2: 노란색 OM3: 아쿠아 OM4: 아쿠아 OM4+:아쿠아 OM5+: 라임 그린 |
| 물리적 특성 | |
| 케이블 외부 지름 (OD) | 20.0mm |
| 굽기 반지름 (분) | 40mm |
| 커넥터 내구성 | 500회 |
| 굽기 반지름 (분) | 20mm (40mm) |
| 광학적 특성 | |
| 커넥터 삽입 손실 | MM: 최대 0.15dB (최적 IL) 최대 0.10dB (극저 IL) 최대 0.25dB (최적 IL) |
| SM: 최대 0.25 dB (최적 IL) | |
| 커넥터 반환 손실 | 26dB 분 (MM) 55dB 분 (SM) 65dB 분 (SM/APC) |
| 환경적 특성 | |
| 저장 및 운송 온도 | -40°C-+70°C |
| 작동 온도 및 설치 온도 | -40°C-+70°C |
4주문 정보
| 코드 | 섬유 종류 | 케이블 종류 | 재킷 재료 | 색상 | 길이 (m) | ||||
| P | 3 | OM3 | AR2 | 2mm 둥근 | L | LSZH | Y | 노란색 | 1 |
| 4 | OM4 | AX2 | 둥글 2.4mm | R | OFNR | A | 아쿠아 | 2 | |
| 7 | G.657A1 | P | OFNP | E | 에리카 바이올렛 | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
5레거시 주문 정보
| 커넥터 끝 | 모드 | 케이블 구성 | 케이블 색상 | 케이블 직경 | 케이블 길이 (m) | ||||
| LC에서 LC로 | 9 | OS1/OS2 | D | 듀플렉스 | Y | 노란색 | 20.4mm | 1 | |
| 7A1 | G.657A1 | DR | 듀플렉스 라이저 | A | 아쿠아 | 30.0mm | 2 | ||
| 7A2 | G.657A2 | DP | 듀플렉스 플레넘 | P | 보라색 | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6광섬유 점퍼 응용 프로그램:
7옵션 사용 가능
- LC 사용자 정의 광섬유 점퍼 옵션 포함됩니다.
-- LC/PC (물리적 접촉) 폴란드어
-- LC/UPC (ultra physical contact) 폴리쉬
-- LC/APC (각형 물리 접촉) 롤링
자켓: 라이저 (OFNR), 플레넘 (OFNP), 저연소 제로 할로겐 (LSZH), PVC
직경: 0.9mm (900μm), 1.6mm, 1.8mm, 2.0mm, 3.0mm
재킷 색상: 아쿠아, 오렌지, 녹색, 빨간색, 파란색, 회색, 검은색, 노란색
LC 멀티모드 62.5/125μm MMF 섬유 (코닝 광섬유 케이블)
LC 멀티모드 50/125μm MMF OM2 섬유 (코닝 광섬유 케이블)
LC 멀티모드 50/125μm MMF OM3 10Gb 레이저 최적화 섬유 (코닝 섬유)
LC 심플렉스 케이블 또는 LC 듀플렉스 케이블은 선택적인 색상으로도 제공됩니다.
LC 표준 부트, LC 45° 각의 부트, LC 90° 각의 부트, 또는 짧은 부트 옵션.
코닝 광섬유 케이블, 또는 Fiber One Fiber.
