제품 상세 정보:
|
| 모델명: | OS2 섬유 플러그반 | 구조: | 냉 압연 강철 |
|---|---|---|---|
| No.of 어댑터 /는 좌현으로 향하게 합니다: | 24 | 아답타 타입: | SC 이중 통신 (청색) |
| 높이: | 1U, 2U, 3U, 4U, 8U | 공항: | 6, 12, 24, 48, 72,96, 144 |
| 증가하는 조절 범위: | 50 밀리미터 | 플레이트의 재료: | 1.5 밀리미터 SPCC (흑색 피막) |
| 소재 코팅: | 분말 코팅 | 1U 차원 (하스위스드): | 483 (H)×44 (H)×230mm(w) |
| 접속 능력: | 24개 섬유 | 로에스 컴플라이언시 상태: | 순응합니다 |
| 강조하다: | OS2 섬유 플러그반,SC UPC 어댑터들 섬유 플러그반,쉬운 슬라이딩 표준 1U 플러그반 |
||

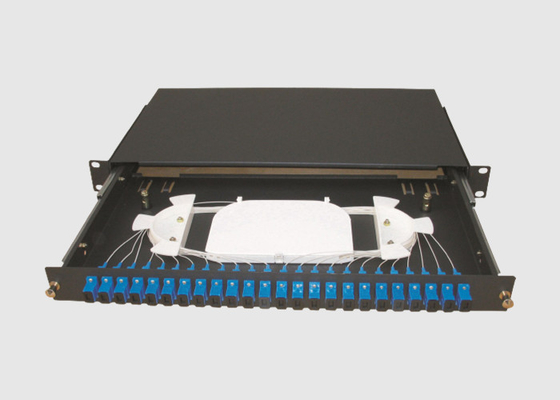

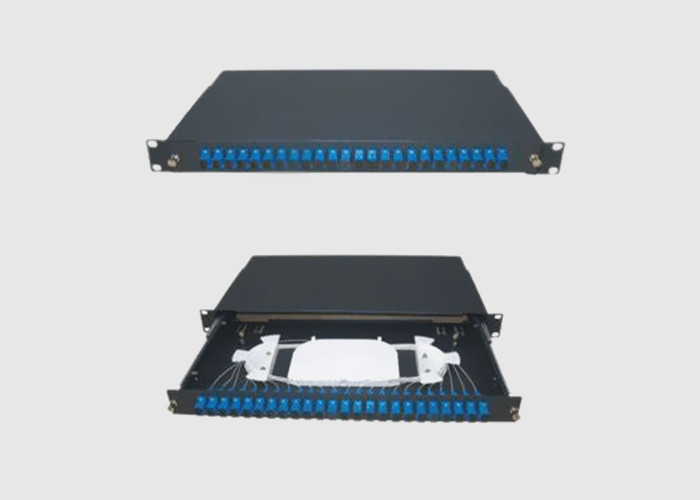

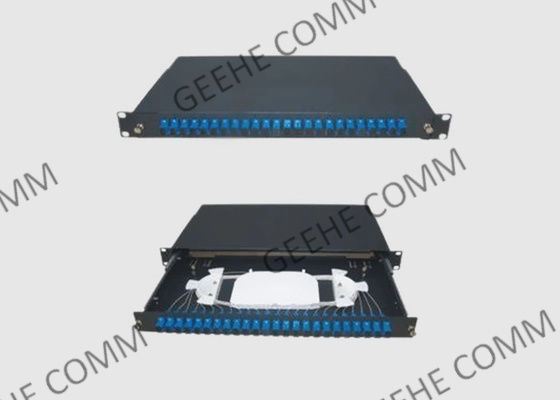

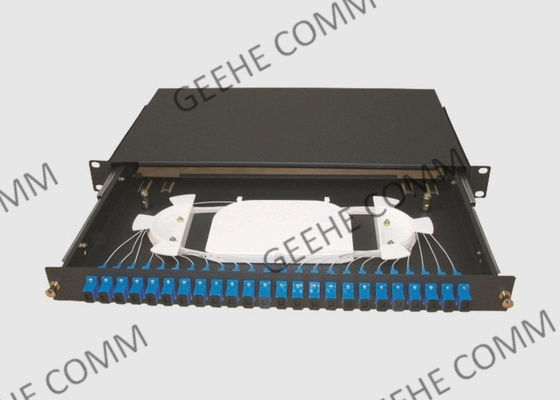

SC UPC 어댑터들과 1U 쉬운 슬라이딩 표준 OS2 섬유 플러그반
기본 정보 :
광섬유 플러그반은 섬유 케이블을 위한 분배 허브의 역할을 하는 구내입니다. 크기 (다중 가닥) 섬유 케이블은 플러그반에 들어가고 그리고 나서 각각 파이버 스트랜드가 개별적 가닥 또는 가닥의 쌍으로 분리됩니다. 이러한 개별적 가닥은 그리고 나서 광섬유 케이블을 통해서 통신하도록 설계된 전자 장치에 연결될 것입니다.
더 큰 패널 구조는 하락과 경사로서 공급될 수 있습니다. SC 또는 LC 어댑터들을 사용할 때 이것은 밀집하는 패널 구조에 매우 쉬운 취급을 허락합니다.
최고 48까지 핵심은 편하게 한 개의 1U 패널에 수용될 수 있습니다.
섬유 플러그반 24 공항 Benefit& 특징 :
1) 앞문 미끄러져 움직이는 구조가 딸려 있습니다.
2) 레비톤 플러그반은 전통적이고 끊긴 섬유상 케이블을 받아들입니다.
3) 섬유 관리 시스템과 공급된 완료.
4) 에바일러블은 어댑터의 요구량으로 짐을 내렸거나, 미리 부하에 걸렸습니다.
5) 단일모드와 다중 모드에 이용할 수 있습니다.
6) 이용 가능한 미리 로딩된 어뎁터 타입은 다음을 포함합니다 ; 거리, SC, FC, LC와 MTRJ.
7) 220 밀리미터의 최소 깊이.
8) 프런트 패널은 공항 식별 스트립을 포함합니다.
9) 광학 플러그반을 탑재하는 19 인치의 선반.
10) 각각 검거나 회색인 것에서 색칠한 마무리와 연강으로 구성됩니다.
섬유 플러그반 24 포트 애플리케이션 :
1) 통신망
2) FTTH
3) LAN, 완, CATV 네트워크
4) 능동 디바이스 종결
5) CCTV
6) IPTV
Specificaiton&Technology는 매개변수화합니다 :
| 매개 변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 사고 방식(NM) | SDWC :1310&1550;STWC :1310,1490&1550 | ||||||||||
| 공항 사고 방식 범위(NM) | 1310년 ±40,1490 ±10과 1550년 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성 (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 입력 전원 (mW) | 250 최대 | ||||||||||
| 작동 온도 (C) | -40~+85C | ||||||||||
| 저장 온도 (C) | -40~+85C | ||||||||||
| 섬유형 | 코닝 G657A1, 2 밀리미터인 900μm, 3 밀리미터 루즈 튜브 | ||||||||||
| 차원(L×W×H) (밀리미터) | 청구하는 대로, 100×80×10,141×115×18 | ||||||||||
* 위에서 말한 상술 독점적 연결기
19가지 인치의 선반 상술 :
| 19 인치의 선반 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 패킹 차원(MM) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설비 면적 (밀리미터) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
정보를 주문하는 것 :
| WBC- | Ｘ- | X2- | 35- | XX- | Ｘ- | XX- | XX- | Ｘ | ||
| Ｐ : 프리미엄 한 : 등급 A Ｘ : 고객의 요구조건을 따르세요 |
13:1x3 14:1X4 ... 232:2 X32 |
35:1310/1550nm | 01 : 01:99 02 : 02:98 ...... 50 : 50:50 |
1시 1분 Ｍ Ｘ : 고객의 요구조건을 따르세요 |
25:250μM 섬유 09:900μM 루즈 섬유 |
SC : SC / UPC SA : SC / 자동 위상 조정 00 : 어떤 콘넥트 |
Ｄ :Ｄ 1U : J1 2U : J2 |
|||
| 등급 | 포트 번호 | 가동 파장 | 커플링 레이트 | 화이버 길이 | 섬유형 | 접속구의 형태 | 차원 | |||
무한 게에헤 서비스 :
1) 높은 환경적 안정성
저삽입 손실, 낮은 편광 의존 손실량, 좌측유방 반영과 좋은 균일성
2) 소형 구조
작게 분류하시오 그러면 그것은 직접적으로 다양한 동력 분배 장치에 설치되고 단지 작은 공간을 차지할 수 있습니다
3) 엄격한 품질 관리
고객들의 꼭 알맞게 모든 제품이 엄중한 검사 중인 표준의 대상이라는 것을 우리는 보장합니다
4) 고품질 선재 철강
엑스셀트 피브이시 전선과 좋은 힘과 인성, 긴 수명
